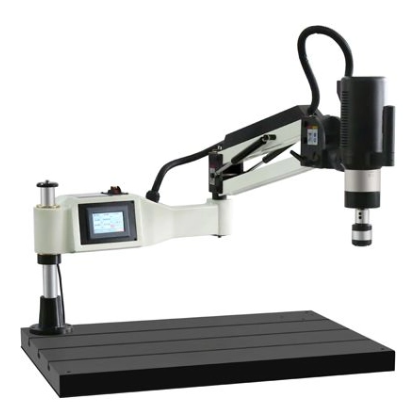

Электрический резьбонарезной манипулятор ETM-36
Станок с электрическим приводом для нарезания резьбы до М36 с помощью метчиков в различных заготовках из металла, пластика и других материалов.
Оснащается специальными патронами для плашек, что позволяет нарезать наружную резьбу.
Резьбонарезной станок ETM-36 — электрический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение электрического привода на необходимое для нарезки резьбы в пространстве: вертикальное, горизонтальное и на 360 градусов в каждом положении.
Особенности
- Нарезание резьбы различного размера метчиками разных стандартов (метрических, дюймовых) и с разными хвостовиками ISO (ГОСТ), JIS, DIN371, DIN 376.
- Обеспечивает соосность при нарезании резьбы.
- Нарезание как правой, так и левой резьбы в разных плоскостях за счет специального поворотного устройства, входящего в комплект поставки.
- Сокращение времени нарезки резьбы в 5-10 раз!
- Исключает поломку метчиков.
- Обеспечение охвата рабочей зоны на 1200 мм в одну сторону или 2400 мм в обе стороны.
- Возможна дополнительная комплектация патронами (размеры до макс. допустимого).
- Патроны для метчиков оснащены специальным устройством, предохраняющим их от поломки при возникающем сопротивлении в режиме нарезки. Резьбонарезной патрон можно настроить на необходимый момент, что позволит производить нарезку в материалах разной твердости.
Технические характеристики
Макс. размер нарезаемой резьбы | М36 |
Режимы нарезания резьбы | ручной, авто, режим нарезки глубоких резьб |
Устройство управления процессом | сенсорное с LСD-дисплеем |
Мощность привода | 1200 Вт |
Расположение привода | универсальное (привод оснащен поворотной консолью) |
Стандарты метчиков | ISO, JIS, DIN371, DIN376 |
Типы нарезаемой резьбы | правая, левая |
Стандарты нарезаемой резьбы | метрическая, дюймовая |
Потребляемое напряжение | 220 В, 50 Гц |
Охват рабочей зоны | 1200 мм |
Частота вращения | 150 об/мин |
Стандартный комплект патронов | M6-M8, M10, M12, M14, M16, M18-M20, M22, M24, M27-M30, M33, M36 |
Масса | 50 кг |
Стандартная комплектация
- Электрический резьбонарезной манипулятор – 1 шт.
- Опора – 1 шт.
- Кабель питания – 1 шт.
- Резьбонарезной патрон – 1 шт.
- Крепежные винты – 4 шт.
- Ключ для регулирования крутящего момента – 1 шт.
- Инструкция по эксплуатации – 1 шт.
- Набор моментных патронов для метчиков (DIN 371: М5-6, М8, М10; DIN 376: М12, М14, М16, М18, М20, М22-24, М27, М30, М33, М36).
Аксессуары
- Верстак-стол WB-5080.
- Верстак-стол WB-6090.
- Плита к верстаку.
- Тиски сверлильные 100×110.
- Тиски сверлильные 125×128.
- Тиски сверлильные 150×150.
- Магнитная опора для резьбонарезных манипуляторовPML-300.
- Магнитная опора для резьбонарезных манипуляторов PML-600.
- Позиционер для резьбонарезных манипуляторов GTM24.
- Резьбонарезые моментные патроны для метрической и дюймовой резьбы различных стандартов ISO, JIS, DIN371, DIN 376.
