Вальцовочный станок предназначен для придания листу цилиндрической формы различного радиуса. Применяется на небольших производствах для изготовления комплектующих вентиляции, водосточного оборудования, дымоходов, правке плоских заготовок, подгибке кромок и т. д.

Особенности

• Бороздки для гнутья прутка.
• Вальцы с тремя ассиметричными валами.
• Возможность гибки на конус.

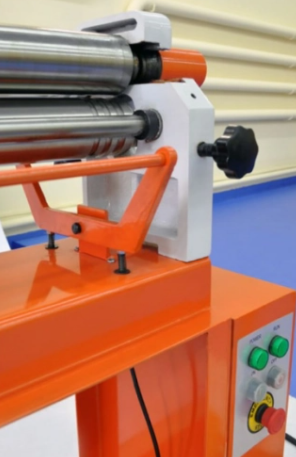

• Ручки на переднем валу для быстрого зажима материала и фиксации.
• Валы изготовлены из высокопрочной стали.
• Верхний вал имеет паз для заправки листа и вращается в обе стороны.
• Выносная педаль с кнопкой аварийной остановки.

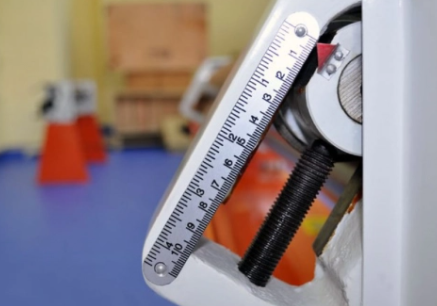

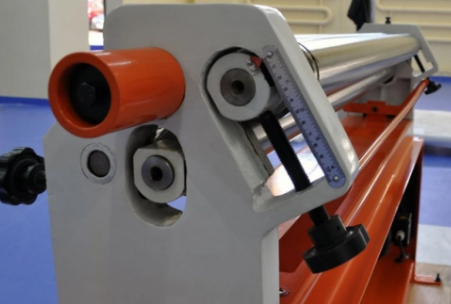

• Фиксатор подъёма нижнего (гибочного вала), т.е. радиуса гибки.

Технические характеристики

Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) не более 1,5 мм.

Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 1,5 мм составит не менее 110 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

При работе с толщиной металла (нержавеющая сталь) ≤ 1,0 мм максимально возможный мин. Ø обечайки может составлять 120 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø возможно только пробной прокаткой.

Комплектация

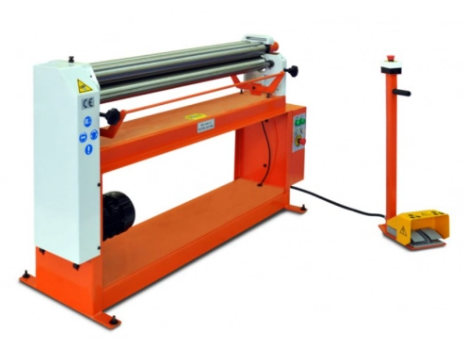

• Электромеханический вальцовочный станок Stalex ESR-1300x1.5E в сборе.
• Руководство эксплуатации.
