Трехвалковые вальцовочные станки Stalex W11 применяют для обработки металлического листа (сталь, железо, медь и цинк) и придания ему определённой формы. Данная модель представляет собой 3-валковый механический симметричный станок для изготовления цилиндров из листового металла. Верхний валок может перемещаться в вертикальном направлении. Нижние валки приводятся в движение двигателем и редуктором. Широко применяются для изготовления котлов, воздуховодных каналов, конусных изделий из алюминия и стали, сосудов высокого давления.

Станок имеет механический привод перемещения верхнего вала вверх и вниз. Привод вспомогательного мотора через трансмиссионный передаточный вал, зубчатые колеса и гайку ходового винта тормозит главное движение. Привод главного мотора управляет нижними валами, вращая их влево и вправо. Данное движение является основной для завальцовки заготовок.

С обеих сторон установлены две рамы, нижняя часть рам закреплена на станине гайками. Они соединены валом для обеспечения надлежащего положения. Ходовой винт соединен с червячным колесом, и верхний валок приводится в действие этой частью.

Главная трансмиссия: нижние валки являются основными, они приводятся в движение редукторами. Вспомогательная трансмиссия: верхний валок приводится в движение вспомогательным двигателем. Вогнуто-выпуклая муфта закреплена на трансмиссионном валу и используется для регулировки параллельности между верхним и нижним валками.

Особенности

• Управление при помощи джойстика.
• Прочная сварная конструкция.
• Станина из стальных швеллеров и пластин.
• Редуктор: стандартные типы ZSY/BW/WDH.
• Валки из углеродистой стали.
• В качестве стандарта модель станка использует лист с пределом текучести 245 МПа.
• Балансовый элемент на стороне главного редуктора, используемый для поддержания баланса верхнего валка при разгрузке листа.
• Благодаря технологии термообработки станки минимально подвержены вибрации, имеют высокие показатели жёсткости, лёгкий вес.
• Два 3-фазных двигателя переменного тока. Один предназначен для приведения в движение нижних валков, а другой — для опускания и подъема верхнего валка.
• Базовое управление осуществляется при помощи джойстика, система управляется оператором непосредственно во время работы.

Технические характеристики

Комплектация

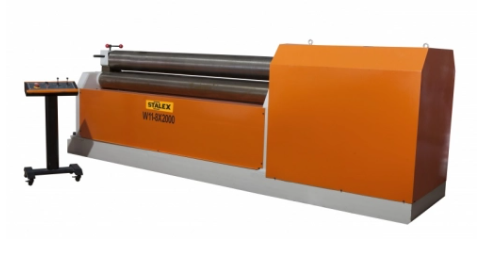

• Электромеханический вальцовочный станок Stalex W11-6x2000 в сборе.
• Выносной пульт управления.
• Руководство эксплуатации.
