Технические характеристики

Артикул	GMS 12
Параметры сети	380 В
Мощность привода	2.2 кВт
Рабочая скорость	2.9 м/мин
Угол фаски	30 °
Глубина обработки	12 мм
Размер фаски	6-40 мм
Вес	65 кг

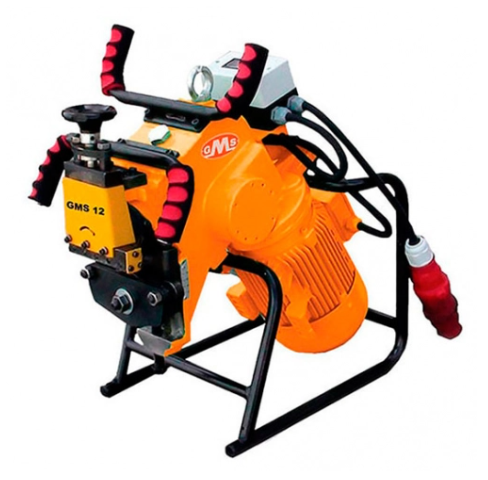

Кромкоскалывающий агрегат GMS-12 предназначен для разделки как односторонних, так и двухсторонних кромок листовых материалов из углеродистой и нержавеющей сталей, а также из алюминия и его сплавов под сварку. Агрегат может применяться как в настольном варианте (для обработки кромки под сварку на деталях малой и средней величины, подаваемых вручную), так и в мобильном (например, расположив агрегат непосредственно на кромке заготовки без применения дополнительных приспособлений, а также на балансире или тележке для обработки кромки под сварку на деталях крупных размеров, расположенных на рабочем столе). Конструкция агрегата обеспечивает механическую подачу материала в стационарном и перемещение машины по заготовке в мобильном вариантах, возможность экстренного отключения систем, а также предохраняет электрические цепи от перегрузок.

	Углеродистая сталь
	40 кг/мм2		50 кг/мм2		60 кг/мм2
a	w	d	w	d	w	d
22.5''	12	11	10	9	8	7.5
30''	12	10	10	8.5	8	7
35''	12	9.5	10	8	8	6.5
37.5''	12	9	10	7.5	8	6
45''	12	8.5	10	7	8	5.5
	Нержавеющая сталь
	50 кг/мм2		60 кг/мм2		70 кг/мм2
a	w	d	w	d	w	d
22.5''	6	5.5	5	4.5	4.2	3.8
30''	6	5	5	4.3	4.2	3.6
35''	6	5	5	4	4.2	3.5
37.5''	6	4.5	5	4	4.2	3.3
45''	6	4	5	3.5	4.2	3

Дополнительные приспособления

---

Угловые устройства (22.5°, 25°, 35°, 37.5°, 45°)
Фреза по нержавеющей стали
Фреза по алюминию
Колёсная подставка

Таблица внизу показывает, какие параметры можно получить с помощью станков модели GMS-12 в зависимости от твердости материала.
Значения, приводимые в таблице:
а - угол фаски
w - ширина фаски
d - глубина фаски (глубина разделки) (катет)

R - твердость металла

---

Оснастка

Режущим инструментом, использующемся на фаскоснимателях и кромкорезах является торцевая фреза. Обработка кромки ведется путем встречного фрезерования. Расчетный износ режущих пластинок наступает примерно после обработки 150 погонных метров поверхности. Для большинства случаев обработка всей кроки происходит за один проход. При работе фаскорезом (кромкоснимателем) обычно не требуется предварительная обработка поверхности после газового резака.
