Кромкоскалывающая машина для обработки кромок на листовой стали CHP-12 INV

Вернуться назад в:

Кромкоскалывающая машина для обработки кромок на листовой стали CHP-12 INV

Артикул: CHP-12INV
Стоимость по запросу
В наличии много
Способы оплаты
Основные характеристики
Артикул
CHP-12INV
Производитель

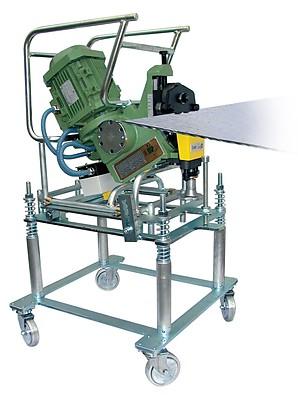

CHP-12 INV - это перевернутая версия самой универсальной машины CHP-12. Она универсальна, гибка, легко транспортируется на собственной тележке и готова сделать скосы на нижней части плиты. Эта машина выполняет фаску за 2,6 м/мин для получения конических сварных швов 12 мм в плитах толщиной до 40 мм и 40Кг/мм2 твердостью.

Технические характеристики:

Вид обработки кромкоскалывание
Скорость обработки 2,6 м/мин
Угол фаски (min-max) 22.5°-45°
Максимальная ширина фаски 12 мм
Толщина обрабатываемого листа (min-max) 6-40 мм
Скорость подачи 2,6 м/мин
Автоматическая подача +
Надежное крепление на лист +
Электрический привод 2,2 кВт х 380 V х 3 фазы
Возможность обработки труб от 100 мм
Диаметр фрезы 93 мм
Вес

Углеродистая сталь:

  R=40 Кг/мм2 R=50 Кг/мм2 R=60 Кг/мм2
a w/d w/d w/d
22.5° 12/11 10/9 8/7.5
30° 12/10 10/8.5 8/7
35° 12/9.5 10/8 8/6.5
37.5° 12/9 10/7.5 8/6
45° 12/8.5 10/7 8/5.5

Нержавеющая сталь:

  R=50 Кг/мм2 R=60 Кг/мм2 R=70 Кг/мм2
a w/d w/d w/d
22.5° 6/5.5 5/4.5 4.2/3.8
30° 6/5 5/4.3 4.2/3.6
35° 6/5 5/4 4.2/3.5
37.5° 6/4.5 5/4 4.2/3.3
45° 6/4 5/3.5 4.2/3

Особенности:
  • Фаскосниматель имеет автоматическую подачу, что обеспечивает одинаковую ширину фаски по всей длине обрабатываемой детали.
  • Если обрабатываемая заготовка или конструкция имеют большие размеры (например стальной лист), фаскосниматель крепится прямо на нее, без помощи дополнительных приспособлений. Оператору необходимо лишь направить фаскосниматель от начала и снять его в конце заготовки.
  • При больших объемах работы, когда необходимо обрабатывать кромку стального листа как сверху так и снизу, рекомендуется использовать комплект из двух моделей: СНР-12 и CHP-12 INV.
  • Модель фаскоснимателя CHP-12 INV выполнена в "перевернутом виде" - специально для снятия фаски с нижней стороны листа и комплектуются колесной подставкой, которая позволяет применять аппарат не поднимая его. Таким образом, имея комплект из двух фаскоснимателей - «обычного» и «перевернутого», можно обрабатывать кромки с двух сторон, избегая трудоемких манипуляций с большой и тяжелой заготовкой.
  • При разделке кромок на заготовках небольшого размера, фаскосниматель устанавливается на рабочем столе, а детали подаются вручную.
  • Используя специальное крепление, фаскосниматель может обрабатывать наружную кромку трубы диаметром от 100 мм и снимать фаску под углом 22.5, 30.0, 35.0, 37.5, 45°.

Расходные материалы для фаскоснимателей


 Аксессуары и приспособления для кромкорезов  Аксессуары и приспособления для кромкорезов
 Головки фрезерные для фаскоснимателей
 Головки фрезерные для фаскоснимателей

 Пластины режущие твердосплавные для фаскоснимателей
 Пластины режущие твердосплавные для фаскоснимателей

 Резцы для кромкорезов по трубам и фаскоснимателей
 Резцы для кромкорезов по трубам и фаскоснимателей
 Фрезы кромкоскалывающие для фаскоснимателей
Фрезы кромкоскалывающие для фаскоснимателей


:


Вес, кг
До 69
Угол фаски, °
22,5-45
Максимальная глубина фаски (ширина), мм
12-15
Привод
Электрический (380В)
