Конструкция станка для снятия фасок ФС-10Н

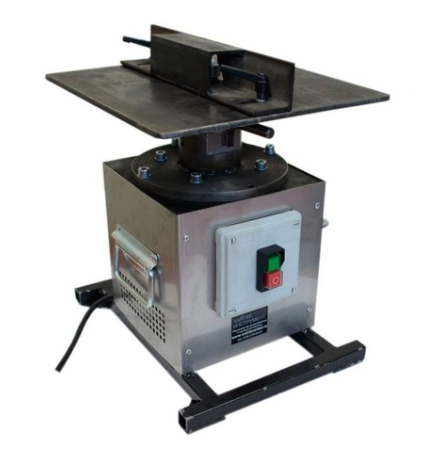

Этот кромкофрезерный станок состоит из корпуса с расположенным внутри электромотором и опорной пластины с расположенной в ее центре фрезой. Фреза имеет свободно вращающийся обкатной ролик, который обеспечивает необходимую дистанцию от фрезы до заготовки. Ширина фаски регулируется посредством поднятия или опускания опорной пластины. Фреза конусообразной формы выходит из отверстия больше или меньше, тем самым расстояние до обкатного ролика увеличивается или уменьшается. Это влияет на объем снимаемого за проход металла. Угол фаски не регулируется, а зависит от формы фрезы. То есть, для изменения угла фаски нужно применять фрезу другой формы.

Для облегчения настройки применяется ступенчатое регулирование шага, но для заготовок с прямолинейным краем есть специальная направляющая линейка, и ее конструкция позволяет регулировать ширину фаски бесступенчато.

Преимущества станка

Легкий настольный кромкофрезерный станок для плоских заготовок с произвольной конфигурацией кромок
Возможность обработки кромок внутри отверстий
Бесступенчатое регулирование ширины фаски для прямолинейных кромок
Не требующий обслуживания трехфазный двигатель
Отсутствие выбросов вредной абразивной пыли
Защита подшипников от попадания стружки
Защита мотора от перегрузки
Применяются стандартные твердосплавные пластины с тремя режущими кромками, каждая из которых может быть использована полностью
Применение кромкофрезерного станка
Для снятия грата, формирования притуплений и декоративных фасок на металлических изделиях и заготовках с лекальными кромками. Кромкофрезерный станок очень полезен, как в небольших мастерских, так и в производственных циклах крупных предприятий. При снятии фаски на заготовках из нержавеющей стали нужно учитывать ее большую вязкость и пропорционально уменьшать ширину снимаемой фаски, чтобы не перегрузить мотор.

Стандартная комплектация

электрический станок для снятия фаски ФС-10Н
комплект из 2-х твердосплавных пластин, установленный на фрезу с углом 45 градусов
ключи для замены фрезы и пластин
инструкция
фанерный ящик
