Характеристика | Значение |
---|---|
Арт. | 3511232 |
Мощность привода шпинделя | 11 кВт |
Частота вращения | 10-10000 об/мин |
Крутящий момент шпинделя | 70 Нм |
Конус шпинделя | SK 40 DIN 69871 |
Напряжение | 380 В |
Точность позиционирования | ± 0,005 мм |
Точность повторяемости | ± 0,005 мм |
Габариты стола | 1200х600 мм |
Maкс. нагрузка на стол | 800 кг |
Автоматическое перемещение по оси X | 1050 мм |
Автоматическое перемещение по оси Y | 600 мм |
Автоматическое перемещение по оси Z | 600 мм |
Скорость подачи осей X, Y, Z | 30000 мм/мин |
Ускорение осей X, Y, Z | - |
Размер Т-образных пазов | 16 мм |
Количество Т-образных пазов | 6 шт |
Расстояние между Т-образными пазами | 100 мм |
Характеристика | Значение |
---|---|
Вращение по оси С | - |
Момент затяжки оси С | - |
Максимальная скорость вращения оси С | - |
Угол наклона оси А | - |
Момент затяжки оси А | - |
Максимальный крутящий момент оси А | - |
Максимальная скорость наклона оси А | - |
Емкость инструментального магазина | 30 слотов |
Максимальный диаметр инструмента | 80 мм |
Максимальная длина инструмента | 300 мм |
Максимальная масса инструмента | 8 кг |
Время смены инструмента | 2 с |
Давление сжатого воздуха | 6 бар |
Емкость бака СОЖ | 520 л |
Емкость дополнительного бака СОЖ | - |
Мощность насосов промывки стружки | 0.85 кВт |
Вес нетто | 7000 кг |

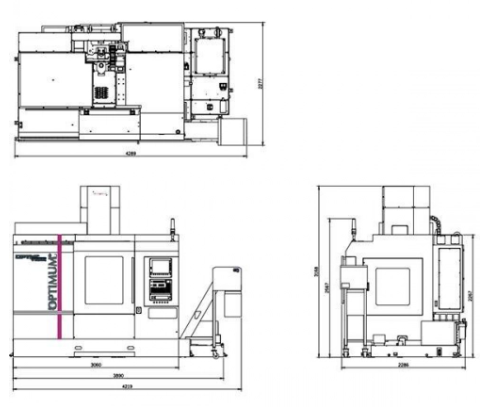

Габариты (ДхШхВ) | 4319х2286х2928 мм |
Система Siemens Sinumerik 828D PPU290:
Описание узлов и механизмов:

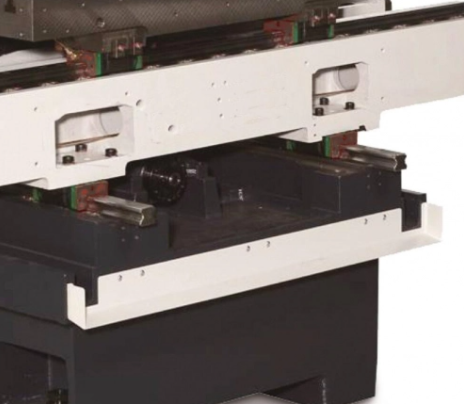

Направляющие

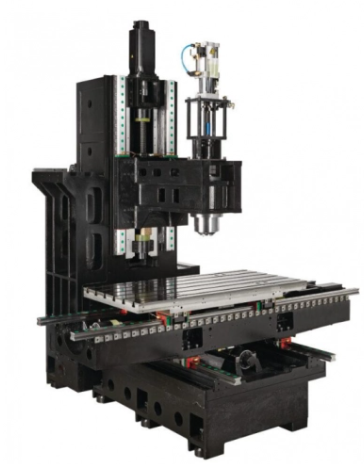

Станина
Рабочий стол
Шпиндель
Пистолет для удаления стружки

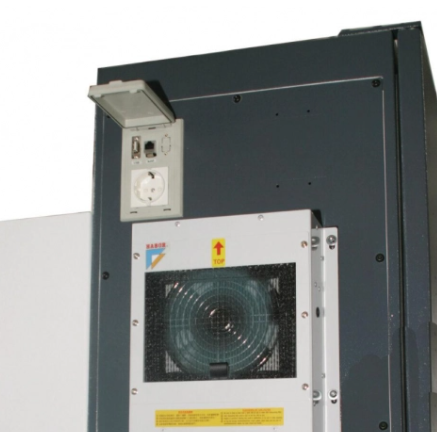

Теплообменник

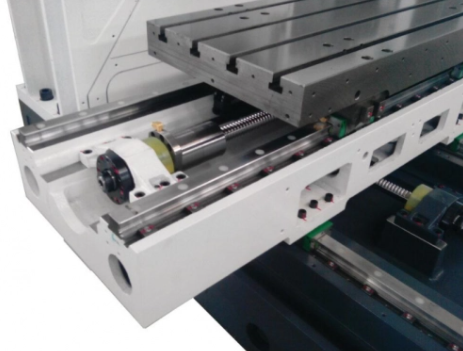

Прецизионные шариковые винтовые приводы

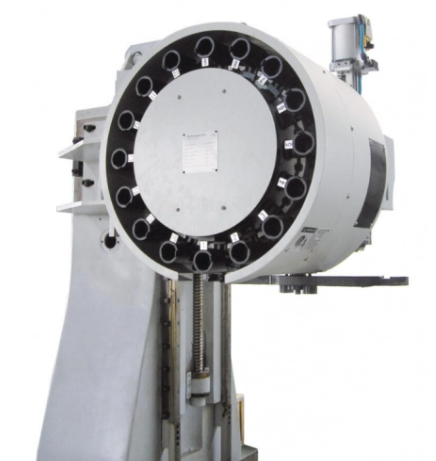

Инструментальный магазин

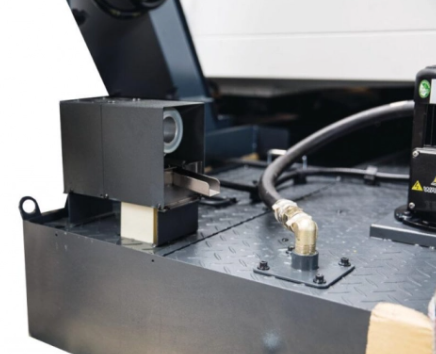

Отделитель масла / маслосборник

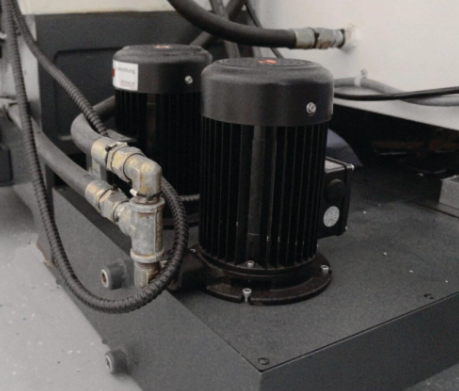

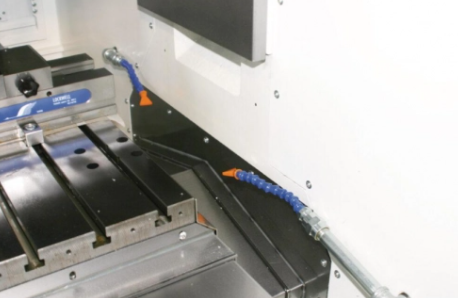

Система охлаждения

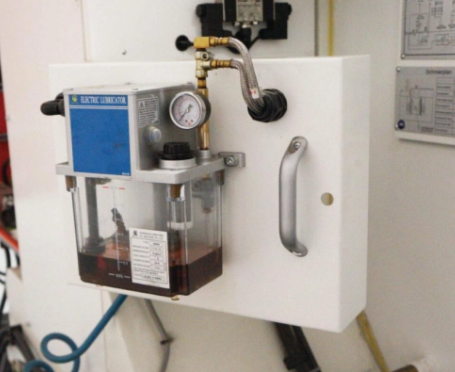

Централизованная смазка

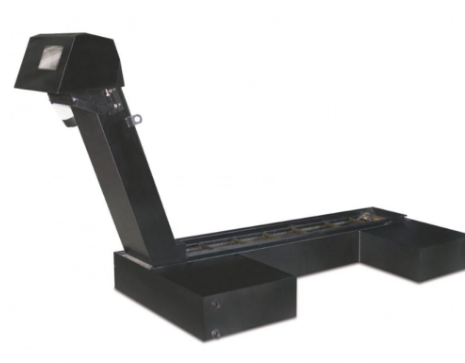

Конвейер для стружки
Опора станка
