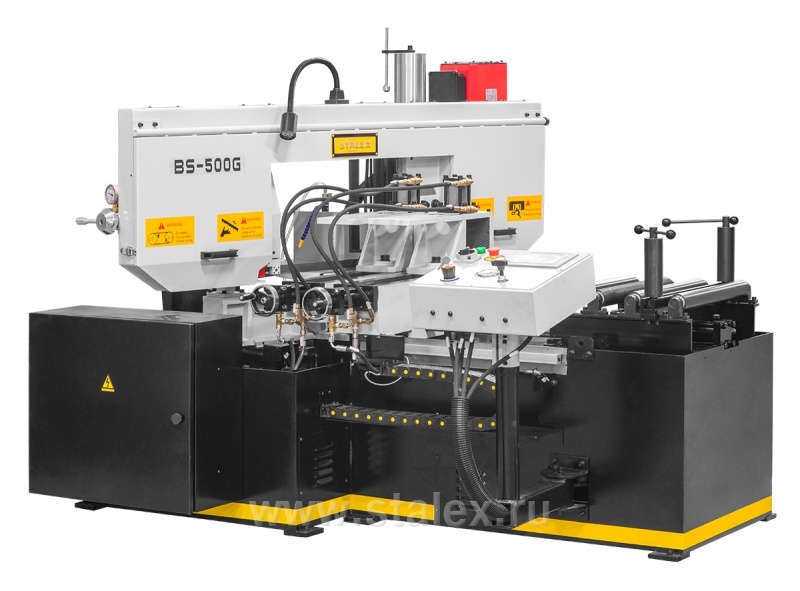

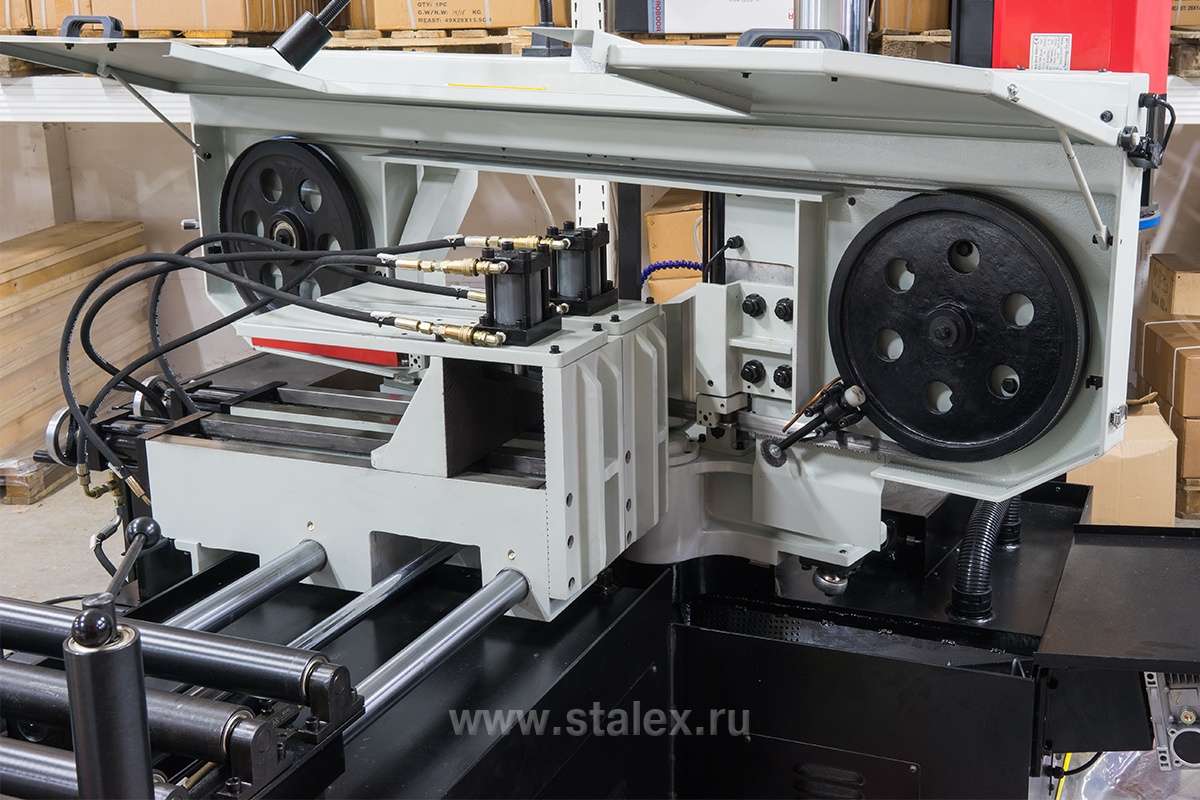

Stalex BS-500G - автоматический ленточнопильный станок колонного двухстоечного типа. Данная модель предназначена для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Пильная рама, представляет собой стальную сварную конструкцию.

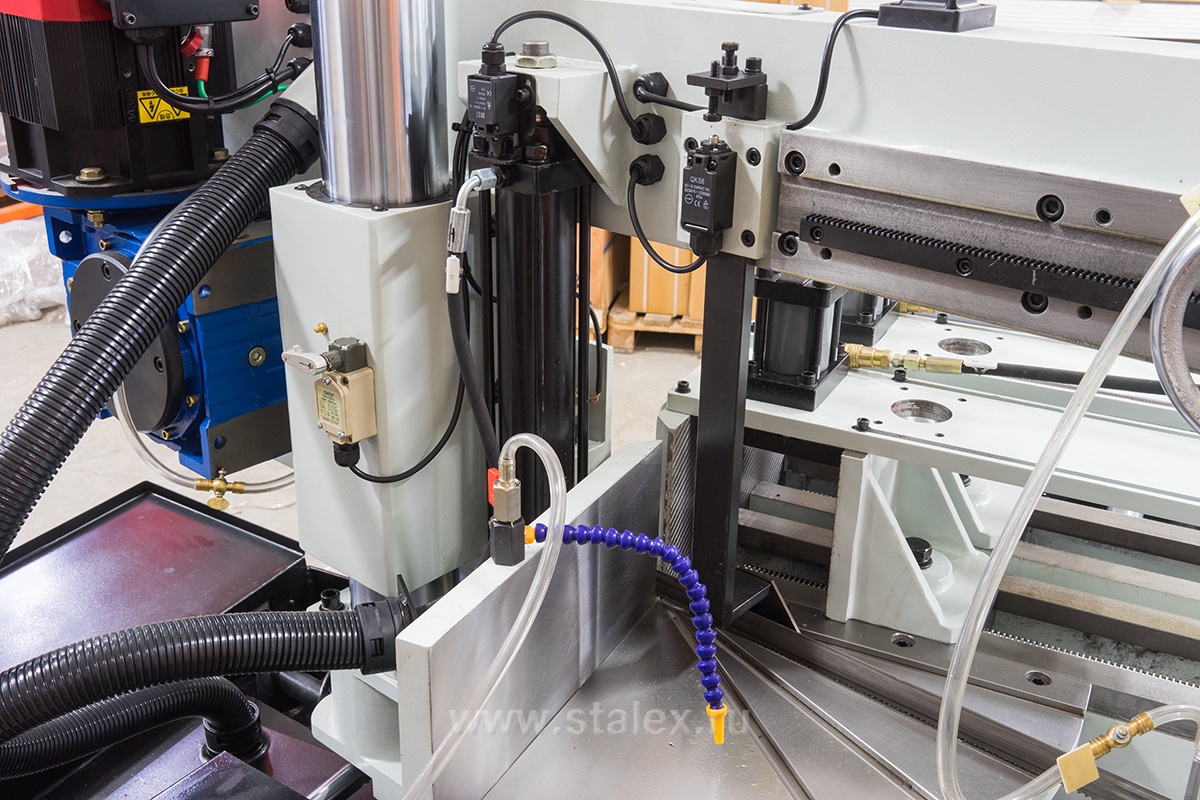

Ленточнопильный станок имеет 2 вертикальные стойки (колонны):

• 1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
• 2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

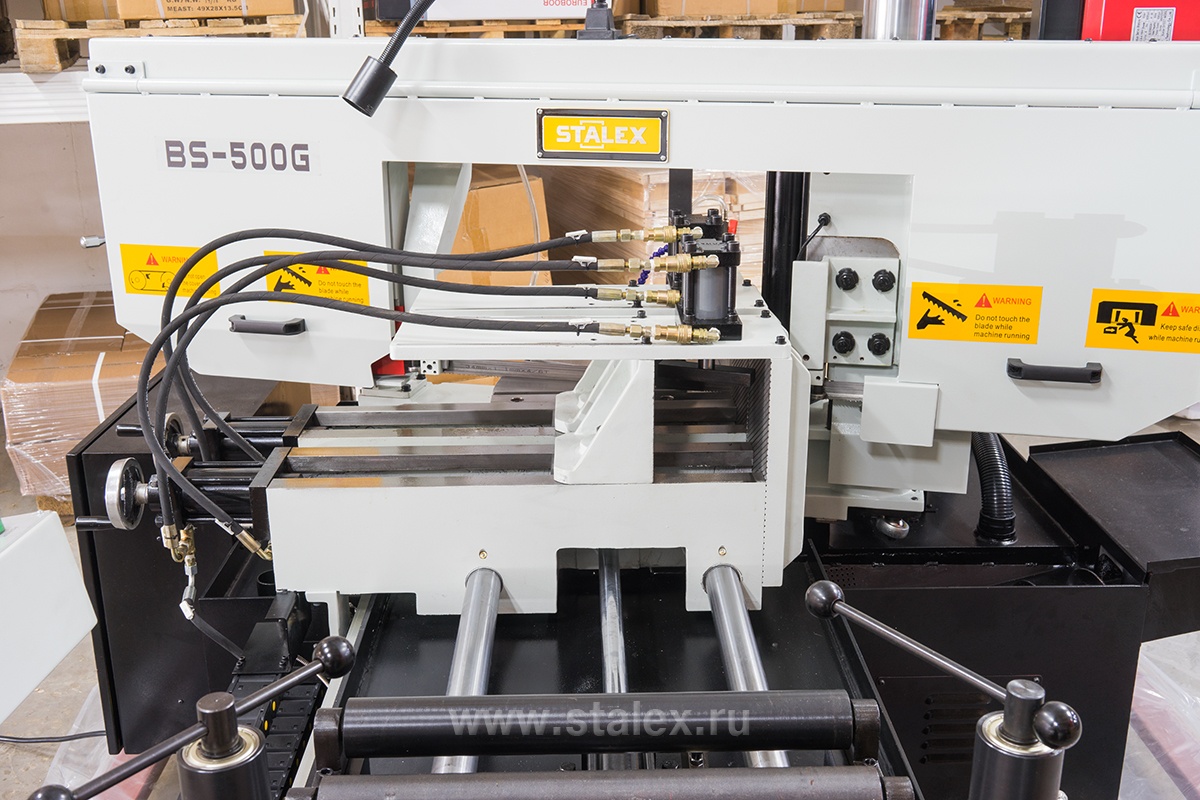

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

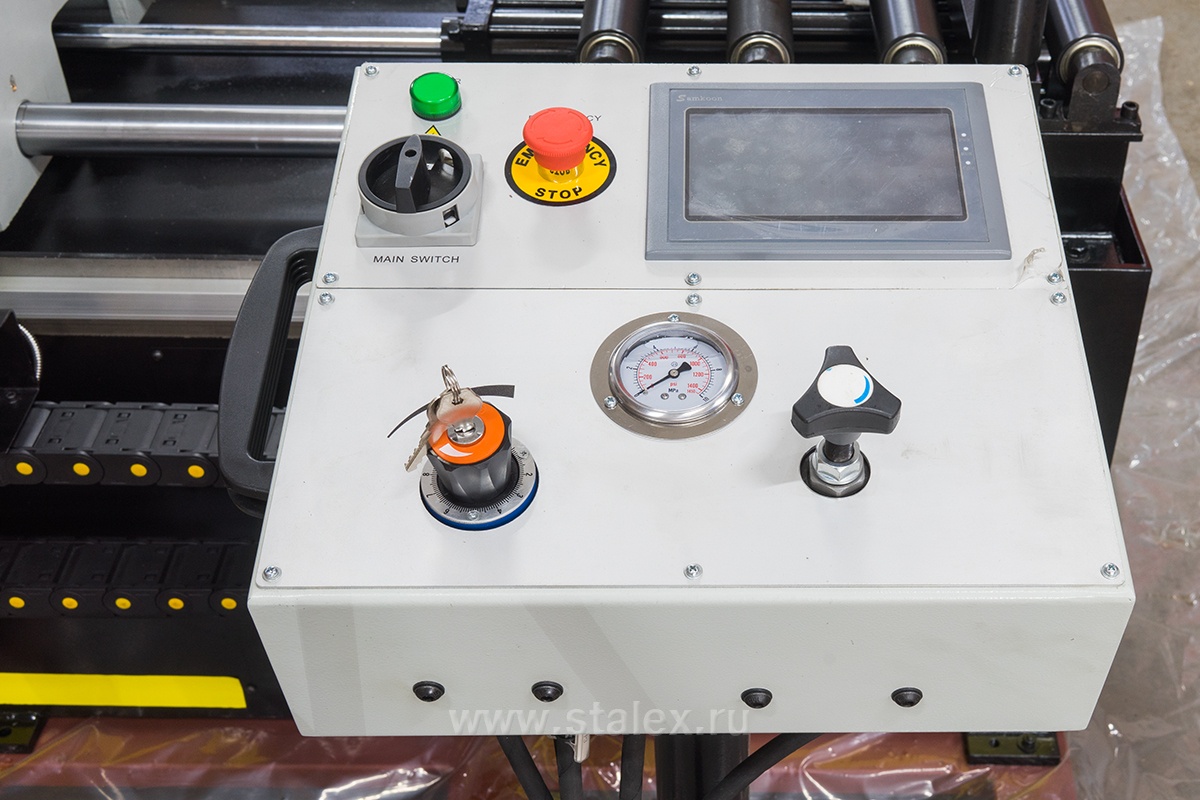

На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Особенности

• Угол пиления заготовок 90°; 15°; 30°; 45°.

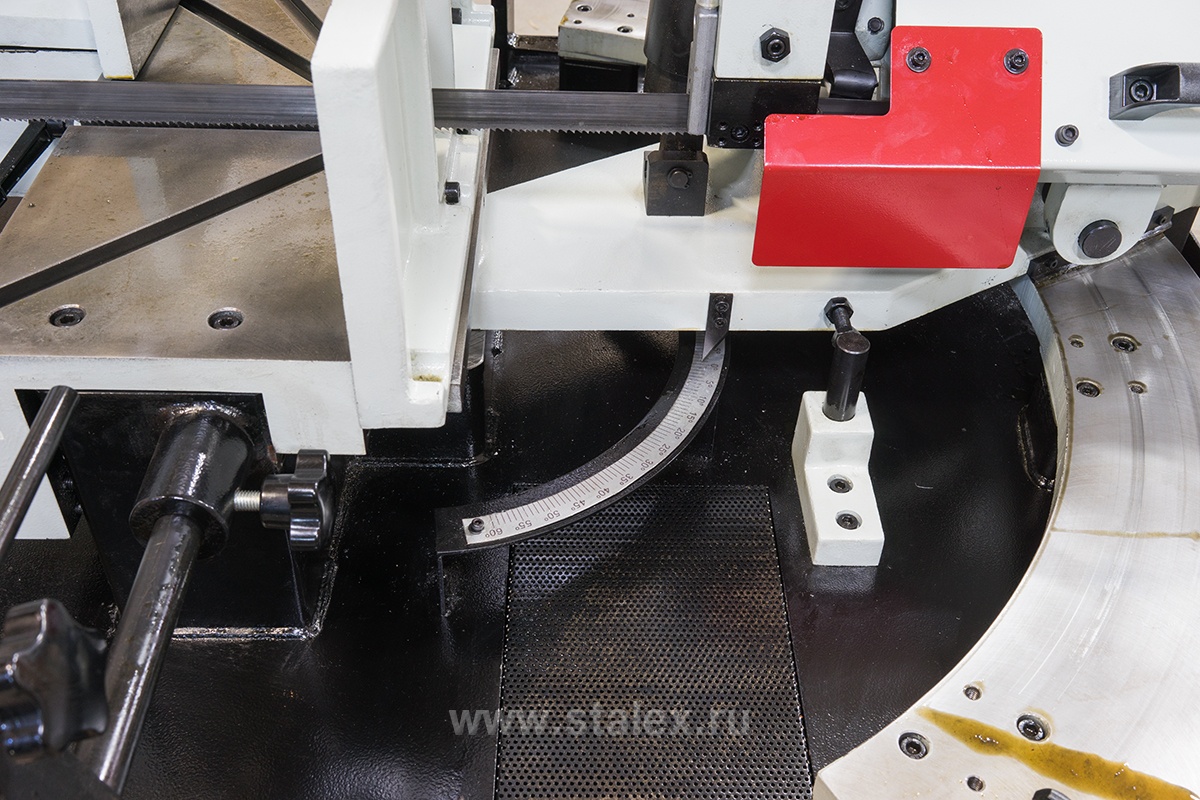

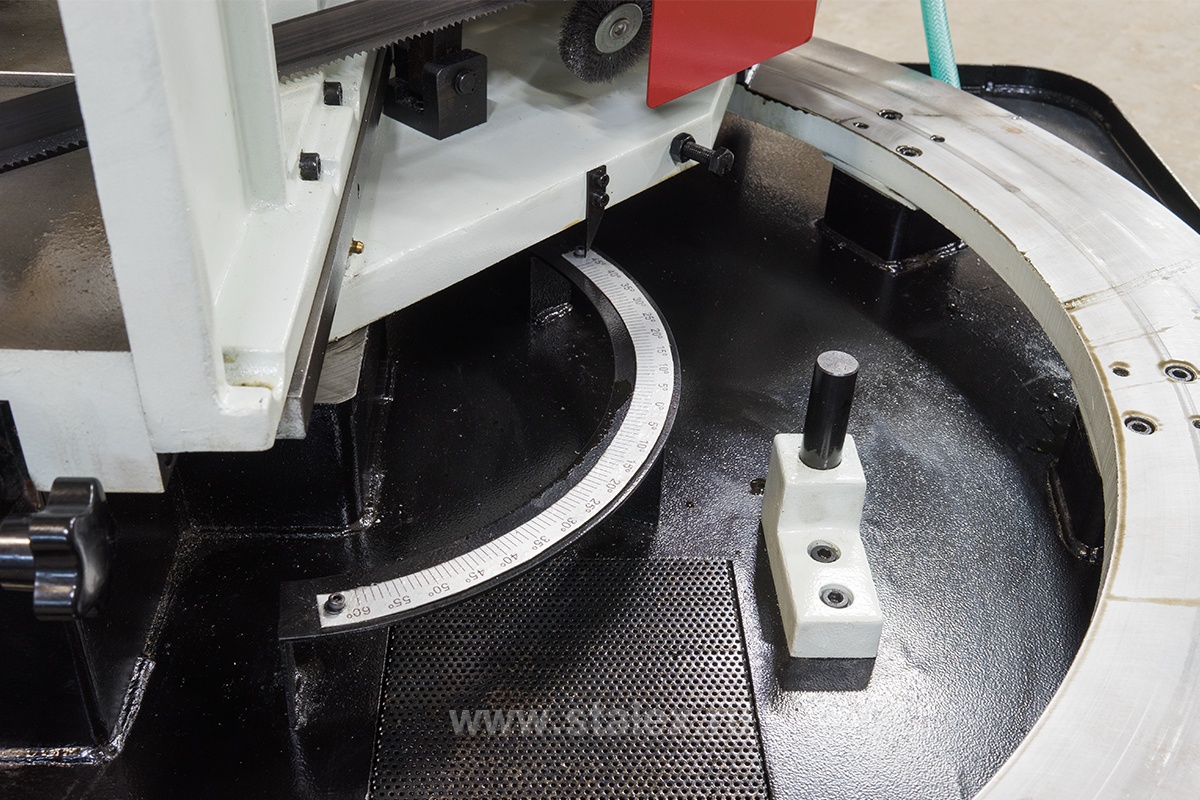

• Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

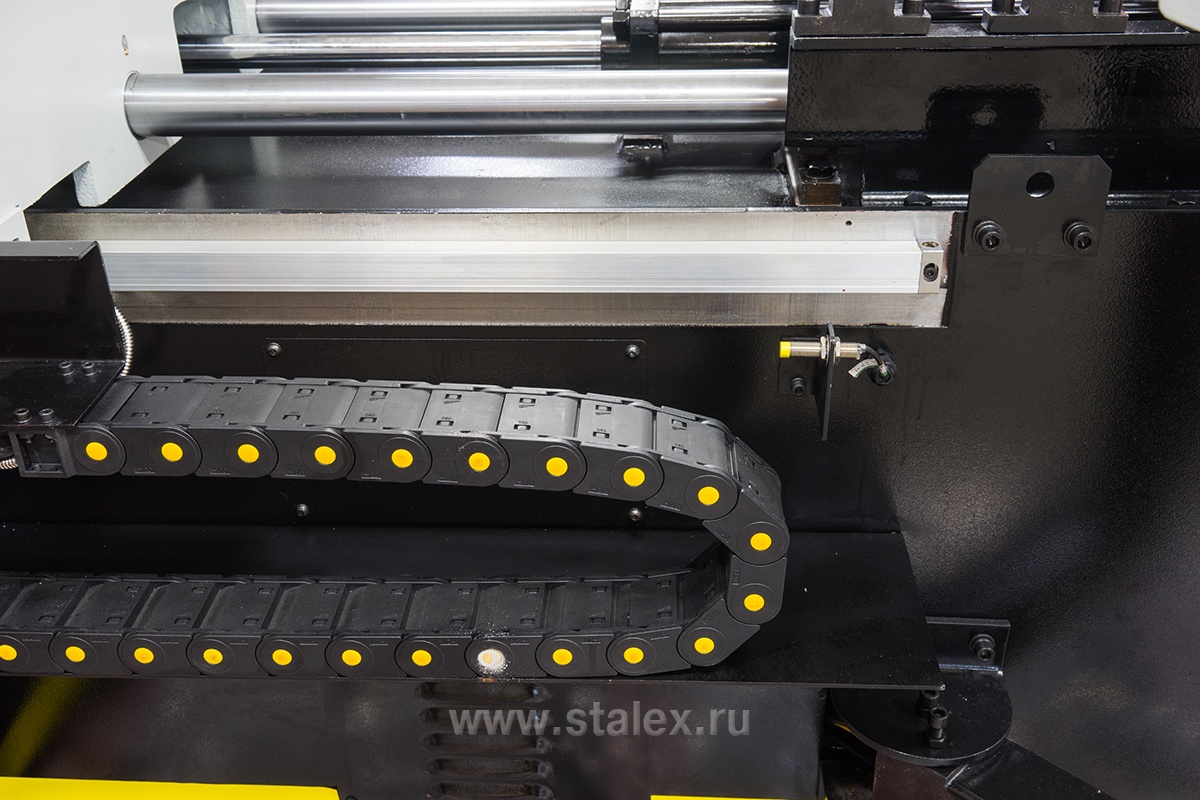

• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.

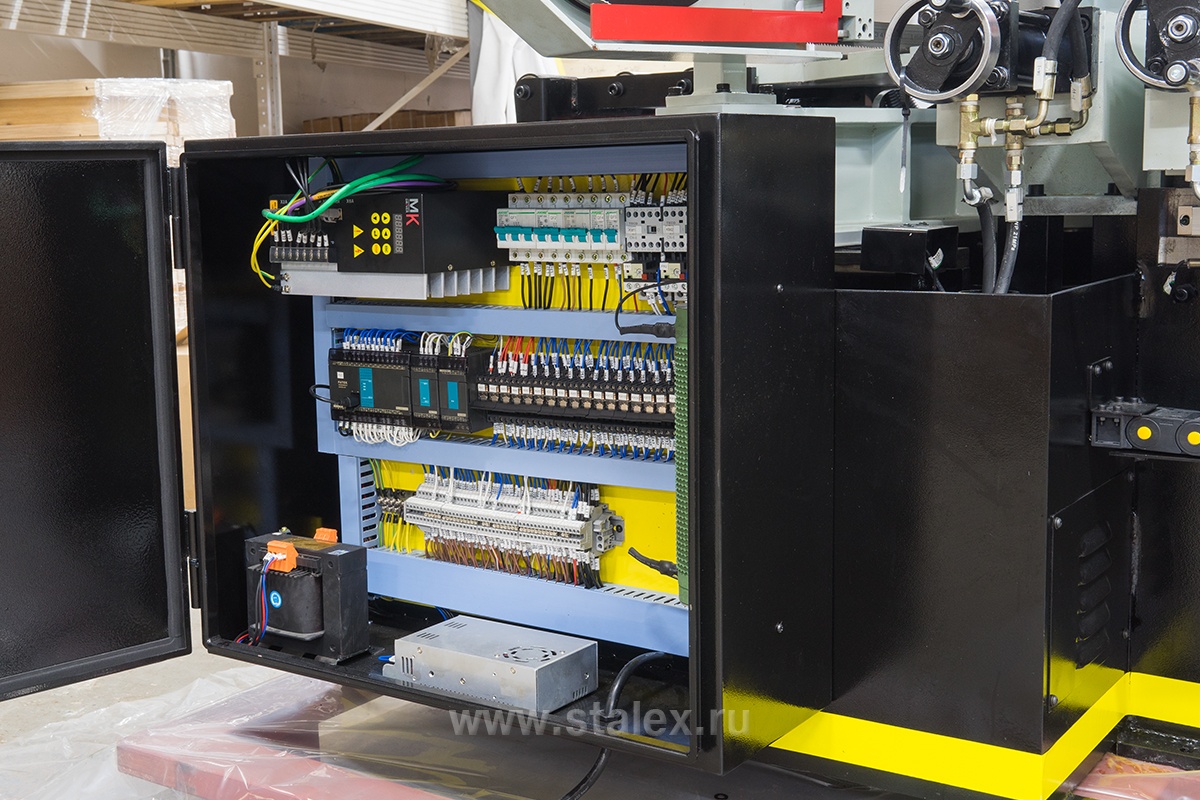

• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
• Сенсорный дисплей управления.
• Станок управляется трёхфазным двигателем.

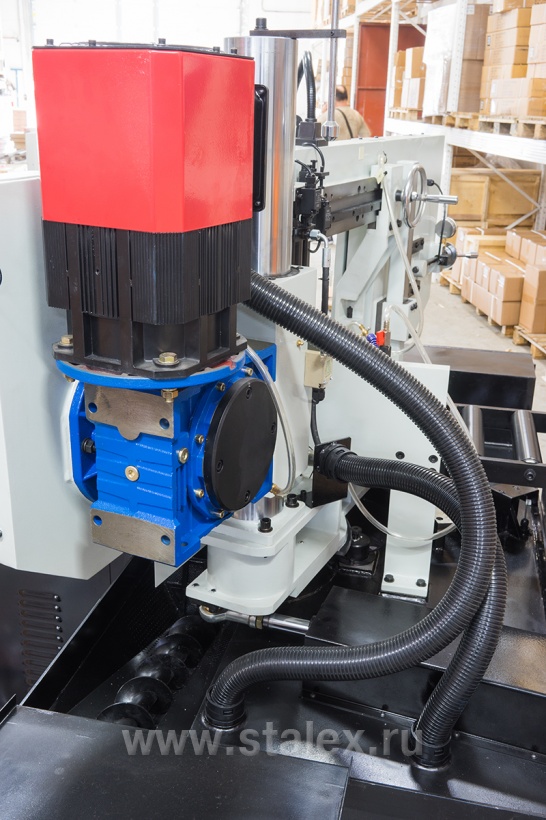

• Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
• Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.

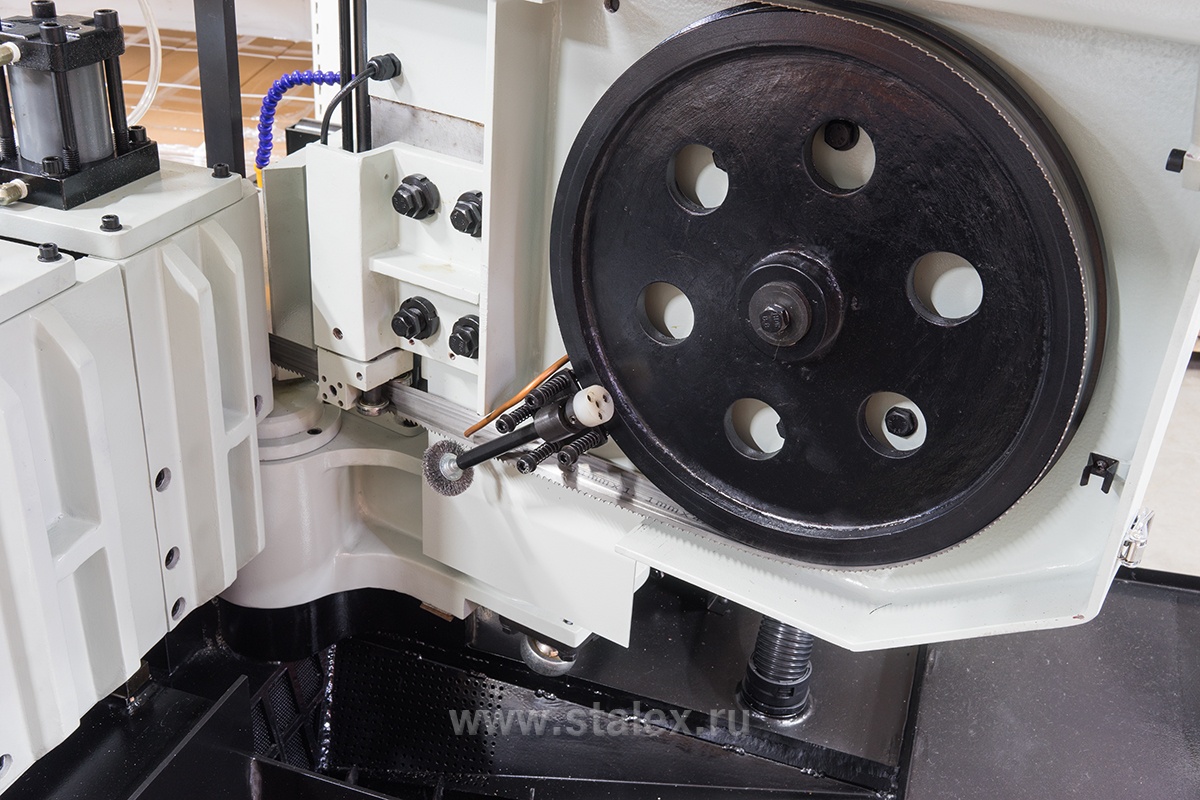

• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин- Термозащита электродвигателя.

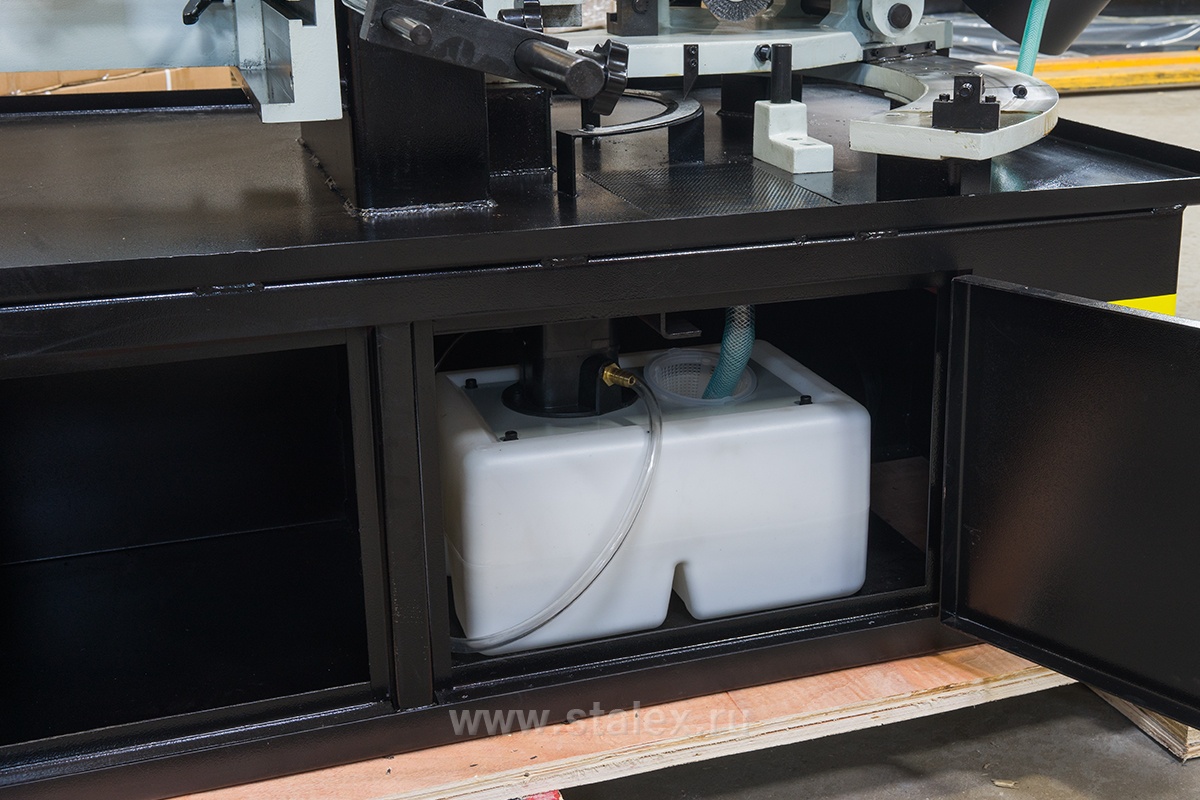

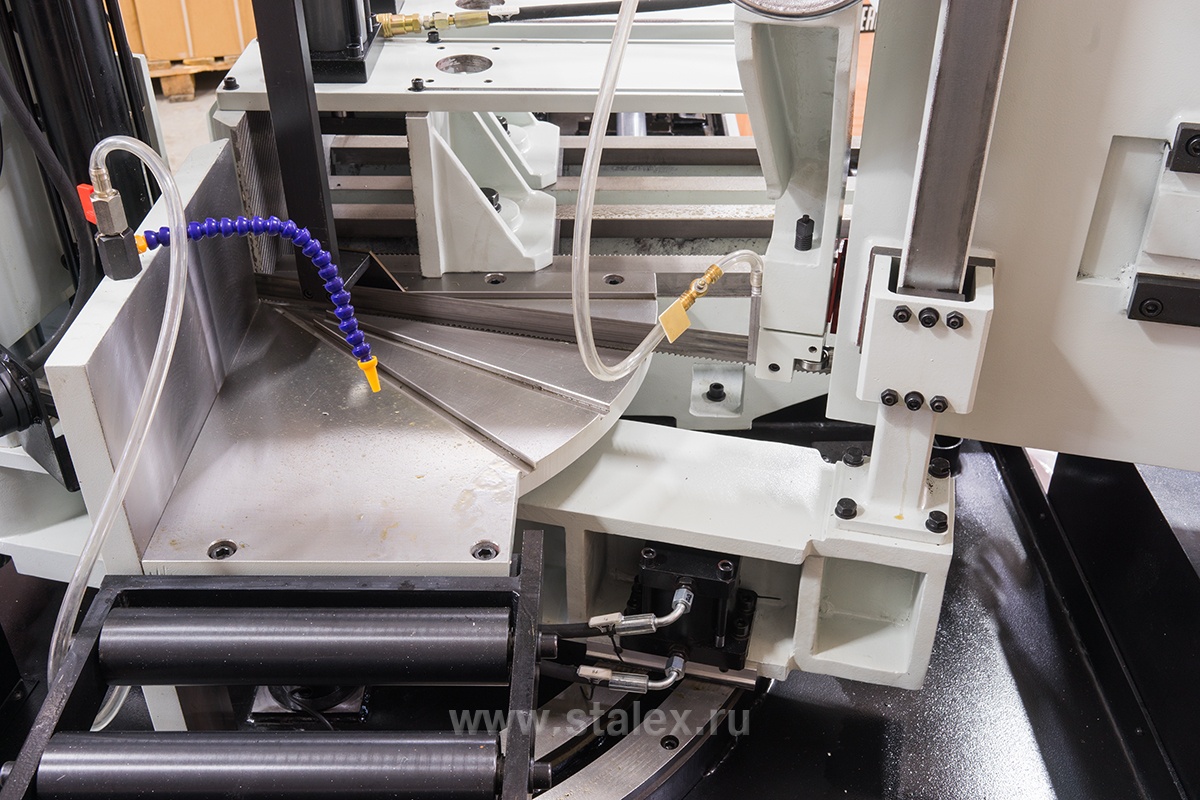

• Система смазки и охлаждения полотна.

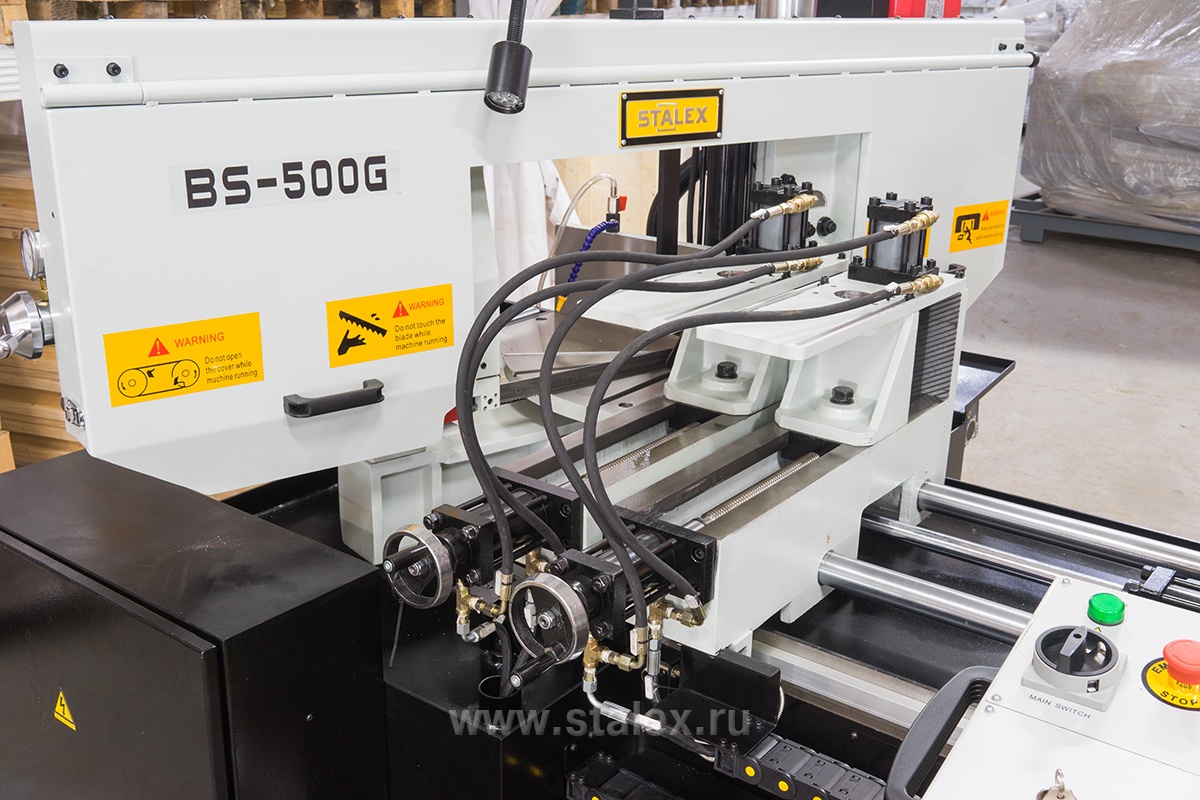

• Тиски гидравлические с возможностью быстрого зажима заготовок.

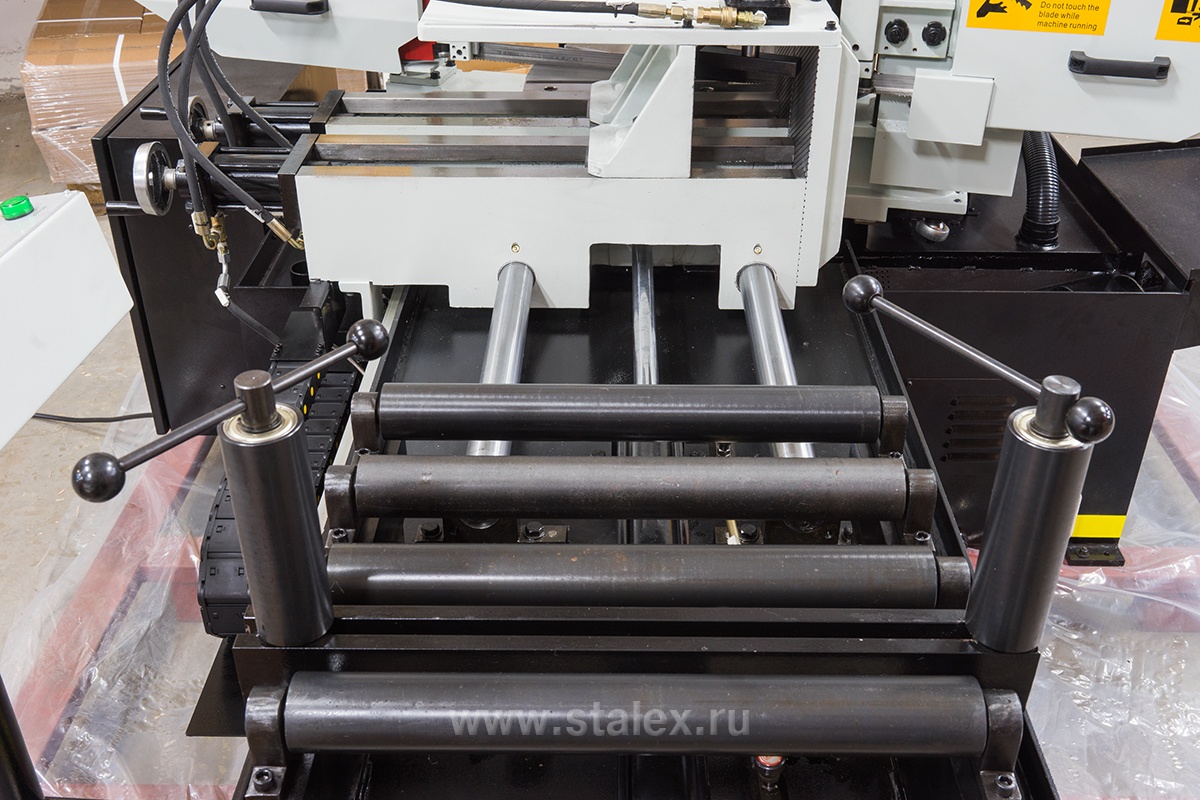

• Макс. единичный ход подающих гидравлических тисков – 500 мм.

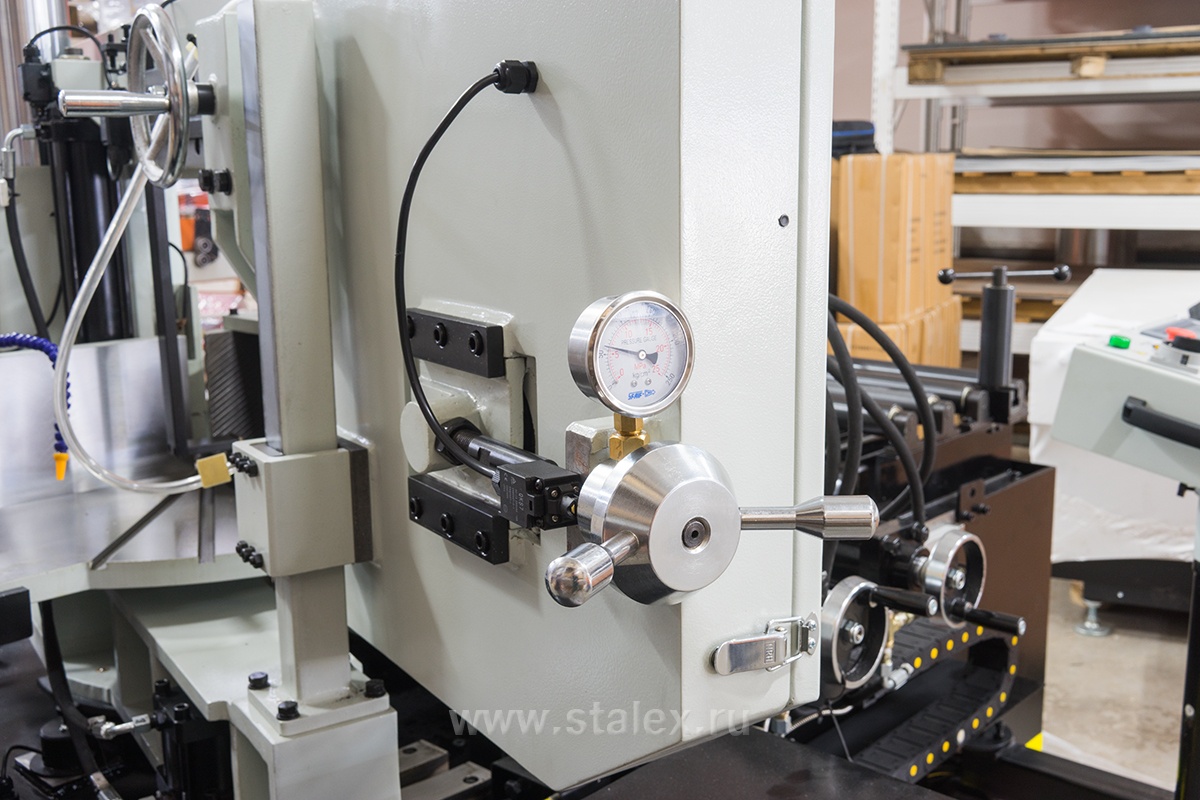

• Механическое натяжение полотна.

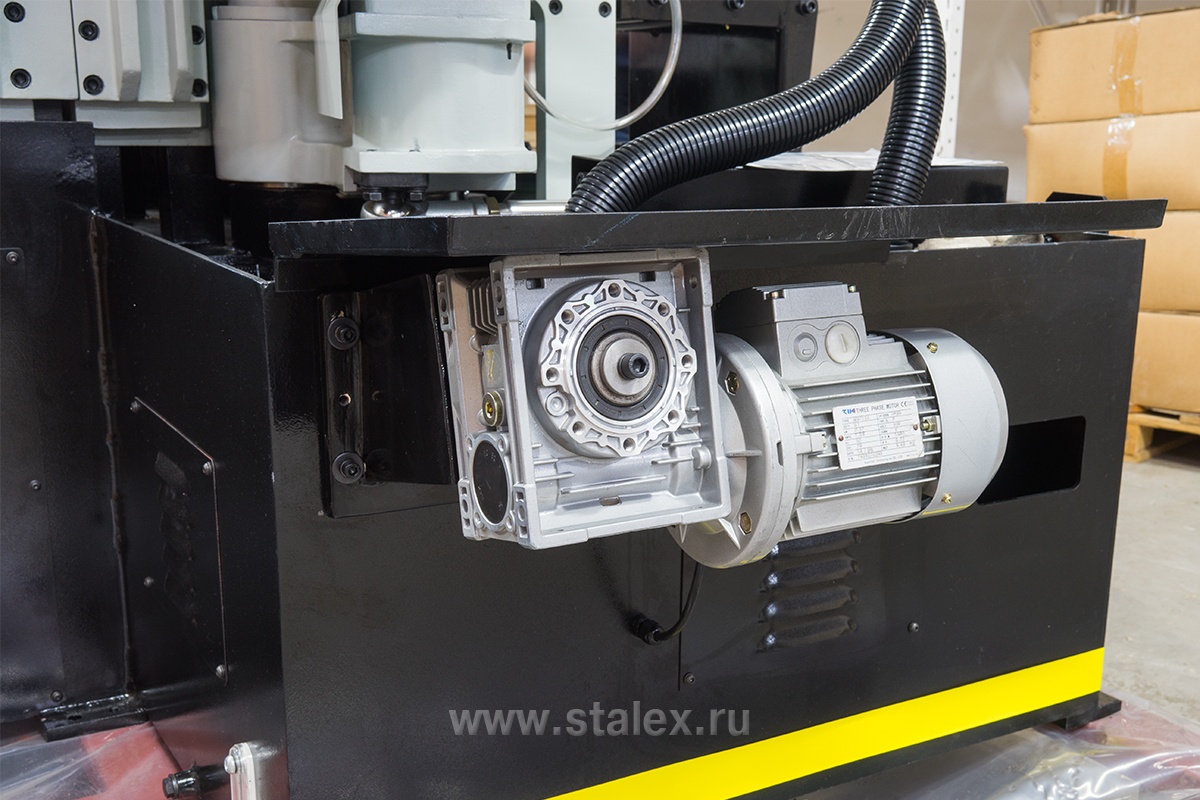

• Шнековый конвейер для сбора стружки, приводимая в движение автоматически.
• Подсветка зоны резания.
•  Гидравлическая система регулирования усилия резания.
• Автоматическое подъём рамы при завершении резки.
• Прижимы для пакетной резки: стационарные и подающие тиски.

Углы резания

0°	350 мм	500х350 мм
45° R	330 мм	330х350 мм
