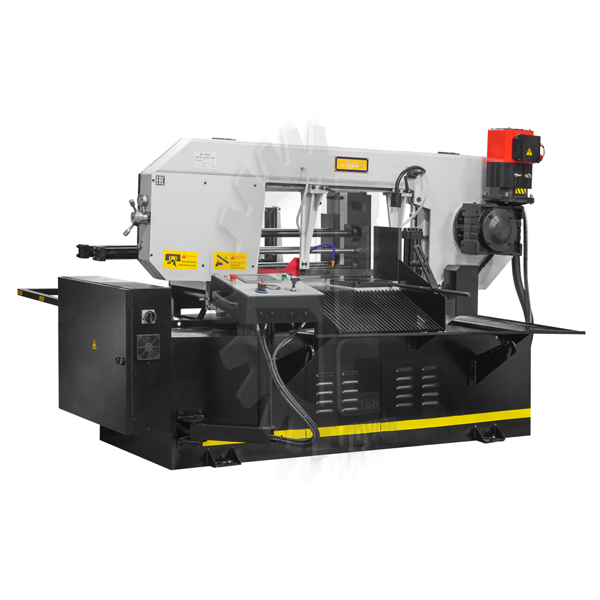

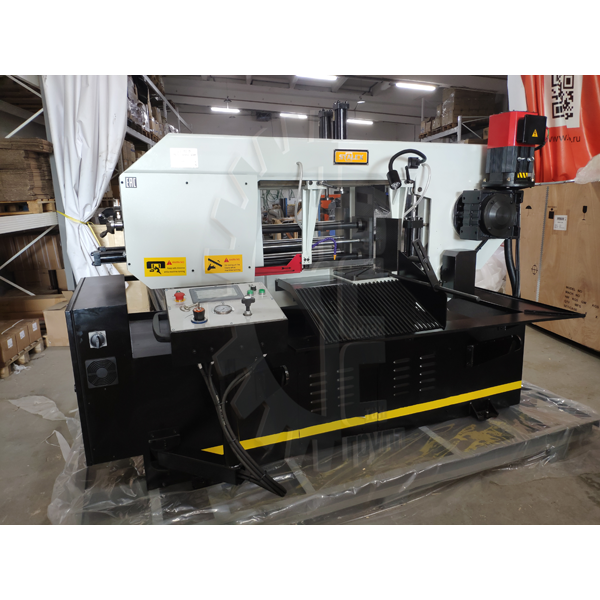

Stalex GB 4265 - автоматический ленточнопильный станок колонного двухстоечного типа. Данная модель предназначена для пиления труб и сплошных заготовок, максимальным диаметром 460 мм и прямоугольной профильной заготовки 650x350 мм под углом 90°.

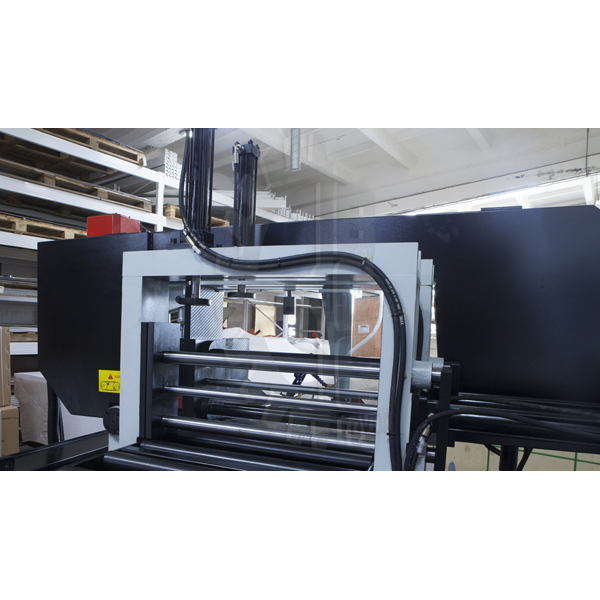

Станок имеет 2 стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Особенности

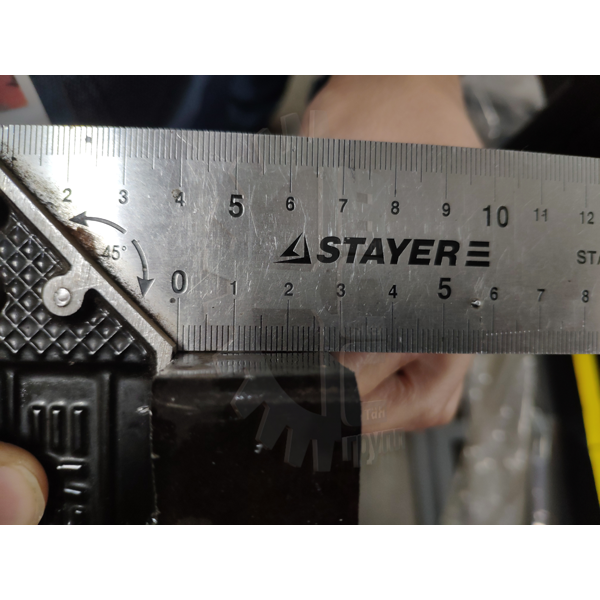

• Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
• Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

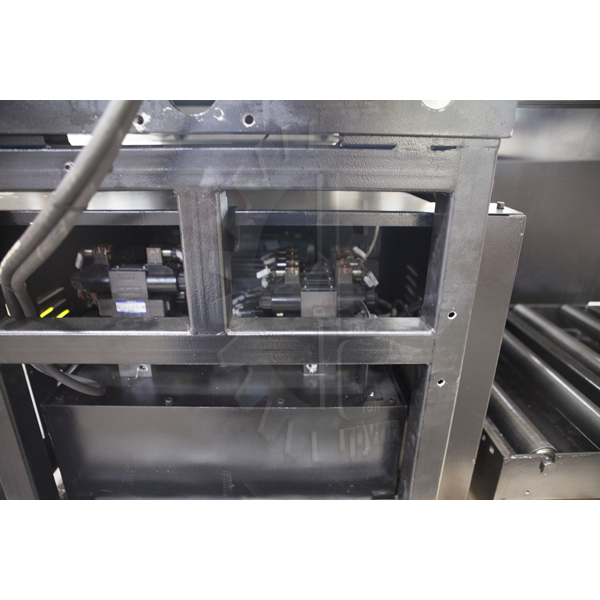

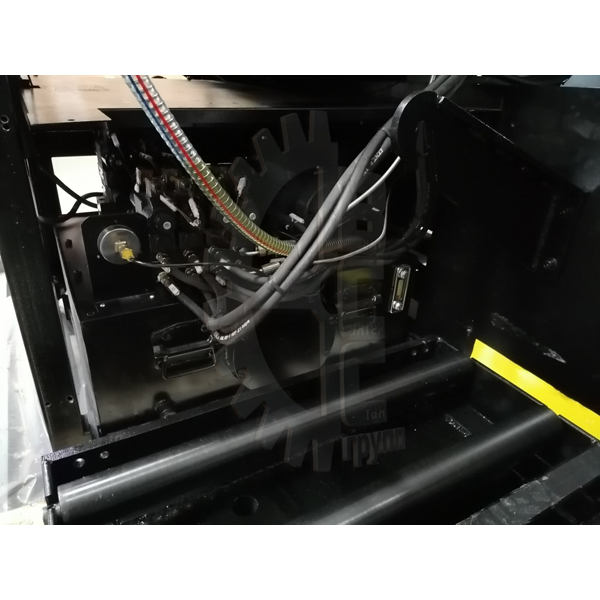

• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

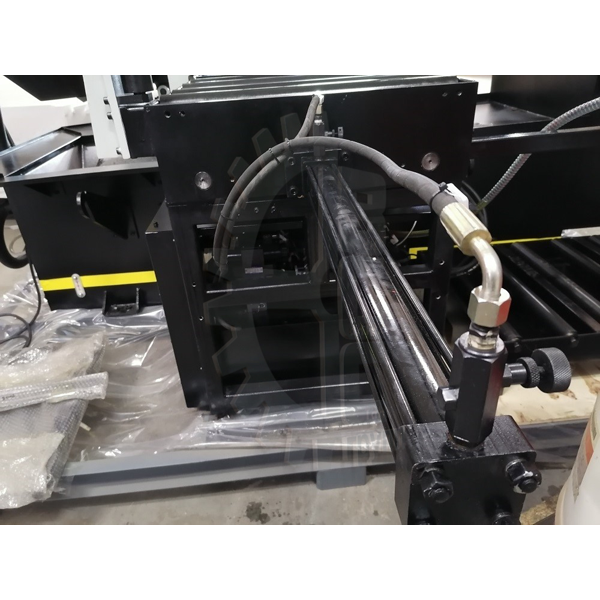

• Макс. единичный ход подающих гидравлических тисков – 650 мм.
• Станок управляется трёхфазным двигателем.

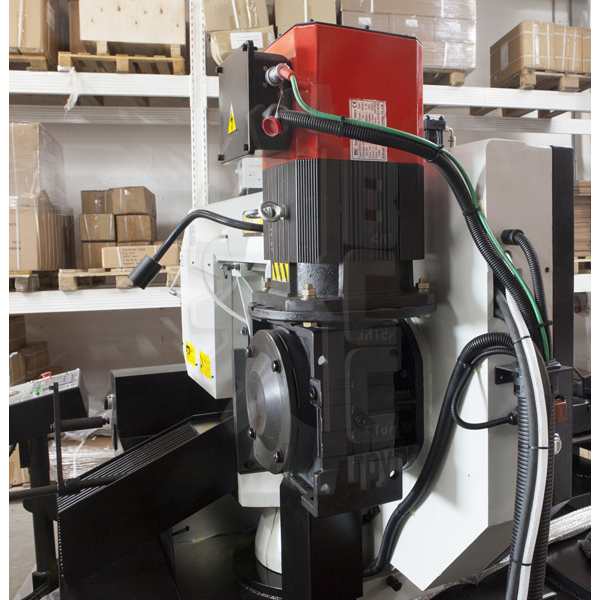

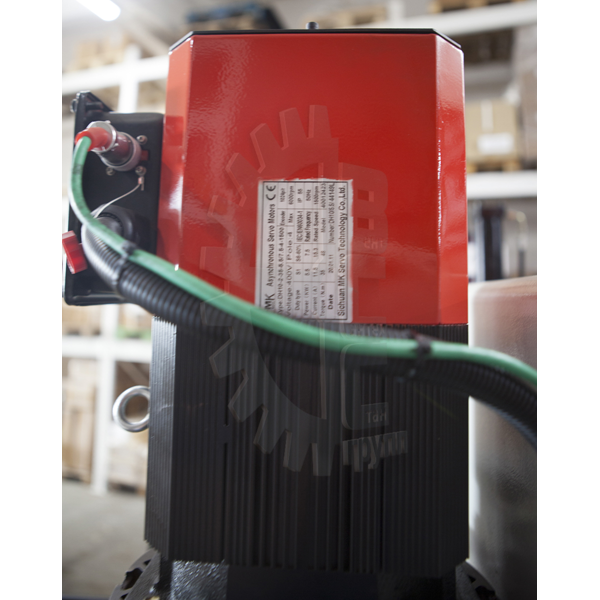

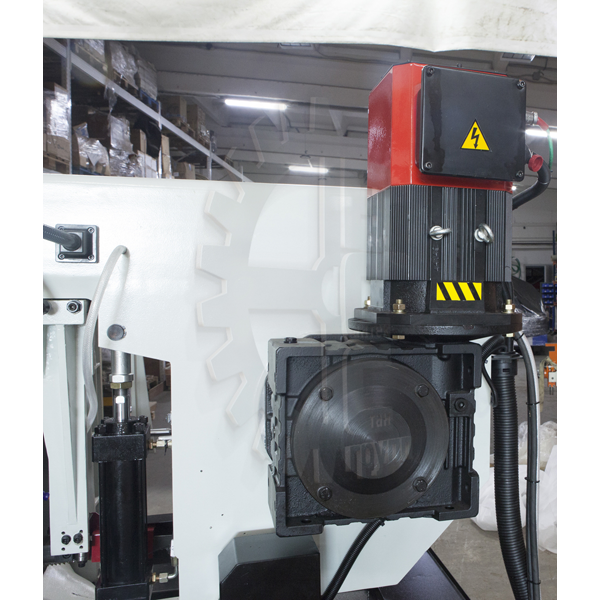

• Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 23-95 м/мин.

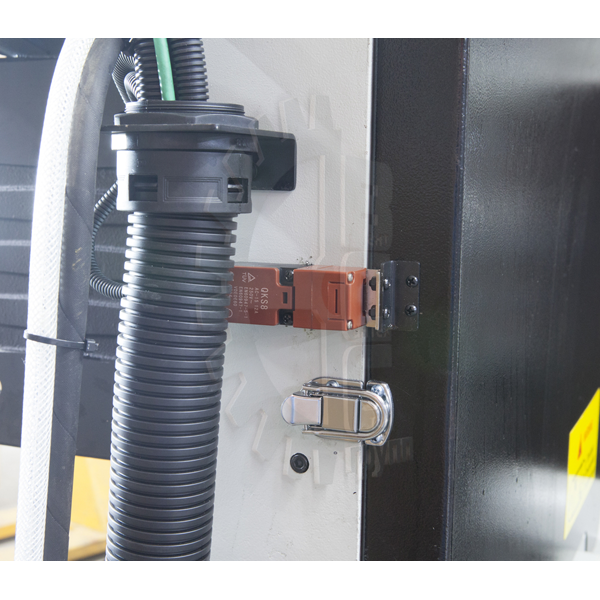

• Предохранительные концевики на кожухе маховика, оберегающие станок преждевременного запуска станка.

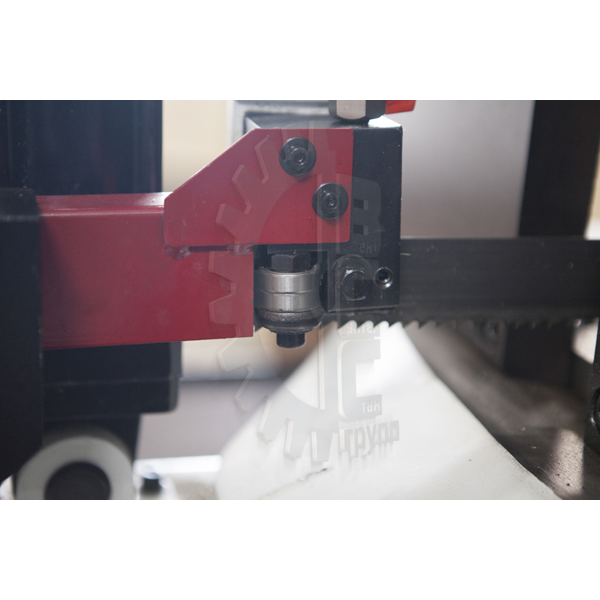

• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
• Термозащита электродвигателя.
• Высота от пола до основания тисков – 900 мм.

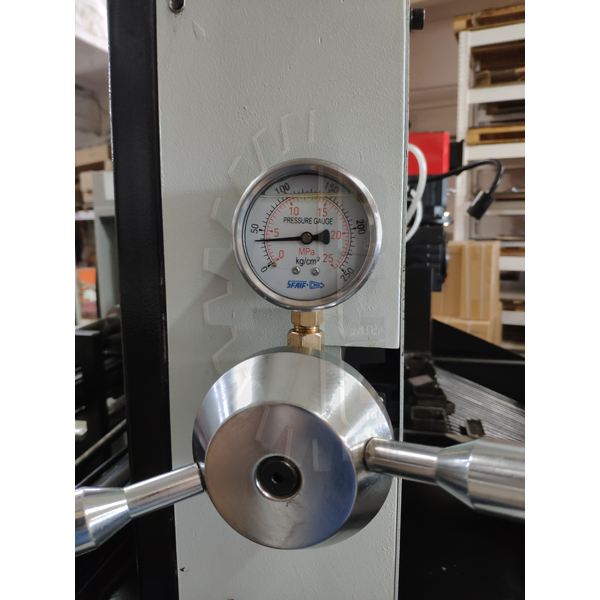

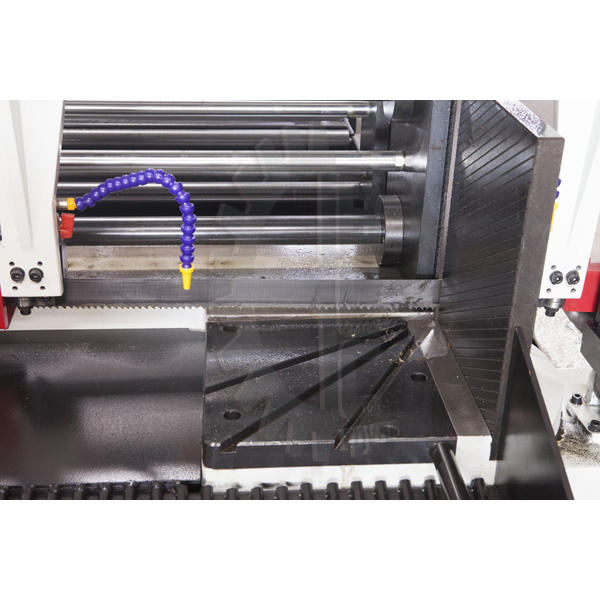

• Система смазки и охлаждения полотна + пистолет для смыва стружки.- Гидравлическая система регулирования усилия резания.
• Автоматическое подъём рамы при завершении резки.

Углы резания

0°	460 мм	650х350 мм
45° R	460 мм	460х350 мм
60° R	310 мм	310х350 мм

Технические характеристики

Стандартная комплектация

• Ленточнопильное полотно, установленное на станке.

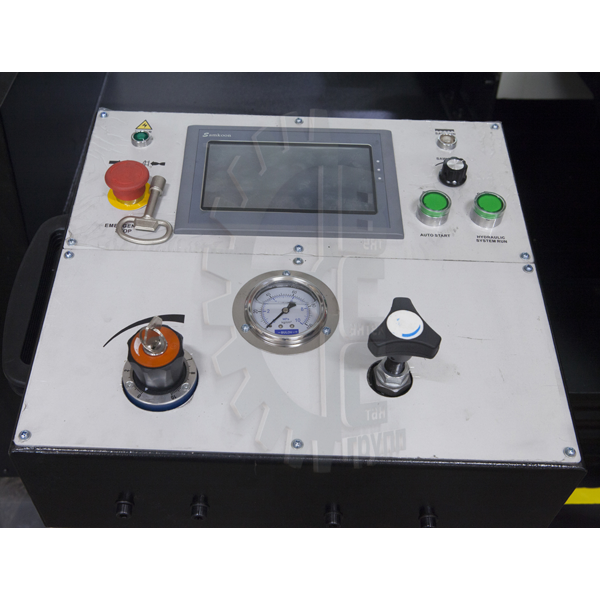

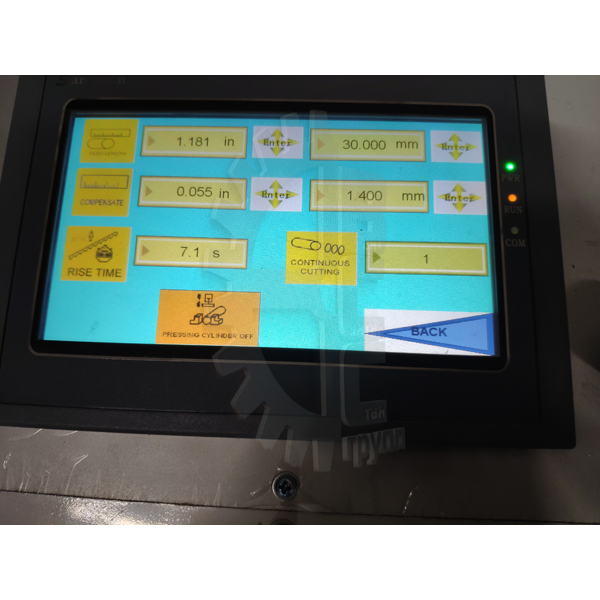

• Сенсорный экран управления на поворотной панели.

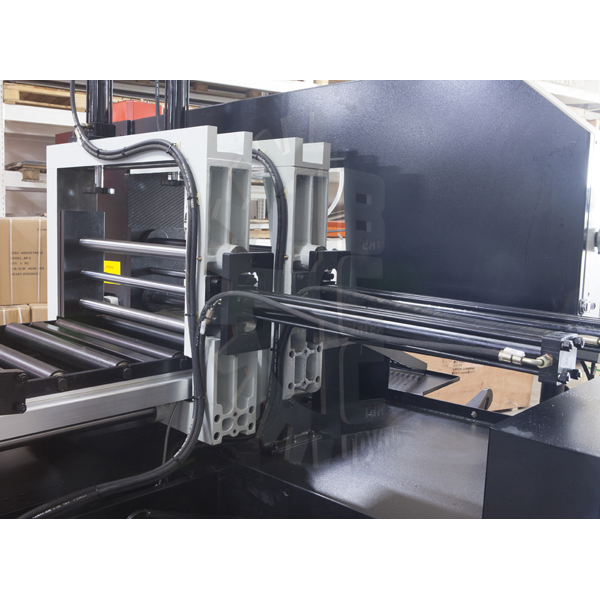

• Гидравлические зажимные тиски.
• Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером.

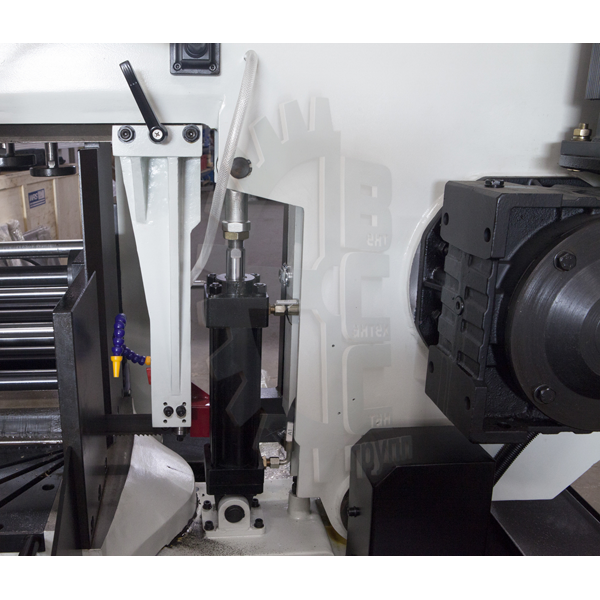

• Гидроцилиндр подъёма пильной рамы.
• Регулировка подачи пильной рамы.

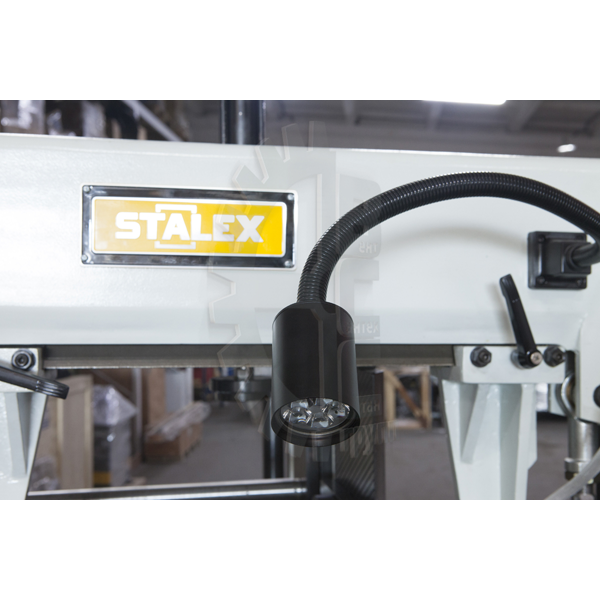

• Лампа дополнительного освещения.

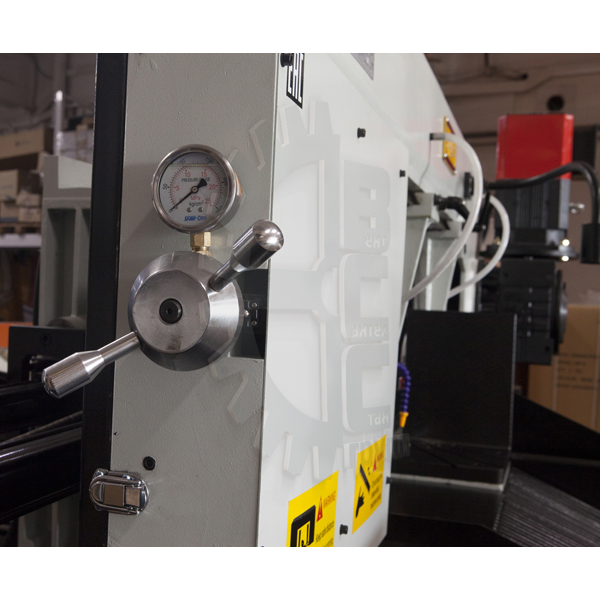

• Механическое натяжение полотна.
• Серводвигатель для плавной регулировки скорость вращения полотна 23-95 м/мин- Система охлаждения режущего инструмента и заготовки.
• Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения шкива.

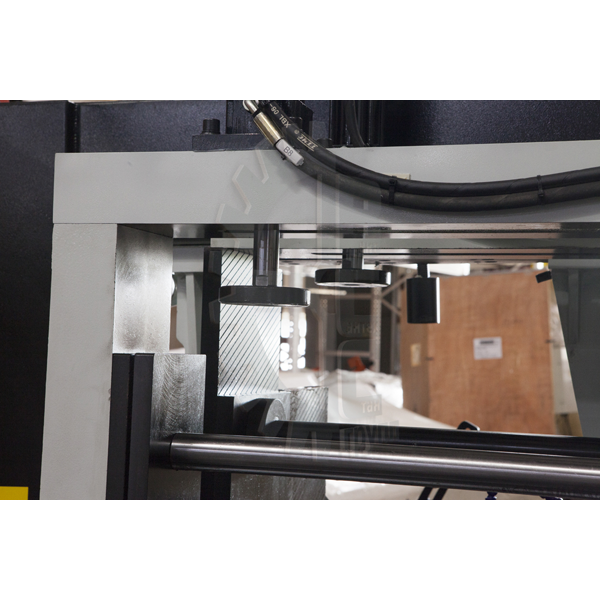

• Прижимы для пакетной резки – на стационарные и подающие тиски.
