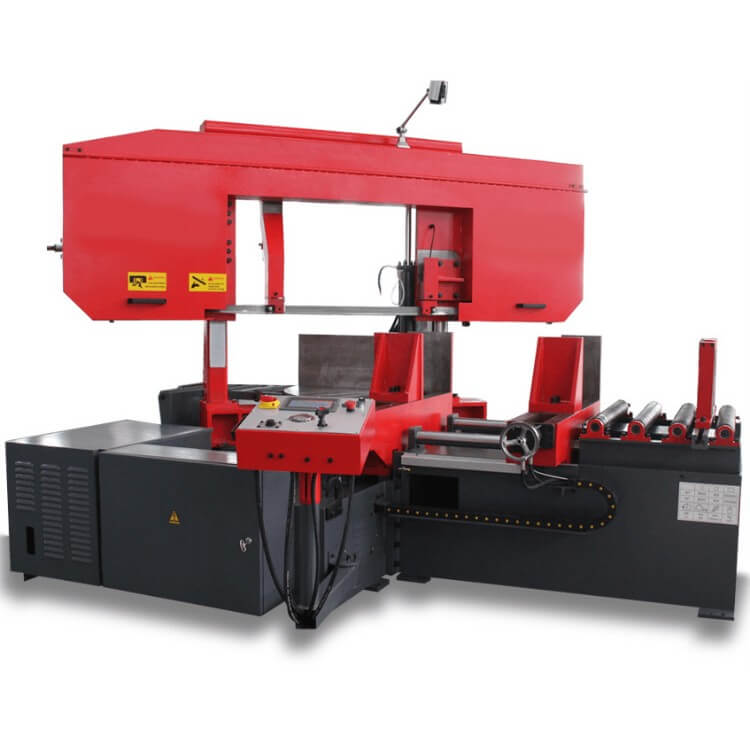

Stalex BS-850G — автоматический ленточнопильный станок колонного одностоечного типа. Данная модель предназначена для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850×600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Пильная рама, представляет собой стальную сварную конструкцию. Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):

• Колонна основная большего диаметра, по которой вертикально перемещается горизонтальная пильная рама.
• Колонна — направляющая, которая задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки — подвод заготовки — запуск пилы — опускание рамы — остановка пилы — подъем рамы — отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Особенности

• Угол пиления заготовок 90°; 15°; 30°; 45°.
• Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей.
• Рама станка поворачивается за счёт жёсткого поворотного механизма.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
• Станок управляется трёхфазным двигателем.
• Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин.
• Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
• Термозащита электродвигателя.
• Система смазки и охлаждения полотна.
• Тиски гидравлические с возможностью быстрого зажима заготовок.
• Гидравлическое натяжение полотна- Дисковая щётка для очистки полотна от стружки, приводимая в движение автоматически.
• Конвейер для сбора стружки, приводимая в движение автоматически.
• Сенсорный дисплей управления.
• Подсветка зоны резания- Гидравлическая система регулирования усилия резания.
• Автоматическое подъём рамы при завершении резки.

Углы резания

0°	600 мм	850×600 мм
45° R	400 мм	400×600 мм
