НАЗНАЧЕНИЕ:

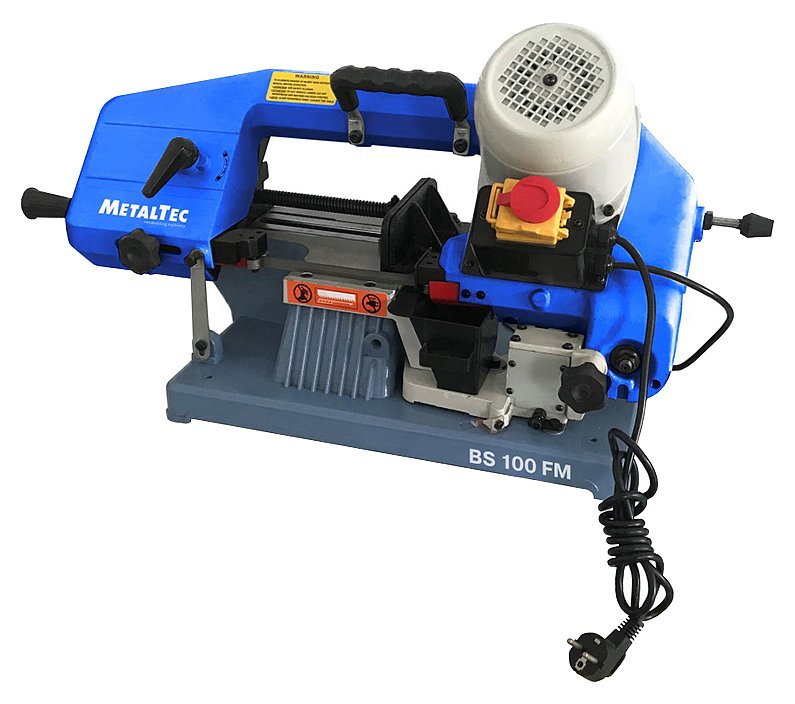

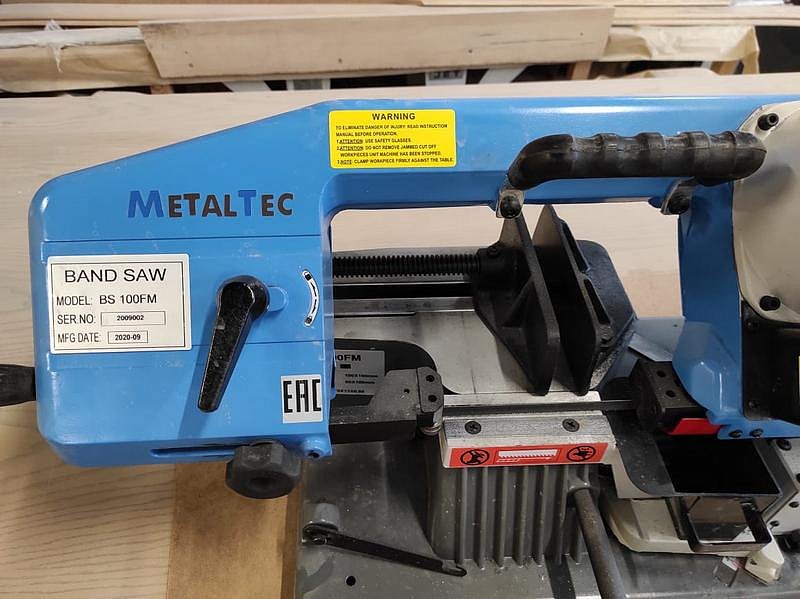

Ленточнопильный станок MetalTec BS 100 FM предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, в ручном режиме, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

• Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
• Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
• Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
• Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
• Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК

Гарантия 1 год

Технические характеристики

Мощность двигателя, Вт
370 (0,5 HP)
Размеры пильного полотна, мм
1470 x 13 x 0,65
Скорость резания, м/мин
45 (50 Гц)
54 (60 Гц)
Угол разворота пильной рамы, °
0 ~ 45

Сечение обрабатываемой детали при – 90°, мм
● 100
▅ 100 x 150

Сечение обрабатываемой детали при – 45°, мм
● 60
▅ 60 x 100

Габаритные размеры:
Длина, мм
730
Ширина, мм
360
Высота, мм
450
Вес нетто, кг
29
Вес брутто, кг
31

Конструктивные особенности

	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). Расстояние между направляющими регулируется в зависимости от диаметра обрабатываемой заготовки, что препятствует «уводу» полотна в процессе резки.
	МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации. Приводит в движение ленточнопильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.

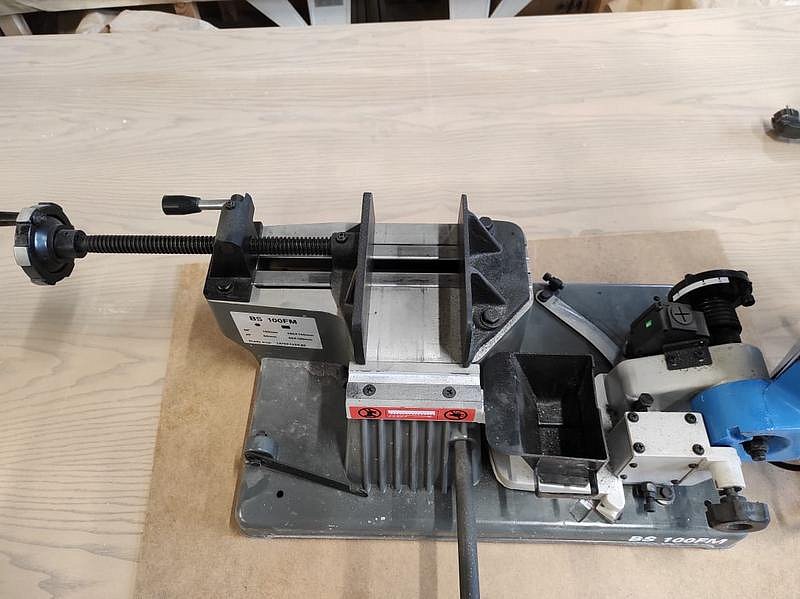

	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы на угол от 0° до +45° делает работу на станке более удобной, экономит пространство в цеху при осуществлении резов под углом.
	ФУНКЦИОНАЛЬНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ Панель управления на лицевой стороне станка; Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании; Кнопка экстренной остановки движения ленточного полотна повысит уровень безопасности при работе со станком; Лоток для сбора стружки.
