НАЗНАЧЕНИЕ:

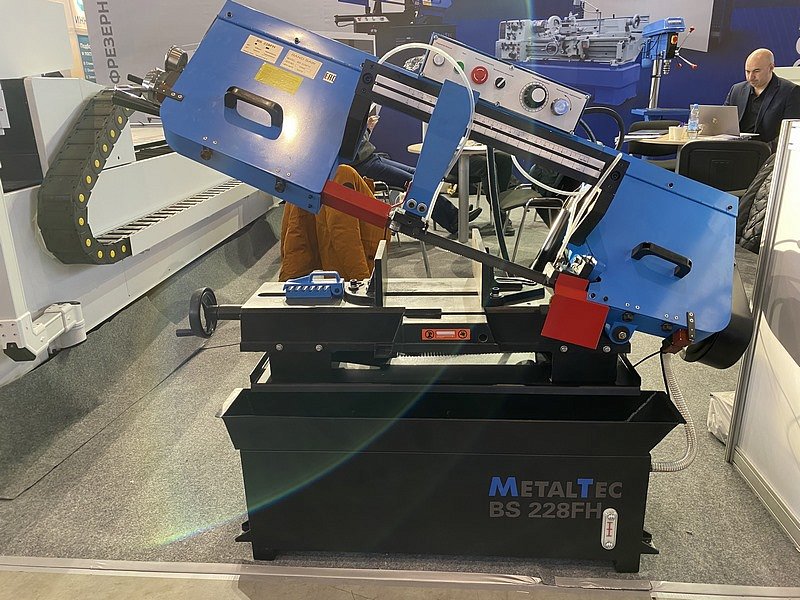

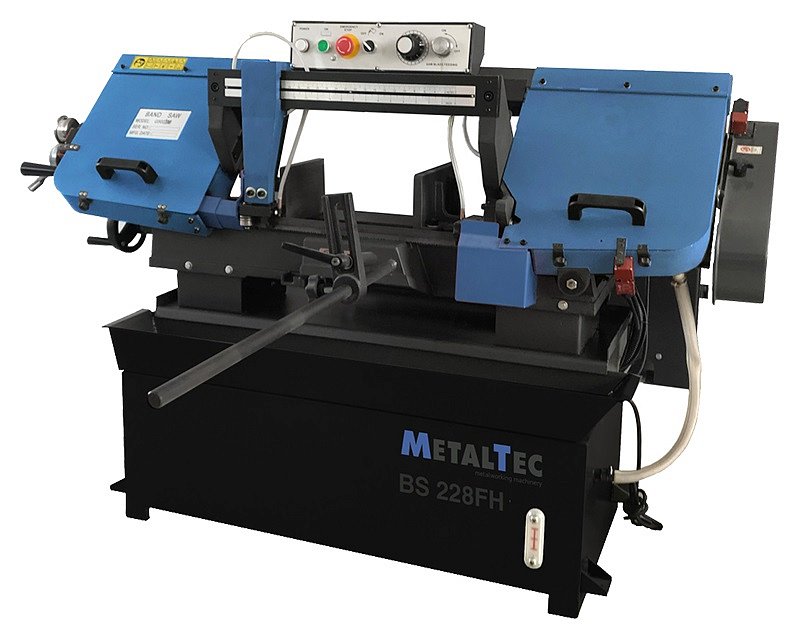

Ленточнопильный станок MetalTec BS 228 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

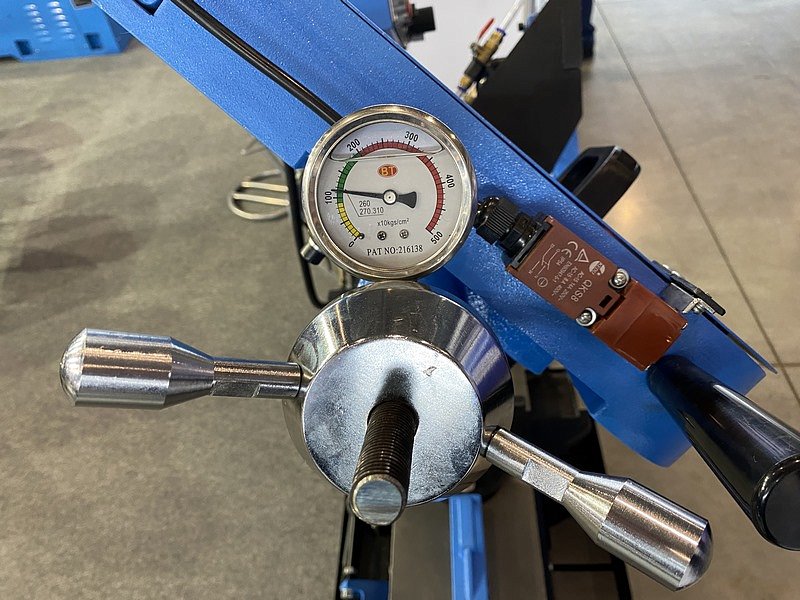

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

• Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
• Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
• Возможность резки под разными углами – до 45 ° (позволяет производить резку под разными углами, для последующей сварки конструкций).
• Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
• Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК
ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Гарантия: 1 год

Технические характеристики

Размеры пильного полотна, мм
3035 x 27 x 0,9
Угол поворота тисков, °
0 - 45
Высота стола, мм
635

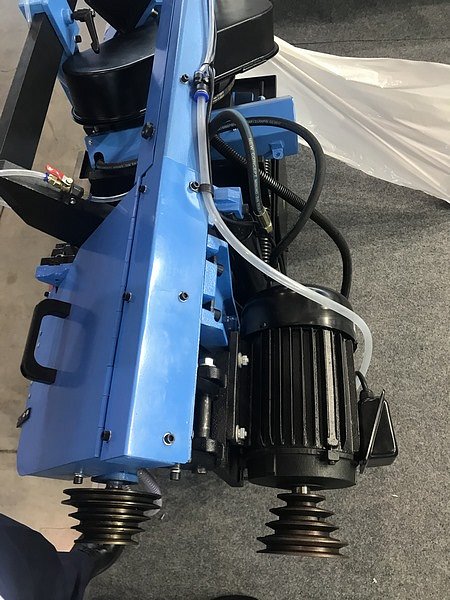

Мощность двигателя

230 V; 50 Hz; 1500 w

380 V; 50 Hz; 1500 w (опционально)

Скорость резания, м/мин

25, 40, 51, 71 (60 Гц)

21, 33, 42, 59 (50 Гц)

Сечение обрабатываемой детали при – 90°, мм
●
228
▇
355 х 228

Сечение обрабатываемой детали при – 45°, мм
●
152
▇
152 х 228

Габаритные размеры:
Длина, мм
1680
Ширина, мм
565
Высота, мм
1120
Вес (нетто), кг
279
Вес (брутто), кг
340

Конструктивные особенности

• Универсальность применения, оптимальное соотношение цены и качества.
• В комплекте упор для эффективной работы.

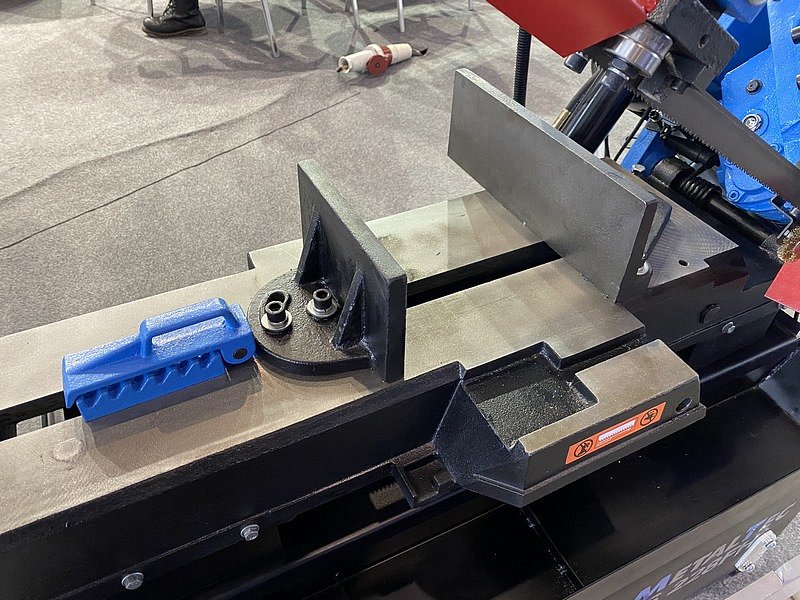

• Регулируемые тиски для резки под углом до 45°.
• Серийно оснащен встроенным чип-бокс.
• Направляющие пильного полотна имеют шариковые подшипники, обеспечивающие стабильное движение пильного полотна.
• Быстрозажимные тиски включены в стандартную комплектацию.
