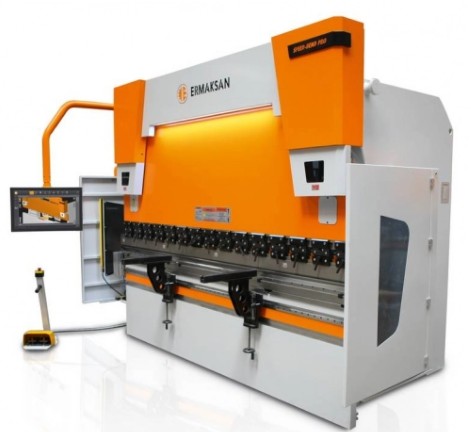

Листогибочный гидравлический пресс Ermaksan SPEED BEND 4100-400 6 осей
Листогибочный гидравлический пресс Ermaksan SPEED BEND 4100-400 6 осей
Станки листогибочные с ЧПУ SPEED BEND оснащены новейшими системами (электронной и гидравлической) за счет чего обеспечивается более высокая скорость работы и повторяемость.
Электронно-регулируемые гидроклапаны установленные на прессе, обеспечивают возможность высокоточного регулирования основных параметров гидропривода и жесткие циклы управления. Также все ответственные детали пресса выполнены со сверхпрецизионной точностью, что в конечном итоге сказывается на высоком качестве и точности гибки.
Особенности
- Гибочный пресс опционально сконфигурирован так, что закрывает 90% всех задач гибки.
- Моторизированное бомбирование увеличивает скорость настройки на другие толщины листа.
- Имеет - 4 оси заднего упора, что упрощает настройку под геометрию детали, даёт возможность выполнять сложные гибы.
Система крепления пуансонов - PROMECAM - AMADA – быстросъемная.
4-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – независимые оси).
Моторизированная клиновая система компенсации бомбирования.
Линейные датчики Hеidenhain (Германия).
Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры матрицы и производитель зависят от мощности пресса
Технические характеристики
Рабочая длина | A мм | 4100 |
Усилие гибки | тонн | 400 |
Расстояние между колоннами | B мм | 3550 |
Скорость опускания по оси Y | мм/с | 110 |
Скорость гибки по ось Y | мм/с | 8,4 |
Cкорость возврата Y | мм/с | 130 |
Бомбирование | моториз. | |
Расстояние по оси x | мм | 800 |
Скорость по оси Х | мм/с | 500 |
Расстояние по оси R | мм | 250 |
Скорость по оси R | мм/с | 350 |
Кол-во пальцев заднего упора | шт. | 2 |
Кол-во передних поддержек | шт. | 2 |
Кол-во масла | л | 400 |
Мощность | кВт | 30 |
Ход | C мм | 375 |
Просвет | D мм | 650 |
Зев | E мм | 510 |
Высота стола | F мм | 1000 |
Ширина стола | G мм | 240 |
Длина | L мм | 5450 |
Высота | H мм | 3470 |
Ширина | W мм | 2650 |
Масса | кг | 27000 |
Скорость по осям X1,X2 | мм/с | 500 |
Скорость по осям R1,R2 | мм/с | 350 |
Скорость по осям Z1,Z2 | мм/с | 1000 |
Комплектация
Контроллер Delem DA-66T 2D
Современный контроллер ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса.
Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного остановки, маховик, кнопки пуска и остановки.
- Серво / 2-ступенчатое управление мощностью переменного тока.
- Unipolair / управление преобразователем частоты.
- Управление клапаном прямого давления.
- Прямой пропорциональный клапан Y1, Y2.
- Прямое управление бомбированием.
- Тандемная операция.
Дополнительная комплектация
Гидравлическая или гидродинамическая система компенсации прогиба (бомбирования)
Дополнительные пальцы заднего упора
6 осевой задний упор ТИП – ATF
Пневматическая система зажима пуансонов
Гидравлическая система зажима пуансонов
Передние, автоматизированные опоры для поддержки листа AP3+AP4
