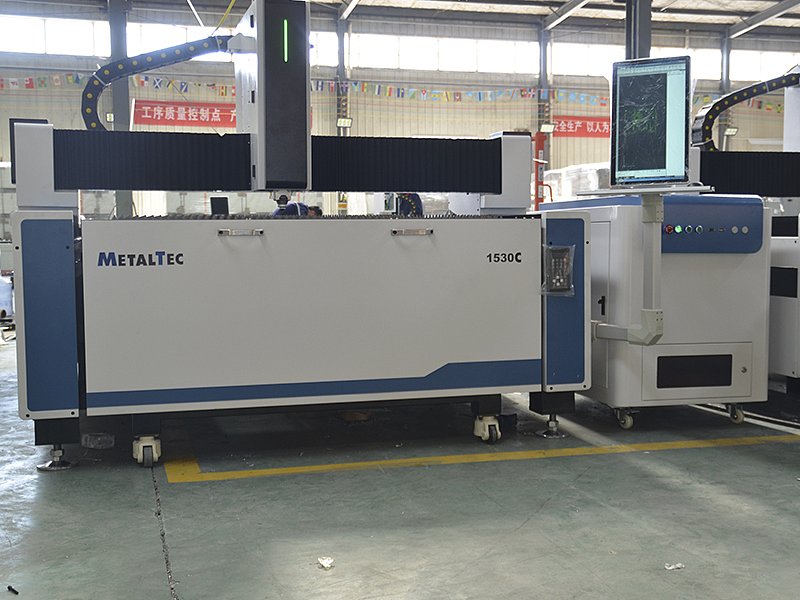

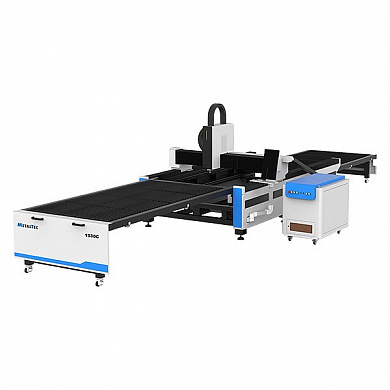

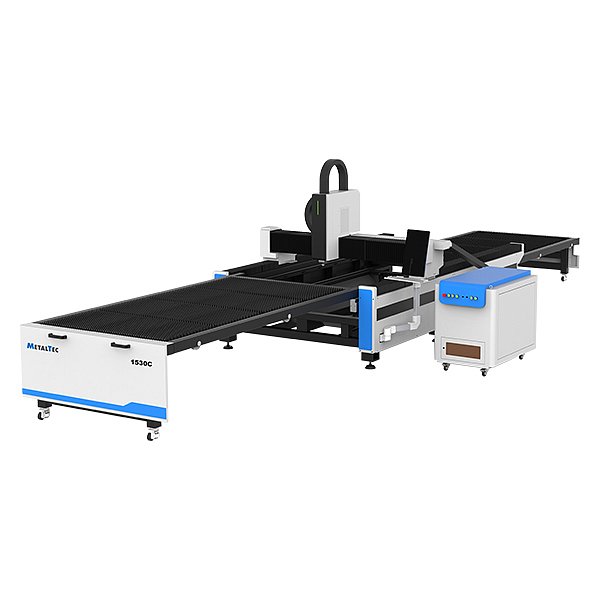

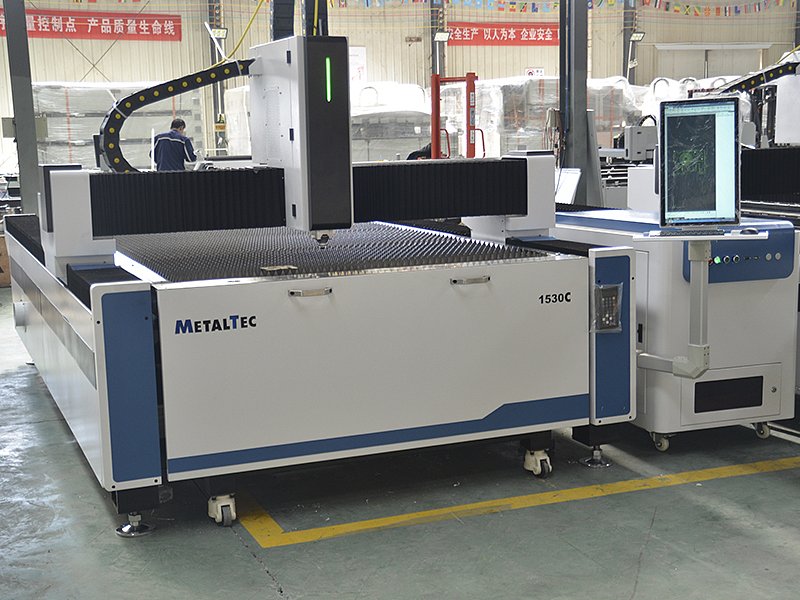

Оптоволоконный лазерный станок для резки металла с ручной сменой рабочих столов MetalTec 1530C 1500W
Оптоволоконный лазерный станок для резки металла с ручной сменой рабочих столов MetalTec 1530C 1500W
НАЗНАЧЕНИЕ:
Оптоволоконный лазерный станок MetalTec 1530С (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ ТОЛЩИН РЕЗКИ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА И ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ:
Материал | Толщина, мм | Скорость резки, м/мин | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
Нержавеющая сталь |
1 |
25 |
N2 |
12 |
1,5S |
0,5 |
2 |
8 |
14 |
2,0S |
0,5 |
||
3 |
4,5 |
16 |
2,5S |
0,5 |
||
4,5 |
1,5 |
18 |
3,0S |
0,5 |
||
5,5 |
0,8 |
18 |
3,0S |
0,5 |
||
Углеродистая сталь |
1 |
22 |
N2 |
12 |
1,5S |
0,5 |
3 |
3,6 |
O2 |
0,6 |
1,0D |
1 |
|
6 |
1,4 |
0,6 |
1,5D |
1 |
||
8 |
1,2 |
0,6 |
1,5D |
1 |
||
10 |
1 |
0,6 |
2,0D |
1 |
||
12 |
0,8 |
0,6 |
2,5D |
1 |
||
14 |
0,65 |
0,6 |
3,0D |
1 |
||
16 |
0,5 |
0,6 |
3,0D |
1 |
||
Алюминий |
1 |
18 |
N2 |
12 |
1,5S |
0,5 |
2 |
6 |
14 |
2,0S |
0,5 |
||
3 |
2,5 |
15 |
2,5S |
0,5 |
||
4 |
0,8 |
17 |
3,0S |
0,5 |
||
Медь / Латунь |
1 |
15 |
N2 |
14 |
1,5S |
0,5 |
2 |
5 |
16 |
2,0S |
0,5 |
||
3 |
1,8 |
18 |
2,5S |
0,5 |
||
4 |
1 |
20 |
3,0S |
0,5 |

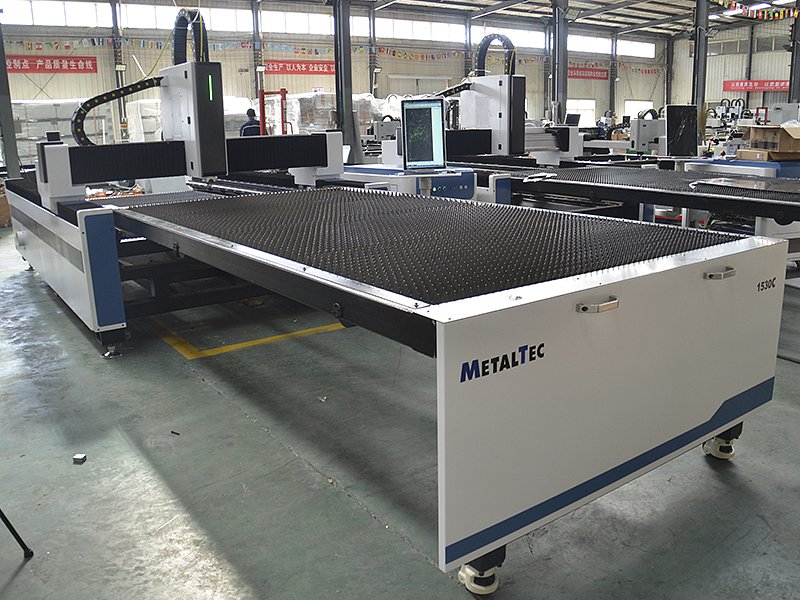

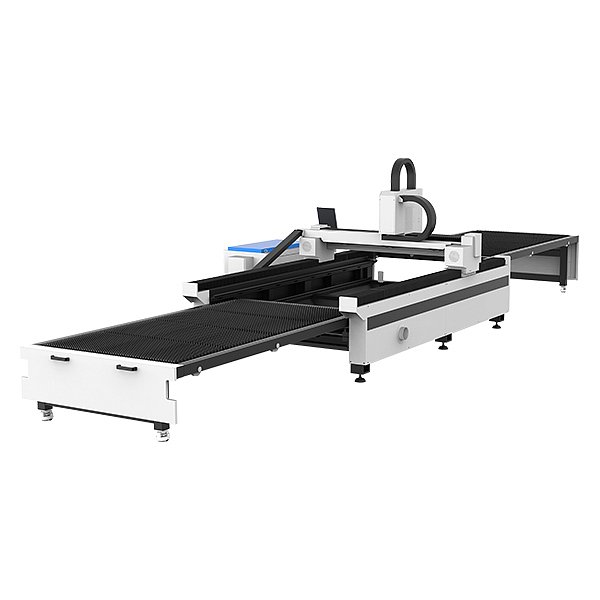

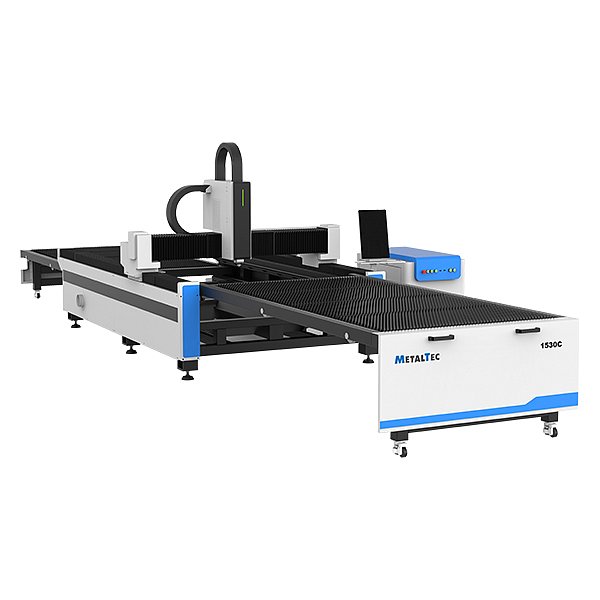

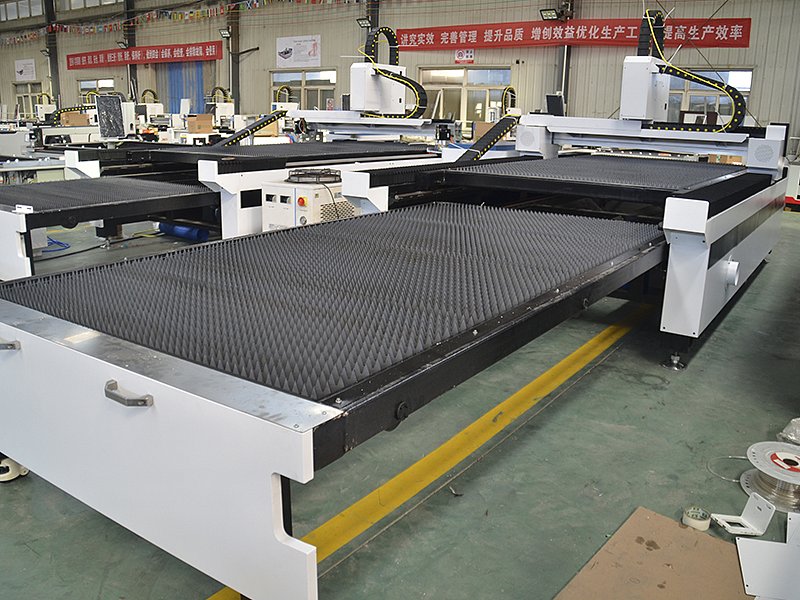

ТИП СМЕНЫ СТОЛОВ – В РУЧНОМ РЕЖИМЕ:
РАСХОДНЫЕ МАТЕРИАЛЫ:
Наименование | Характеристики | Срок службы, часы | Кол-во, шт./год |
Защитное стекло | Диаметр: 30 мм, толщина: 5 мм | 300* | 7* |
Сопло | 1; 1,5; 2; 2,5; 3 мм | 1000* | * |
Керамическое кольцо | Стандартное | 1000* | 2* |
Фокусирующая линза | Стандартное | 2000 - 4000* | 1* |
Коллиматорная линза | Стандартное | 2000 - 4000* | 1* |
*Ориентировочные показатели срока службы. В зависимости от режимов, материалов, условий обработки, могут отличаться.
Технические характеристики:
Рабочая зона (X x Y), мм
1530 x 3050 (+ сменный стол 1530 × 3050)
Вид охлаждения
Чиллер
Направляющие по осям X / Y / Z
HIWIN - 30 / 20 / 15 мм (квадратного сечения)
Передача по осям X / Y
Двухприводные зубчатаыe шестерня-рейка Garretson
Передача по оси Z
Шарико-винтовая пара TBI (Тайвань)
Датчик высоты
Автоматический
Система управления
RU CUT V.2 (NESTING)
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf
Смазка
Централизованная система смазки
Редуктор
SHIMPO – NIDEC (Япония)
Электрокомпоненты
SCHNEIDER (Франция)
Точность позиционирования, мм
±0,03
Точность повторного позиционирования, мм
±0,02
Ускорение
до 1G
Напряжение, В
380
Частота тока, Гц
50
Гарантия на станок
2 года
Лазер:
Тип лазера
Оптоволоконный лазер
Режущая голова
METALTEC CH 3000
Производитель лазера
RAYCUS
Мощность лазера, Вт
1500
Длина волны лазера, нм
1070
Срок работы лазера, ч
до 100 000
Гарантия на лазерный источник
2 года
Двигатели:
Двигатели по осям X, Y, кВт
Серводвигатель Leadshine 1,3 / 1 кВт (Тайвань)
Двигатель по оси Z, кВт
Серводвигатель Leadshine 0,4 кВт (Тайвань)
Резка:
Максимальная толщина резки, мм (углеродистая сталь)
14
Максимальная скорость резки, м/мин
До 30
Максимальная скорость холостого хода, м/мин
До 100
Минимальная ширина резки, мм
0,12
Габаритные размеры:
Длина, мм
4400
Ширина, мм
2200
Высота, мм
1600
Вес, кг
3500
