Пневматический резьбонарезной манипулятор PTM-16

Вернуться назад в:

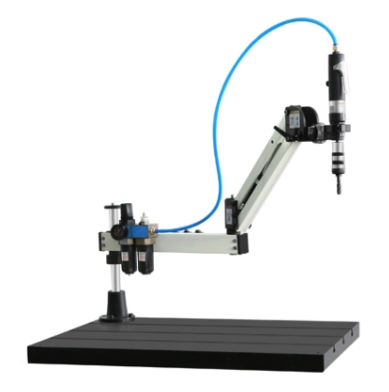

Пневматический резьбонарезной манипулятор PTM-16

Артикул: PTM-16
(0)
122 453 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Основные характеристики
Артикул
PTM-16
Производитель

Станок для качественного нарезания резьбы от М3 до М16 с помощью метчиков в различных заготовках из металла, пластика и других материалов.

Оснащается специальными патронами для плашек, что позволяет нарезать наружную резьбу.

Резьбонарезной станок PTM-16 — пневматический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение пневматического привода на необходимое для нарезки резьбы в пространстве: вертикальное, горизонтальное и на 360 градусов в каждом положении.

Особенности и преимущества

  • Нарезание резьбы различного размера метчиками разных стандартов (метрических, дюймовых) и с разными хвостовиками ISO (ГОСТ), JIS, DIN371, DIN 376.
  • Обеспечивает соосность при нарезании резьбы.
  • Нарезание как правой так и левой резьбы в разных плоскостях за счет специального поворотного устройства, входящего в комплект поставки.
  • Сокращение времени нарезки резьбы в 5-10 раз!
  • Исключает поломку метчиков.
  • Широкий охват рабочей зоны на 1000 мм в одну сторону или 2000 мм в обе стороны.
  • Оснащен поворотной консолью, которая обеспечивает разные пространственные положения привода для нарезания резьбы: горизонтальное, вертикальное и под любым другим углом.

Технические характеристики

Расход воздуха 3000-3300 л/мин
Размер нарезаемой резьбы M3-M16
Стандарты метчиков ISO, JIS, DIN371, DIN376
Типы нарезаемой резьбы правая, левая
Стандарты нарезаемой резьбы метрическая, дюймовая
Расположение привода универсальное (привод оснащен поворотной консолью)
Масса 20 кг
Рабочее давление 6,3 бар
Охват рабочей зоны 1000 мм
Частота вращения 300 об/мин
Давление воздуха 6-8 кг/см2
Стандартный комплект патронов M3, M4, M5, M6-M8, M10, M12, M16

Стандартная комплектация

  • Пневматический привод.
  • Устройство подготовки воздуха.
  • Пантограф-манипулятор.
  • Набор моментных патронов для метчиков М3-М16 стандарта DIN.
  • Консоль (вертикальная или универсальная) для крепления привода на манипуляторе в зависимости от модификации модели резьбонарезного манипулятора.

Патроны для метчиков оснащены специальным устройством, предохраняющим их от поломки при возникающем сопротивлении в режиме нарезки. Резьбонарезной патрон можно настроить на необходимый момент, что позволит производить нарезку в материалах разной твердости.

Аксессуары

  • Верстак-стол WB-5080.
  • Верстак-стол WB-6090.
  • Плита к верстаку.
  • Мобильное магнитное устройство для фиксации манипулятора на металлическом основании PML-300.
  • Мобильное магнитное устройство для фиксации манипулятора на металлическом основании PML-600.
  • Резьбонарезные моментные патроны для метрической и дюймовой резьбы различных стандартов ISO, JIS, DIN371, DIN 376.
