Машина для снятия фаски с труб OCD-170

Вернуться назад в:

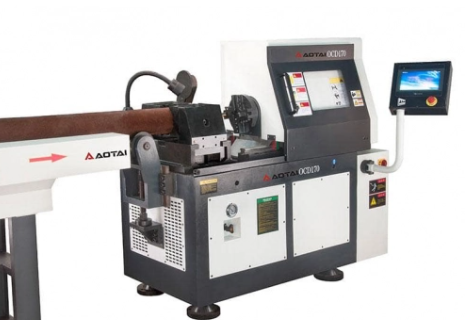

Машина для снятия фаски с труб OCD-170

Артикул: OCD-170
(0)
Стоимость по запросу
В наличии
Способы оплаты
Основные характеристики
Артикул
OCD-170
Производитель

Серия станков OCD предназначена для качественного и быстрого снятия фаски, а также обработки больших объемов труб с внешним диаметром до 1220 мм. Оснащены автоцентрирующейся гидравлической зажимной системой, подстраивающейся под систему подъема/опускания самого станка, что существенно облегчает и автоматизирует работу с трубами различных диаметров. Выполняют обработку кромки большинства видов сталей — углеродистых, нержавеющих, легированных.

Особенности

  • Обработка труб большого объема.
  • Модельный ряд из 4 машин, используемых в зависимости от требований к обработке.
  • Управление производится с дисплея, запуск одной кнопкой.
  • Система регулировки позиционирования труб для работы в режиме потока.
  • Функция подъема/опускания машины, отлично адаптирующаяся к различным диаметрам труб.
  • Гидравлический зажим, двойной V-образный прижимной блок, работающий вместе с гидравлическим зажимом.
  • Прижимная сила: регулируется в диапазоне от 0,5 до 20 т в зависимости от толщины стенки трубы.

Возможности

  • Снятие фаски c труб.
  • Составная фаска.
  • Расточка.
  • Торцевание.

*При необходимости возможны другие формы фаски, углы резцов и материалы обрабатываемых труб (уточняйте у наших специалистов).

Технические характеристики

Модель OCD-170
Внешний диаметр труб 25,4-168 мм
Скорость вращения 200 об/мин
Мин. длина 250 мм
Толщина I 4-20 мм
II 4-40 мм
Мощность двигателя Резка 5,5 кВт
Зажим 0,5 кВт
Питание 0,75 кВт
Подъем/Опускание 1,1 кВт
Требуемая мощность 380 В, 50-60 Гц, 3 ф.
Диапазон хода 200 мм
Длина подачи 150-500 мм
Скорость подачи 0-1000 мм/мин
Кол-во режущих пластин 4
Отклонение угла ± 0,5 мм
Вертикальное отклонение ± 0,5 мм при наружном диаметре трубы 300 мм

Время обработки труб

Материал* 51×4,5 мм 63×6 мм 89×8 мм 114×10 мм 159×10 мм
Углеродистая сталь 8 с 9 с 16 с 20 с 36 с
Нержавеющая сталь 8 с 9 с 18 с 22 с 40 с

* Диаметр трубы умножается на толщину стенки трубы.

Пример: станок OCD-170, фаска под углом 30 градусов
Время подготовки машины к обработке очередной трубы составляет: 5 с для фиксации, 15 с подача без загрузки, 5 с зажим и отпуск
