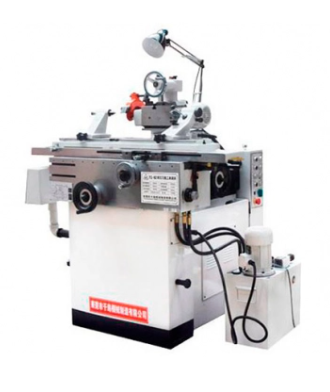

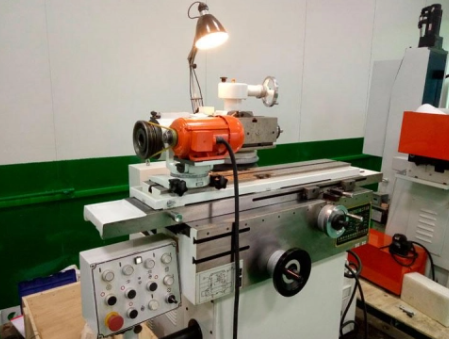

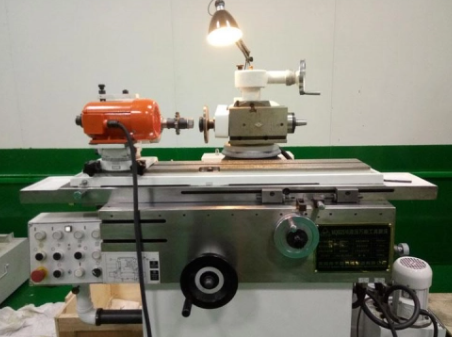

Гидравлический универсальный заточный станок MQ6025YA
Гидравлический универсальный заточный станок MQ6025YA
Гидравлический универсально-заточный станок MQ6025YA применяется для инструментов из быстрорежущей стали, твердых сплавов и других материалов, также удобен для заточки цилиндрических, наружных и плоских канавок и формовочных поверхностей.
При комплектации со специальными принадлежностями также может шлифовать различные шестерни, червячные фрезы для червячной шестерни, фасонные фрезы, концевые сферические фрезы, спиральные сверла, конические развертки и др.
Рабочая передняя бабка вращается в двух направлениях и имеет с одного торца NT50, с другого внутренний конус, которые соответствуют международным стандартам, применяется к разным типам инструментов и захватам.
Особенности
- Подвижная конструкция шлифовального диска позволяет производить регулировку в двумерном пространстве.
- Рабочий стол поддерживается линейными направляющими с усиленной нагрузкой.
- Запуск рабочего стола возможен вручную либо посредством гидравлической бесступенчатой регулировки скорости.
Технические характеристики
Максимальное расстояние между вершинами передней и задней бабок | 545 мм |
Максимальное расстояние между вершинами левой и правой задней бабок | 650 мм |
Максимальный диаметр заточки | 250 мм |
Высота центра вершины | 130 мм |
Максимальная длина обтачиваемой цилиндрической канавки | 270 мм |
Ручное перемещение рабочего стола | 400 мм |
Гидравлическое перемещение рабочего стола | 400 мм |
Максимальный угол вращения рабочего стола | ±45° |
Ход перемещения рамы шлифовального диска горизонтально/вертикально | 230/250 мм |
Скорость механического подъема и спуска рамы шлифовального диска | 290 мм/мин |
Расстояние между валом шлифовального диска и рабочим столом (максимум/минимум) | 398/48 мм |
Угол вращения рамы шлифовального диска в горизонтальном направлении | 360° |
Угол наклона рамы шлифовального диска | ±15° |
Скорость вращения шпинделя шлифовального диска | 4000 об/мин |
Общая мощность станка | 3,15 кВт |
Габариты станка | 1340×1320×1320 мм |
Габариты упаковки | 182×155×164 мм |
Масса | 1150 кг |
Стандартная комплектация
- Универсальный заточный аппарат, 1 компл.
- Правая/левая бабка, 1 компл.
- Инструмент для правки шлифкруга, 1 компл.
- Защитный кожух шлифовального диска, 1 компл.
- Центральный вал для внутренней шлифовки, 1 компл.
- Приспособление для поддержки инструмента, 14 шт.
- Центральный стержень Ø22, 27, 32, по 1 шт. каждого диаметра.
- Натяжной стержень М24 (NT50), 1 компл.
- Шестигранный торцевой гаечный ключ, 1 компл.
- Опорная ножка, 1 компл.
- Шлифовальный диск, 1 компл.
Дополнительная комплектация
- Заточный аппарат для сферических фрезерных резцов и токарных фрез 50EF, 1 компл.
- Универсальный заточный аппарат для сверлильных метчиков 50K, 1 шт.
- Электрический трехцанговый заточный аппарат 50S, 1 компл.
- Универсальный инструмент для правки шлифовального круга, 1 компл.
- Магнитная плита с постоянными магнитами, 1 компл.
- Промышленный пылесос, 1 компл.
- Универсальные тиски, 1 компл.
- Балансир шлифовального круга, 1 компл.
- Система охлаждения, 1 компл.
- Комплект цанговых патронов, 1 компл.
- Механизм микроподачи рабочего стола, 14 шт.
- Электронно-цифровой дисплей, 1 компл.
- Инструмент для правки шлифовального круга с двумя торцевыми поверхностями, 1 компл.
- Оптический цифровой дисплей для правки шлифовального круга, 1 компл.
- Универсальная подставка для заточки, 1 компл.
