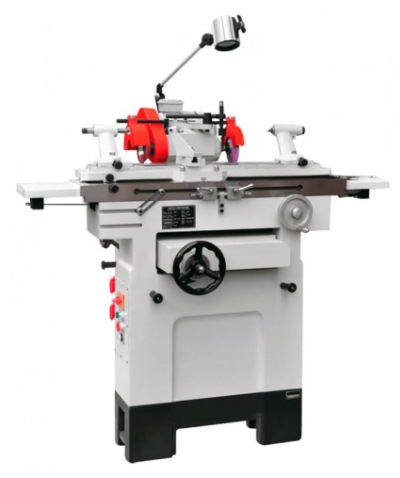

Универсальный заточный станок MQ6025A
Универсальный заточный станок MQ6025A
Станок MQ6025A применяется для заточки лезвий инструментов из быстрорежущей стали, из твердых сплавов или других материалов, наружных и плоских канавок и формовочных поверхностей. В комплекте с особыми принадлежностями также может шлифовать различные шестерни, червячные фрезы для червячной шестерни, фасонные фрезы, концевые сферические фрезы, спиральные сверла, конические развертки и др.
Рабочая передняя бабка имеет с одного торца NT50, с другого внутренний КМ5, которые соответствуют международным стандартам, применяются к разным типам инструментов и захватам.
Особенности
- Подвижная конструкция рамы шлифовального диска, возможна регулировка в двумерном пространстве.
- Рабочая передняя бабка вращается в двух направлениях.
- Рабочий стол поддерживается линейными направляющими.
Технические характеристики
Максимальный диаметр | 250 мм |
Максимальное расстояние между центрами | 700 мм |
Размеры рабочего стола | 940×135 мм |
Максимальное перемещение рабочего стола в продольном направлении | 480 мм |
Максимальный угол вращения рабочего стола | 120°(60°) |
Максимальное перемещение шлифовальной головки (или фартука) в горизонтальном направлении | 225 мм |
Расстояние между центральными линиями шлифовального диска и центром | 50-265 мм |
Максимальное перемещение шлифовальной головки в вертикальном направлении | 270 мм |
Перемещение центральной линии шлифовального диска снизу вверх относительно центра | 200 мм |
Перемещение центральной линии шлифовального диска сверху вниз относительно вершины | 65 мм |
Угол вращения шлифовальной головки в горизонтальной плоскости | 360° |
Угол вращения шлифовальной головки в вертикальной плоскости | 30°(±15°) |
Концевая конусность шпинделя | КМ3 |
Мощность электродвигателя шлифовальной головки | 0,85/1,1 кВт |
Скорость вращения электродвигателя шлифовальной головки | 1400/2800 об/мин |
Скорость вращения шпинделя шлифовальной головки | 3010/6010 об/мин |
Электродвигатель цилиндрической дополнительной оснастки (50 Гц) | 0,25 кВт |
Скорость вращения электродвигателя цилиндрической дополнительной оснастки (50 Гц) | 1400 об/мин |
Габариты | 2050×1500×2000 мм |
Масса | 950 кг |
Стандартная комплектация
- Универсальный заточный аппарат, 1 компл.
- Правая/левая бабка, 1 шт. каждая.
- Инструмент для правки шлифкруга, 1 компл.
- Защитный кожух шлифовального диска, 2 шт.
- Центральный вал для внутренней шлифовки, 1 шт.
- Приспособление для поддержки инструмента, 1 компл.
- Центральный стержень Ø22, 27, 32 мм, по 1 шт. каждого диаметра.
- Натяжной стержень М24 (NT50), 1 шт.
- Шестигранный торцевой гаечный ключ, 1 компл.
- Опорная ножка, 3 шт.
- Шлифовальный диск, 2 шт.
Дополнительная комплектация
- Заточный аппарат для лезвий торцевой фрезы 50D, 1 компл.
- Заточный аппарат для сферических фрезерных резцов и токарных фрез 50EF, 1 компл.
- Высокоточный аппарат для заточки ружейного сверла 50Q, 1 компл.
- Универсальный заточный аппарат для сверлильных метчиков 50K, 1 компл.
- Электрический трехцанговый заточный аппарат 50S, 1 компл.
- Высокоточный аппарат для заточки лезвий 50KQ, 1 компл.
- Инструмент для дуговой правки, 1 компл.
- Электрический пробойный формирователь, 1 компл.
- Магнитная плита с постоянными магнитами, 1 компл.
- Тиски, 1 компл.
- Электронно-цифровой дисплей, 1 компл.
- Промышленный пылесос, 1 компл.
- Система охлаждения, 1 компл.
- Подставка под ящик с инструментами, 1 компл.
- Шлифовальный диск, 1 компл.
