Технические характеристики

Артикул	BY-300B
Напряжение	220 В
Модель патрона	D 300-400
Высота рабочего стола	510 мм
Диаметр планшайбы	450 мм
Угол наклона	0-90 °
Горизонтальная грузоподъемность	300 кг
Вертикальная грузоподъемность	150 кг
Скорость вращения	0,2-3 об/мин
Габариты (Д*Ш*В)	520x520x500 мм

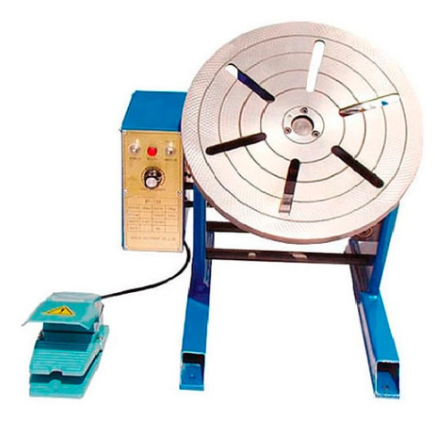

Позиционер предназначен для установки детали с центровкой в патроне; вращением, изменением угла наклона стола до 90˚ при сварке арматуры - приварка седла к корпусу, приварка фланцев к корпусу как в горизонтальном так и вертикальном положении стола при сварке фланцев с патрубком, отводов, переходов с патрубками, тубами, тройниками, наплавка седла, диска, клина. Быстрозажимной патрон трех кулачковый предназначен для центровки и зажима детали на столе.

Преимущество сварочного позиционера с быстрозажимным патроном это механизация сварочного процесса сварки неповоротных стыков к сварке механизированной с вращением детали с одной скоростью, под необходимым углом детали и горелки обеспечивает получения качественной сварки, наплавки без исправлений и доработок, а следовательно уменьшения времени сварки.

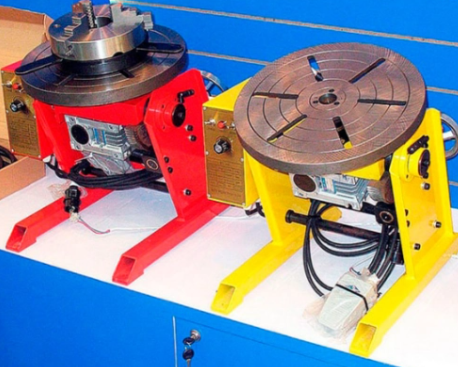

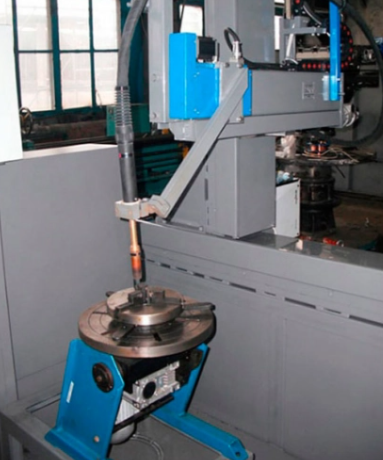

Сварочные позиционеры с состоят из установочной рамы, механизма наклона стола, электрического блока с панелью управления педали пуска и быстрозажимного патрона. Панель управления снабжена переключателями направления вращения планшайбы (стола), остановки, регулировки скорости вращения (стола) при помощи частотного преобразователя. Дополнительно позиционер комплектуется штативом для крепления горелки.

Особенности трехкулачковых быстрозажимных патронов D-серии:

• Фиксирует свариваемую деталь на сварочном столе
• Диапазон диаметров: 1,5–1000 мм
• Грузоподъемность: 0–1000 кг

Особенности трехкулачковых быстрозажимных патронов для труб С-серии:

• Фиксирует свариваемую трубу на сварочном столе
• Диапазон диаметров: 1,5–1000 мм
• Грузоподъемность: 0–1000 кг
