Сварочный позиционер — это механическое устройство, предназначением которого является установка изделия в наиболее удобное положение для сборочных работ с последующей сваркой. Сварочный позиционер отличается от манипулятора тем, что вращает изделие со скоростью сварки. Он поворачивает и удерживает изделие в нужном для удобной сварки положении с помощью зажимов и иных приспособлений.

Сварочный позиционер является вспомогательным сварочным оборудованием. Он может быть применён при автоматической, полуавтоматической или ручной сварке, а также является специальным сварочным оборудованием, используемым  для фиксации позиции заготовки при сварке, включающей вращение.

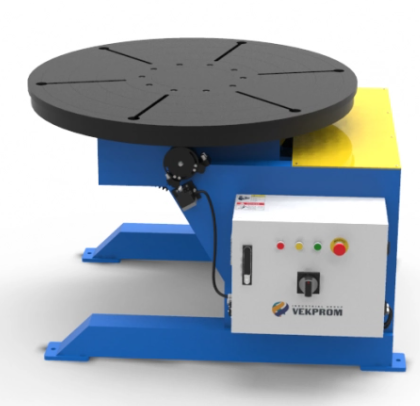

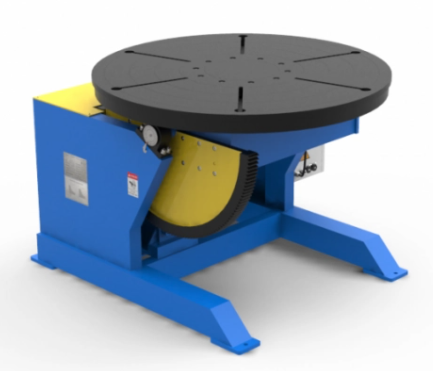

Позиционеры серии HBJ состоят из жесткой сварной рамы, поз.1, на вращающейся оси которой установлен механизм поворота стола, поз.4, и полушестерня, поз.3, механизма наклона. Приводы вращения и наклона стола состоят из понижающего редуктора и электродвигателя, поз.5 и 2. Мощность установленных приводов соответствуют грузоподъемности позиционера. Вращающийся стол, поз.4, оснащен узлом проводника сварочного тока. На раме установлен электрический шкаф управления. Позиционеры серии HBJ оснащаются выносным дистанционным пультом управления, с помощью которого оператор может управлять позиционером в удобном для себя месте.

Тип	Грузоп., кг	Частота вращ., об/мин	Скор. накл., об/мин	Угол накл., °	Ø планш., мм	Мощн. двиг. вращения, кВт	Мощн. двиг. наклона, кВт	Макс. эксцентр., мм	Макс. смещ. центра тяжести, мм
HBJ-06	600	0.05-0.5	0.4	0-90	1000	0.37	0.75	150	200

Поворот стола

Стол позиционера может вращаться в любом направлении в той плоскости, в которой он установлен. Оператор может включить привод поворота стола во время сварки и остановить вращение стола в любой момент. Привод механизма поворота включает в себя червячный редуктор и электромотор переменного тока. В зависимости от грузоподъемности позиционера могут применяться многоступенчатые червячные редукторы, которые обеспечивают достаточную мощность и плавность хода. Мощность установленного электродвигателя также соответствует грузоподъемности позиционера. Скорость поворота стола регулируется в определенных пределах частотным преобразователем переменного тока (см. таблицу «Технические характеристики»). Червячная передача редуктора может быть автоматически заблокирована, когда стол нагружен и расположен под наклоном, и эксцентричность не превышает установленных пределов.

Эксцентричность зависит от нагрузки: чем меньше нагрузка, тем больше эксцентричность. В таблице ниже приведены значения эксцентриситета для моделей HBJ позиционеров различной грузоподъемности.

Модель	HBJ-06
Грузоподъемность, т	0,6
Эксцентриситет, мм	150
eLD1, кг	—
eLD2, кг.	600
eLD3, кг.	450
eLD4, кг.	360
eLD5, кг.	300
eLD6, кг.	224
eLD7, кг.	200
eLD8, кг.	—
eLD9, кг.	—
eLD10, кг.	—
eLD11, кг.	—

---

Наклон стола

---

В зависимости от типа детали и технологических потребностей стол может быть наклонен или опрокинут в диапазоне углов 0° - 90° (120º). Стол можно наклонять и останавливать в любом положении в пределах этого диапазона, предельные значения наклона контролируются ограничителями хода. Привод механизма наклона включает в себя червячный редуктор и электромотор переменного тока. В зависимости от грузоподъемности позиционера применяются многоступенчатые червячные редукторы, которые обеспечивают достаточную мощность и плавность хода. Мощность установленного электродвигателя также соответствует грузоподъемности позиционера. Скорость наклона стола постоянная. Редуктор наклона стола так же имеет автоматическую блокировку в пределах допустимых нагрузок. Расстояние от центра тяжести заготовки до плоскости стола зависит от нагрузки: чем меньше нагрузка, тем больше расстояние до центра тяжести.

Модель	HBJ-06
Грузоподъемность, тн.	0,6
Центр тяжести, мм	200
LD1, кг.	—
LD2, кг.	600
LD3, кг.	480
LD4, кг.	400
LD5, кг.	340
LD6, кг.	300
LD7, кг.	260
LD8, кг.	240
LD9, кг.
LD10, кг.
LD11, кг.
LD12, кг.
