Позиционер с гидравлической системой подъема планшайбы HYD-50
Вернуться назад в:

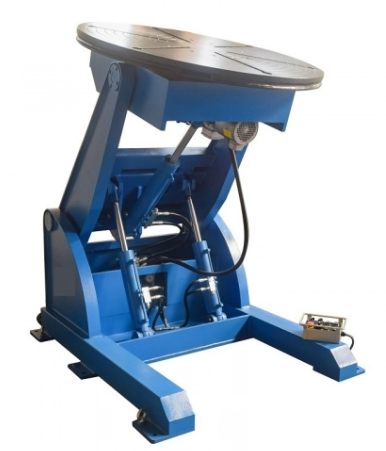

Позиционер с гидравлической системой подъема планшайбы HYD-50
При подборе сварочного позиционера большой грузоподъемности, приходится учитывать не столько его номинальную грузоподъемность, сколько допустимые моменты наклона. Это позволяет использовать планшайбы большого диаметра без значительного увеличения загрузочной высоты, увеличить допустимый опрокидывающий момент при наклоне тяжелых деталей.
При увеличении диаметра планшайбы сверх указанного размера требуется устройство приямка, перепада фундамента, или дополнительной несущей рамы под станину вращателя. Сварочные позиционеры могут комплектоваться приводами под разные моменты и скорости вращения детали даже в одном диапазоне нагрузки.
| Макс. грузоподъемность (кг.) | 5000 |
| Диаметр планшайбы (мм) | Ø1500 |
| Скорость вращения (об/мин) | 0.05-0.5 |
| Мощность двигателя вращения (кВт) | 1.5 |
| Мощность двигателя наклона (кВт) | 3 |
| Угол наклона | -30/120° |
| Высота до поворотного стола (мм) | 1000-1600 |
| Макс. эксцентриситет (мм) | 200 |
| Макс. смещение центра тяжести (мм) | 300 |
Чертеж позиционера с гидравлической системой регулировки высоты подъема и наклона стола грузоподъемностью 2 тонны
Чертеж позиционера с гидравлической системой регулировки высоты подъема и наклона стола грузоподъемностью 3 тонны
