Сварочный позиционер BY-300

Вернуться назад в:

Сварочный позиционер BY-300

Артикул: BY-300
(0)
Стоимость по запросу
В наличии
Способы оплаты
Основные характеристики
Артикул
BY-300
Производитель

Технические характеристики

Артикул BY-300
Напряжение 220 В
Угол наклона 0-90 °
Горизонтальная грузоподъемность 300 кг
Вертикальная грузоподъемность 150 кг
Диаметр планшайбы 450 мм
Скорость вращения 0,2-2,5 об/мин
Вес 62 кг

Сварочный позиционер для ручной и механизированной сварки труб и сварочных изделий сложной формы весом до 300 кг. Позволяет фиксировать изделие в положении, удобном для выполнения сварочных работ, либо вращать свариваемую деталь с заданной скоростью.

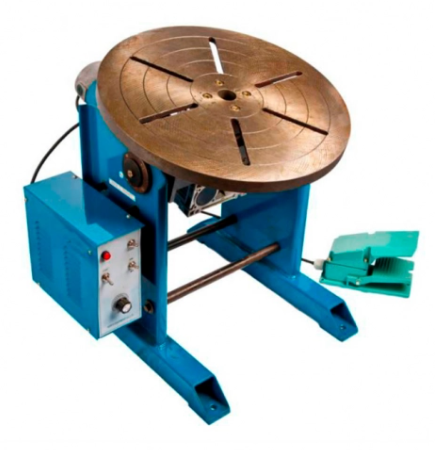

Модель BY-300 представлена в виде поворотного стола с планшайбой диаметром 450 мм, на которой размещают свариваемые изделия, закрепляя их с помощью крепежных болтов и прижимных пластин. Для этого на планшайбе выполнены шесть сквозных прорезей. Для крепления в сварочный вращатель BY-300 заготовок цилиндрической формы на планшайбу может быть установлен быстрозажимной патрон модели D-300 или D-400 с диапазоном зажимаемых диаметров от 80 мм до 380 мм. Планшайба может быть наклонена на угол от 0° до 90°, для этого на корпусе установлен самотормозящийся червячный редуктор с ручным приводом.

Конструктивно сварочный позиционер BY 300 состоит из:

  • установочной рамы
  • электропривода
  • механизма наклона поворотного стола (планшайбы)
  • педали пуска вращения

Для удобства проведения сварочных работ сварщик использует выносную педаль управления, которой комплектуется сварочный вращатель BY 300. Блок управления, установленный на корпусе позиционера, оснащён переключателями, которые определяют направление вращения планшайбы и включение оборудования, а также регулятором плавного изменения скорости вращения планшайбы в диапазоне от 0,2 до 2,5 об/мин.
