Технические характеристики

Артикул	BY-600
Напряжение	220 В
Угол наклона	0-90 °
Горизонтальная грузоподъемность	600 кг
Вертикальная грузоподъемность	300 кг
Диаметр планшайбы	650 мм
Скорость вращения	0,15-1,8 об/мин
Вес	186 кг
Габариты (Д*Ш*В)	650x800x675 мм

Сварочный позиционер, поднимая, вращая и наклоняя заготовку, создаёт ей оптимальное положение для сварки и сборки. Планшайба, которой оборудован сварочный позиционер, имеет возможность разворачиваться от 0 до 90°, и, таким образом, может устанавливать любой сварочный угол. Класс устройств средней грузоподъемности - 600 кг.

Сварочный позиционер для ручной и механизированной сварки труб и сварочных изделий сложной формы весом до 600 кг. Позволяет фиксировать изделие в положении, удобном для выполнения сварочных работ, либо вращать свариваемую деталь с заданной скоростью.

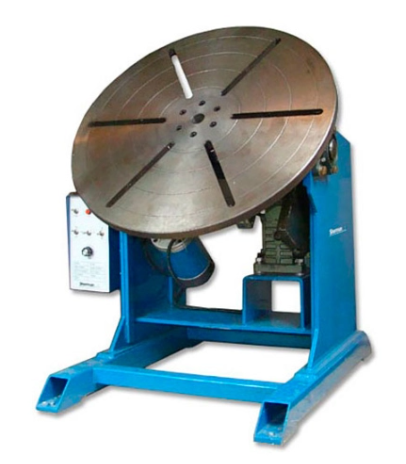

Модель BY-600 представлена в виде поворотного стола с планшайбой диаметром 650 мм, на которой размещают свариваемые изделия, закрепляя их с помощью крепежных болтов и прижимных пластин. Для этого на планшайбе выполнены шесть сквозных прорезей. Для крепления в сварочный вращатель BY-600 заготовок цилиндрической формы на планшайбу может быть установлен быстрозажимной патрон. Планшайба может быть наклонена на угол от 0° до 90°, для этого на корпусе установлен самотормозящийся червячный редуктор с ручным приводом.

Конструктивно сварочный позиционер BY 600 состоит из:

---

• установочной рамы
• электропривода
• механизма наклона поворотного стола (планшайбы)
• педали пуска вращения

Для удобства проведения сварочных работ сварщик использует выносную педаль управления, которой комплектуется сварочный вращатель BY 600. Блок управления, установленный на корпусе позиционера, оснащён переключателями, которые определяют направление вращения планшайбы и включение оборудования, а также регулятором плавного изменения скорости вращения планшайбы в диапазоне от 0,15 до 1,8 об/мин.
