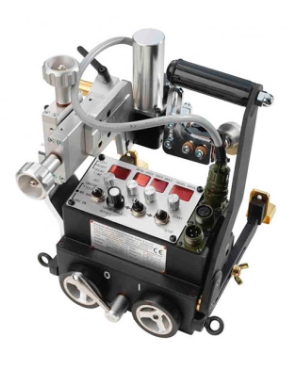

Сварочная каретка HK-7W

Вернуться назад в:

Сварочная каретка HK-7W

Артикул: HK-7W
(0)
156 180 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Основные характеристики
Артикул
HK-7W
Производитель

Технические характеристики

Артикул HK-7W
Угол наклона горелки 45 °
Угол колебаний горелки ±10°
Время задержки в крайних точках 1 ~ 2.5 сек
Смещение центра колебаний 1 ~ ±8°
Вертикальная регулировка положения горелки 50 мм
Горизонтальная регулировка положения горелки 50 мм
Скорость колебаний 1 ~ 99 мм/мин
Скорость движения каретки 0-1200 мм/мин
Вес 10 кг
Габариты (Д*Ш*В) 286.5x275.5x303.8 мм

Всепозиционная автоматическая сварочная каретка HK-7W широко используется в судостроении, при изготовлении мостовых конструкций, вагоностроении, в строительстве, нефтехимии и других отраслях промышленности.

  • Сварочная каретка HK-7W является автоматическим устройствам с широкими возможностями.
  • Вы можете настроить скорость колебаний, амплитуду колебаний, время задержки в крайних точках. Максимальная  скорость каретки составляет 1100 мм/мин.
  • Установленный рычаг отключения действия магнита удобен для очистки каретки от металлической стружки и других металлических частиц.
  • Каретка оснащена индуктивным выключателем. После завершения сварки каретка автоматически остановится. Таким образом, несколькими машинами легко может управлять один человек.
  • Каретка имеет небольшой объем, малый вес и достаточно мобильна. Даже работник, незнакомый с функциями каретки, может легко разобраться благодаря простоте настроек. Блок управления кареткой можно расположить отдельно, чтобы использовать его в качестве пульта дистанционного управления

Способы применения:

Сварка резервуаров с внешним радиусом от 750 мм.

Сварка тавровых соединений.

Сварка с помощью гибкой направляющей.

Сварка в различных положениях.

Панель управления:


  1. L - задержка в левом положении, R – задержка в правом положении, C- задержка по центру (задержка составляет 0 ÷ 2,5 секунды);
  2. Установка скорости колебаний горелки;
  3. Установка угла поворота горелки (Примечание: диапазон регулировки от 0 до 10 градусов);
  4. Скорость перемещения 0 ~ 1100 мм / мин;
  5. Выбор:
    • перемещение каретки со сваркой
    • перемещения каретки без сварочной дуги для моделирования сварки
    • после завершения сварки каретка откатывается назад для заварки кратера
  6. Настройка положения горелки: используется для настройки положения сварочной горелки относительно положение сварного шва;
  7. Выбор направления движения каретки влево или вправо;
  8. Старт / Стоп.

Диапазон регулировки сварочной горелки Диапазон пространственной регулировки 50 мм вверх-вниз, влево-вправо
Диапазон рабочего угла горелки ±45°
Диапазон настраиваемого угла горелки ±10°
Параметры колебания Задержка в крайних точках 0~2.5 сек.
Установка положения отклонения 0~±8°
Скорость колебаний 0~99
Амплитуда колебаний ±10°


Дополнительные аксессуары:



  • Гибкая направляющая 1,8 м. с креплением на отключаемых магнитах, возможны несколько способов соединения направляющей.
  • Комплект упорных накидных роликов для гибкой рейки, узел накидных роликов.
