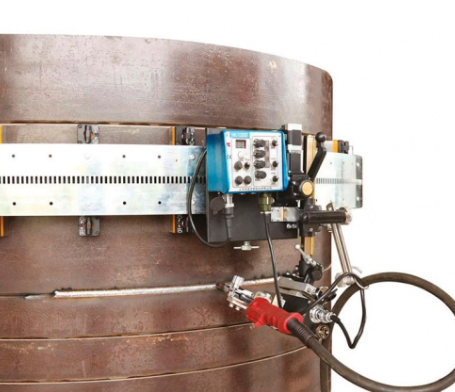

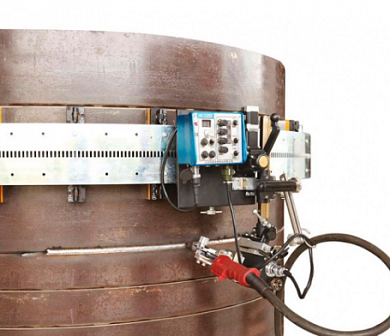

Сварочная каретка Huawei HK-100SE
Сварочная каретка Huawei HK-100SE
Технические характеристики
Артикул | HK-100SE |
Напряжение | 220 В |
Угол регулировки | 360 ° |
Время задержки движения | 0-2,5 с |
Угол наклона при колебании | 15 ° |
Угол наклона горелки | 10 ° |
Вертикальная регулировка положения горелки | 60 мм |
Горизонтальная регулировка положения горелки | 150 мм |
Скорость колебаний | 0-100 мм/мин |
Скорость движения каретки | 0-1200 мм/мин |
Вес | 11 кг |
Габариты (Д*Ш*В) | 480x260x400 мм |
Полуавтоматический сварочный комплекс HK-100SE предназначен для сварки горизонтальных швов на вертикальной плоскости, вертикальных и кольцевых неповоротных стыков крупногабаритных металлоконструкций.
Применяется для сварки поясных и вертикальных стыков при сварке листов обшивки корабельных корпусов, монтаже резервуаров, сосудов и емкостей в химической, пищевой, цементной промышленности. Основой комплекса HK-100SЕ является самоходная каретка, перемещающаяся по направляющему рельсу с креплением на магнитных или вакуумных опорах. Сварка осуществляется с помощью горелки сварочного полуавтомата, которая закрепляется в кронштейне каретки.
Перемещение горелки осуществляется вместе с кареткой. При необходимости, колебания горелки в поперечной плоскости осуществляются с помощью осциллятора.
Параметры сварки и перемещения каретки регулируются с помощью системы управления, представленной в виде блока управления установленного на корпусе каретки. Система управления позволяет регулировать следующие параметры:
- направление и скорость перемещения каретки
- сила сварочного тока
- напряжение на дуге
- скорость подачи проволоки
- частота и амплитуда осцилляций горелки
- время задержки осцилляций горелки в крайних точках.
Синхронизация каретки возможна с источниками питания, оснащенными разъемами внешнего управления 6- PIN. В этом случае, управление всеми параметрами сварки, включая ток, напряжение и скорость подачи проволоки, осуществляется с блока управления кареткой.
Гибкий рельс, по которому перемещается каретка комплекса, крепится к одной из свариваемых деталей с помощью мощных биполярных магнитов, либо, при необходимости сварки немагнитных сталей и сплавов – с помощью вакуумных присосок. Он может располагаться как горизонтально, при сварке продольных или поясных швов, так и вертикально, для сварки вертикальных соединений.
Комплектация
- Сварочная каретка – 1 шт.
- Осциллятор – 1 шт.
- Держатель кабеля – 1 шт.
- Блок питания со шнуром 20 м – 1 шт.
- Кабель синхронизации 0,8 м – 1 шт.
- Кабель соединения со сварочным аппаратом 5 м – 1 шт.
- Гибкий рельс 2 м – 2 шт.
- Предохранитель 3А – 3 шт.
- Набор шестигранных ключей – 1 шт.
- Инструкция по эксплуатации – 1 шт.
