НАЗНАЧЕНИЕ:

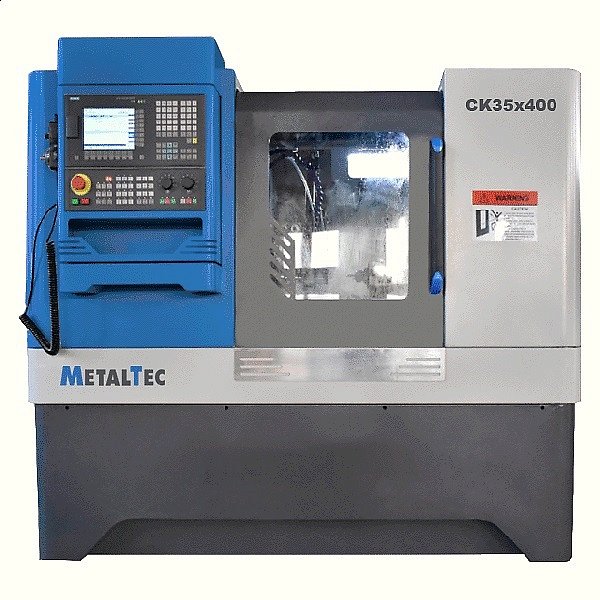

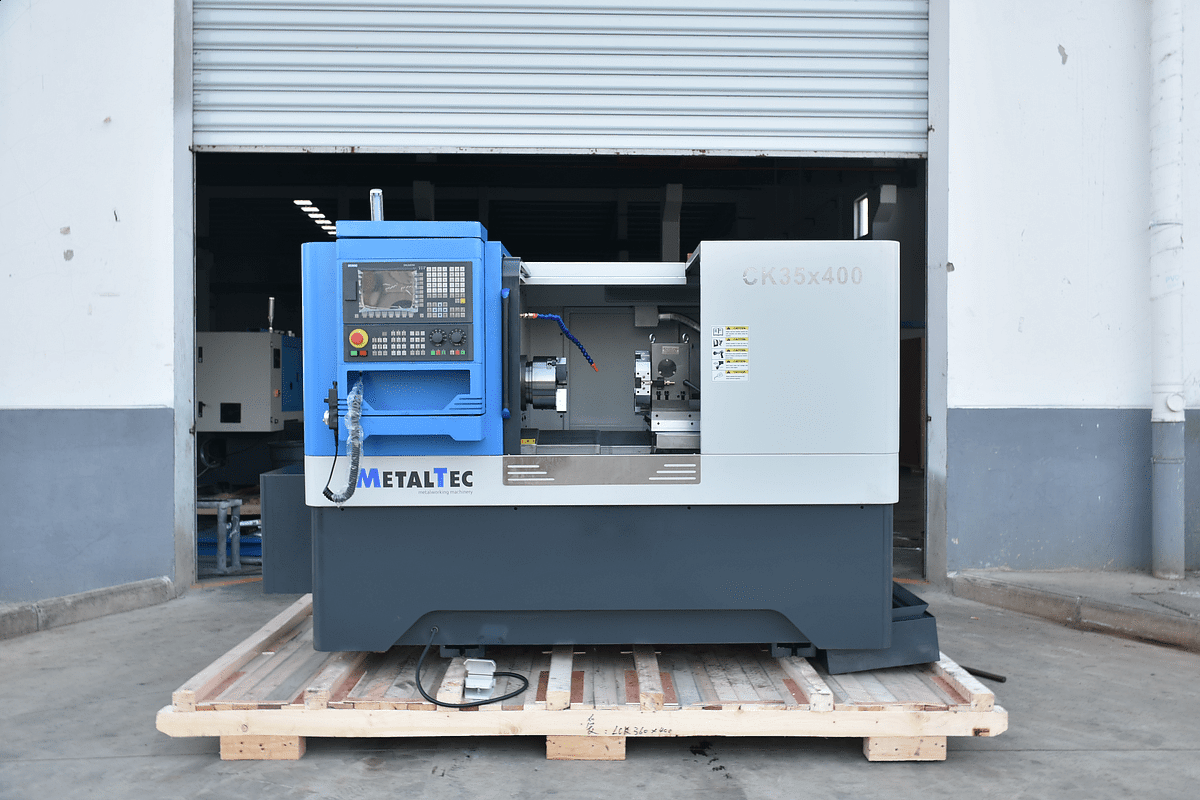

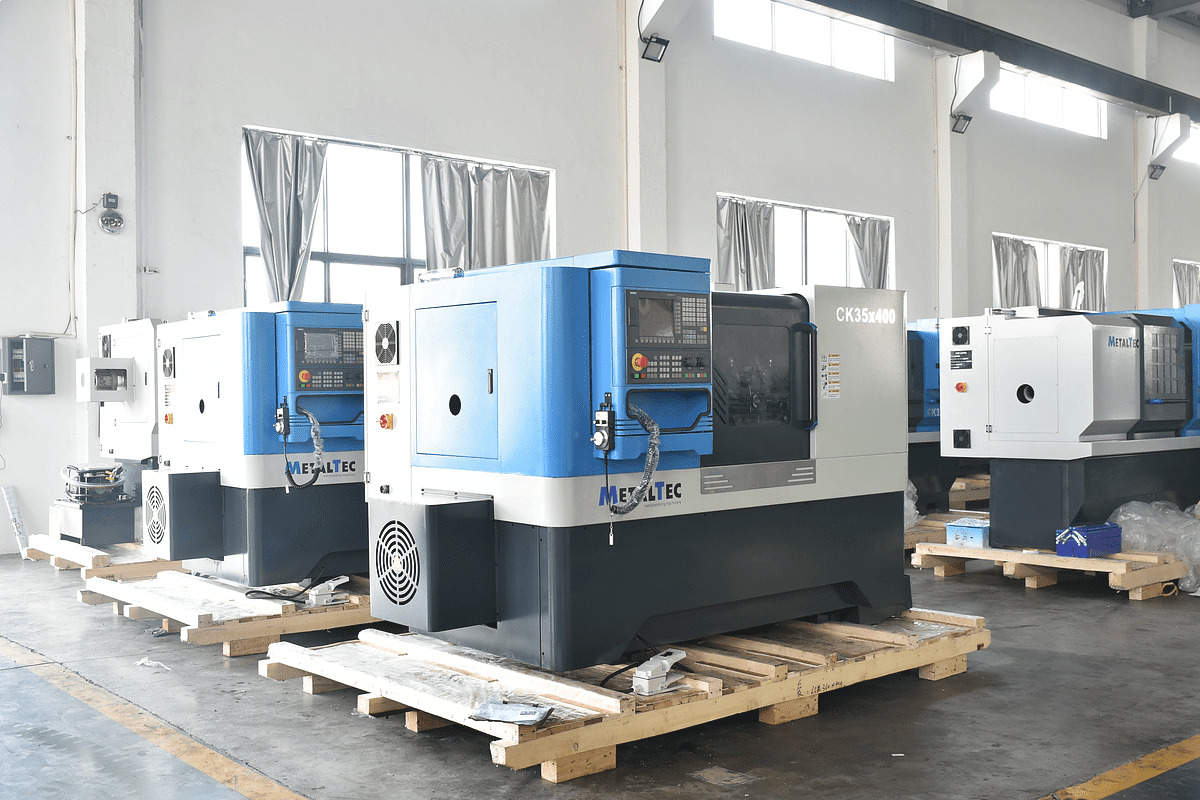

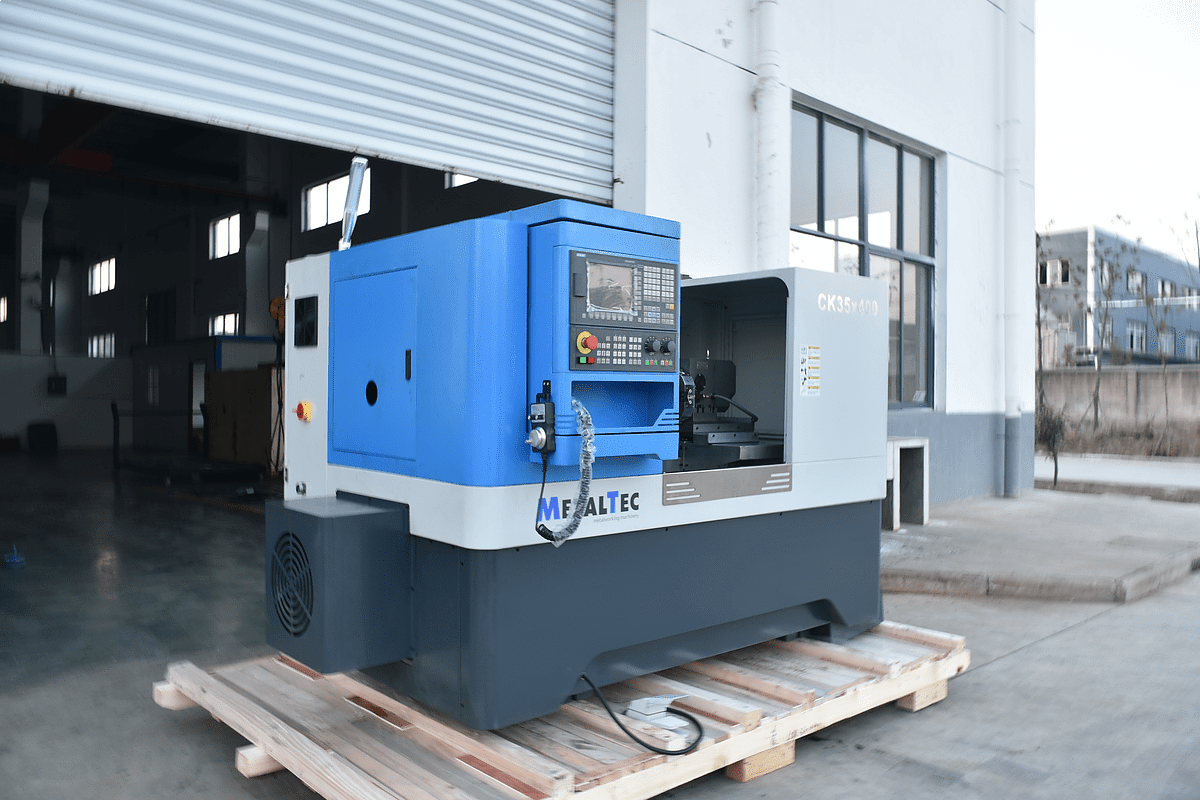

Токарный станок с ЧПУ - MetalTec CK 35x400 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОСОБЕННОСТИ:

• Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
• Жесткие направляющие качения
• Полное кабинетное ограждение
• Проходное отверстие шпинделя 49 мм
• Станина имеет индукционную закалку с твердостью HRC50
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
• Ширина станины 350 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
• Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

ПРЕИМУЩЕСТВА:

• Гарантия 2 года
• Эргономичный дизайн и удобное расположение основных модулей станка
• Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
• Чугунная станина сводит на нет рабочие вибрации
• Мощный двигатель для стабильной и высоко производительной работы
• Подача смазочно-охлаждающей жидкости в зону резки
• Кабинетная защита
• Шкаф с электрокомпонентами, степень защиты IP54

Технические характеристики

Габариты обрабатываемых деталей:
Макс. диаметр обработки над станиной, мм
350
Макс. диаметр обработки над суппортом, мм
180
Расстояние между центрами, мм
400

Станина и направляющие:
Тип станины
Монолитная станина из чугуна
Твердость направляющих станины
HRC 50
Ширина станины, мм
350
Направляющие по оси Z
Качения (Тайвань)
Направляющие по оси Х
Качения (Тайвань)

Система управления и сервоприводы:
Стойка управления
Siemens 808D Advanced
Серводвигатели
Siemens

Шпиндель:
Диаметр проходного отверстия в шпинделе, мм
49
Торец шпинделя
А2-5
Конус шпинделя
MT6
Патрон, мм
200
Скорость вращения
2500 об/мин

Перемещение и скорость подачи:
Ход по оси Х, мм
350
Ход по оси Z, мм
250
Х,Z ускоренная подача , м/мин
10/12

Инструмент:
Тип установки инструмента, мм
6-ти позиционная револьверная голова
Количество устанавливаемого инструмента
6
Размер инструмента, мм
20 x 20

Двигатель:
Мощность шпинделя, кВт
5,5
Мощность системы охлаждения, Вт
120

Габаритные размеры:
Длина, мм
2050
Ширина, мм
1400
Высота, мм
1620
Вес, кг
1800

Габаритные размеры в упаковке:
Длина , мм
2220
Ширина, мм
1650
Высота, мм
1880
Вес, кг
2000

Конструктивные особенности

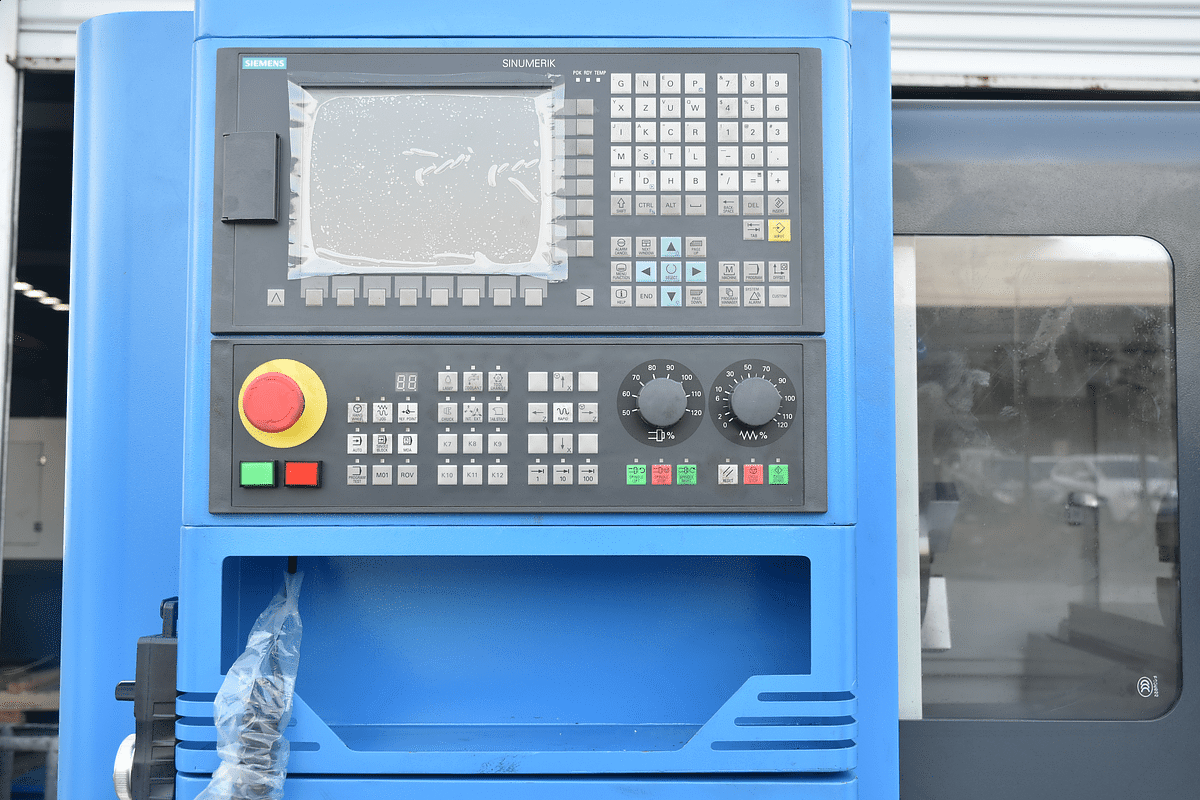

	SINUMERIK 808D Advanced Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Двигатели подачи SINAMICS с их идеальными динамикой и точностью. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

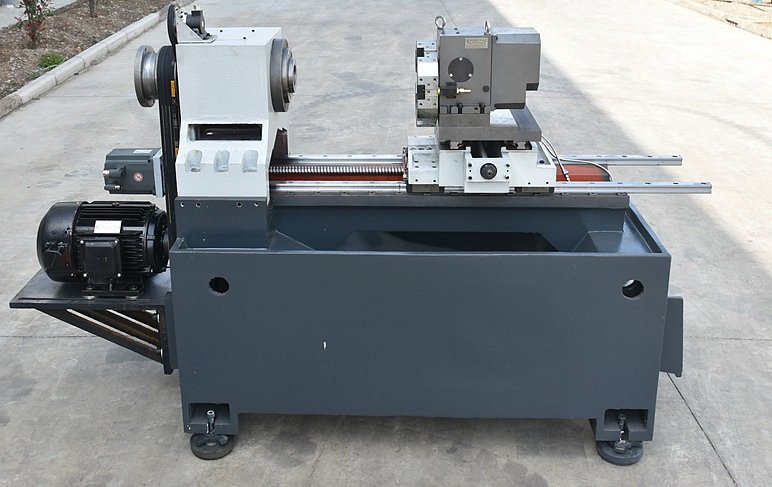

	МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

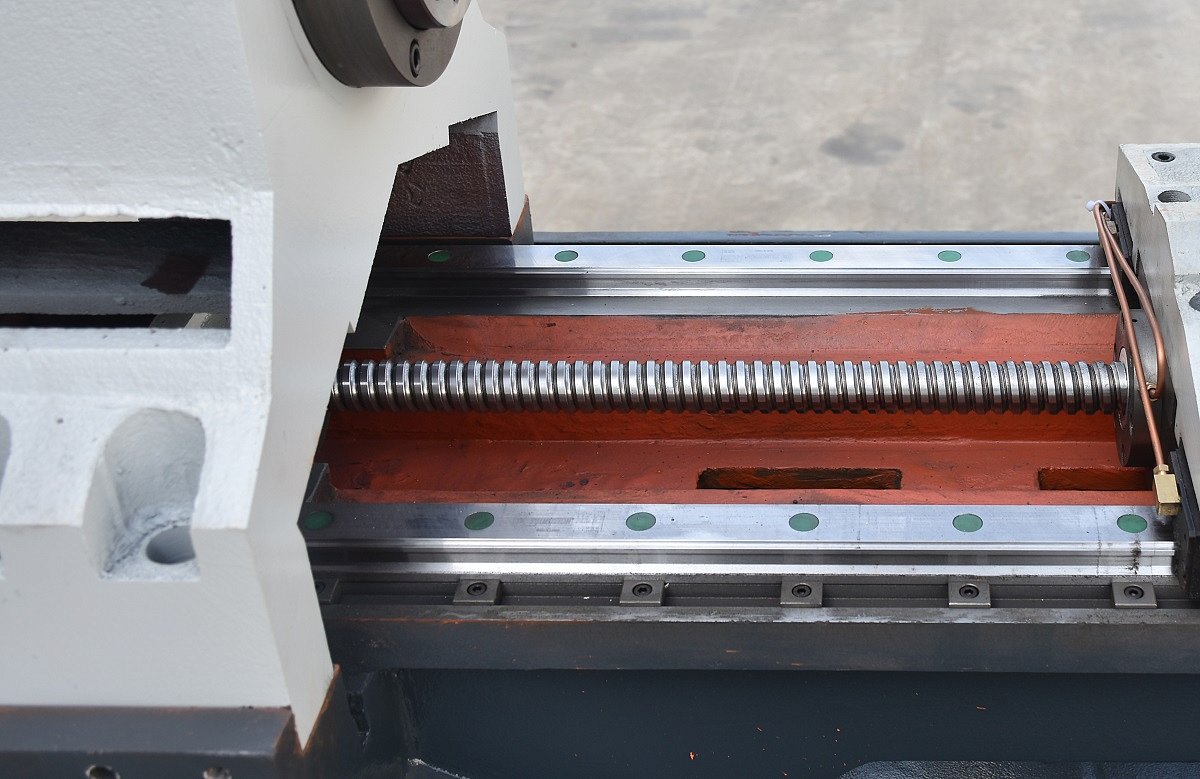

	НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ) Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью. Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания. Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. Основная область применения: станки с ЧПУ и обрабатывающие центры
	ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. Проходное отверстие шпинделя 49 мм.

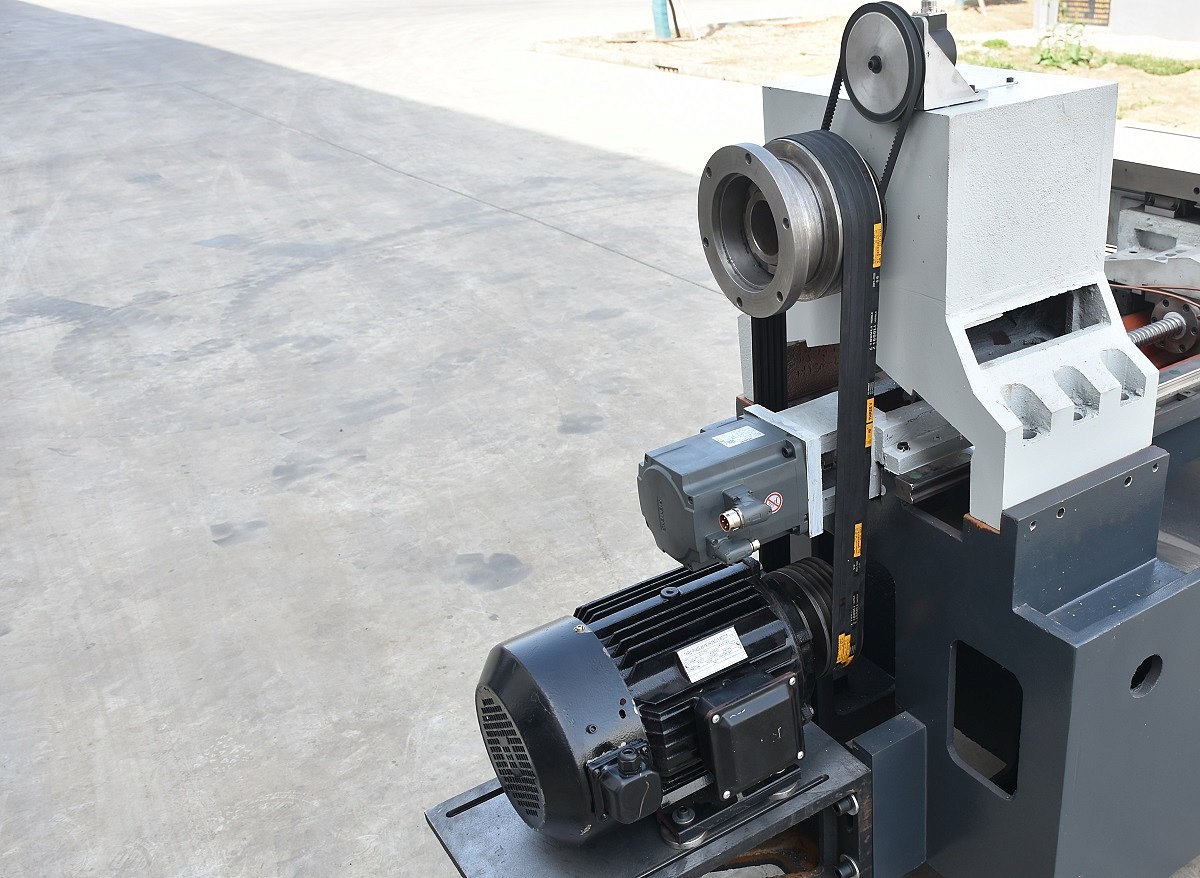

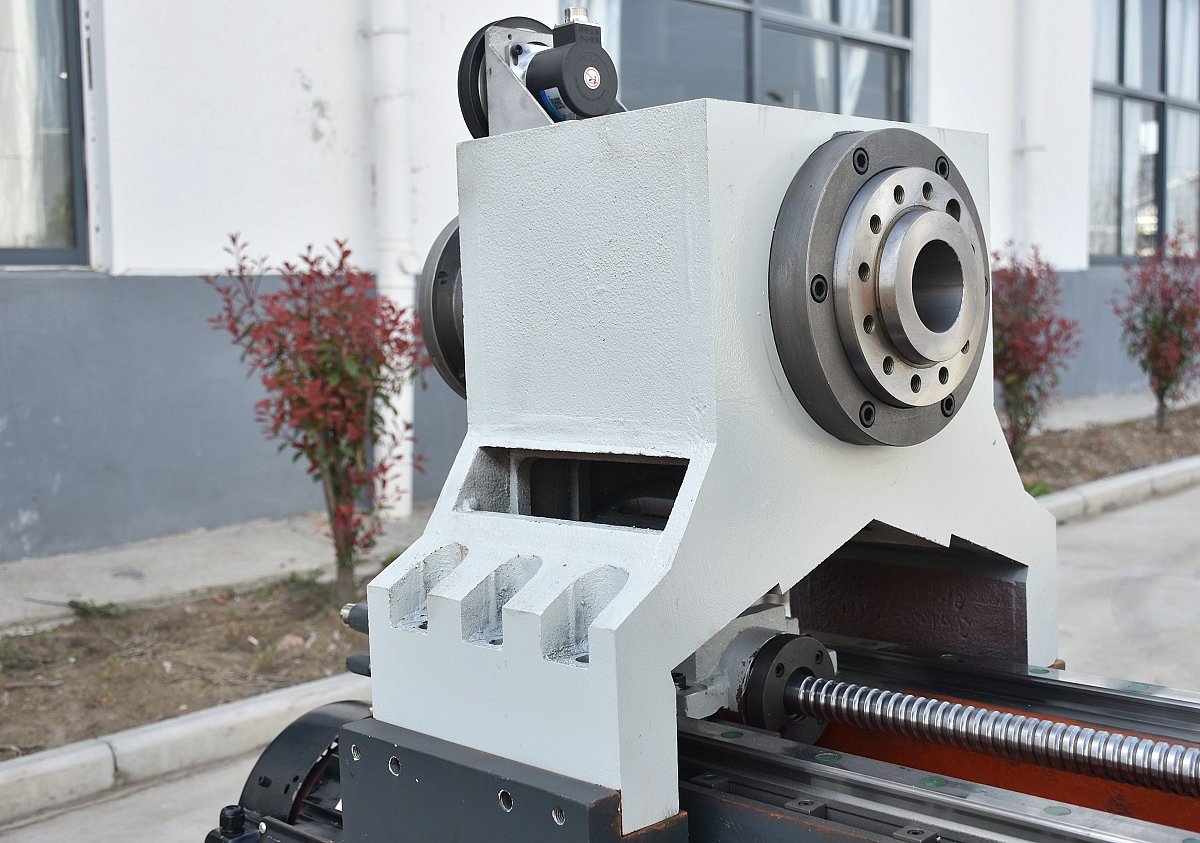

	КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность главного привода - 5,5 кВт.

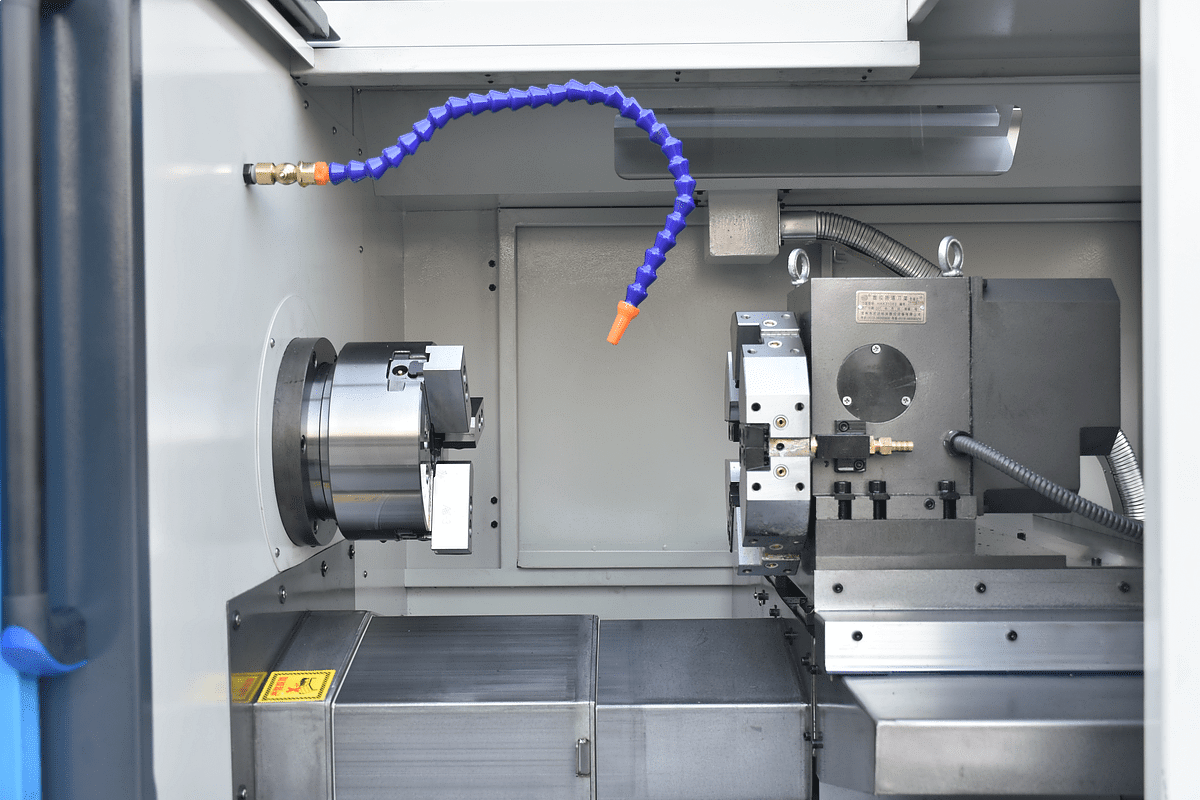

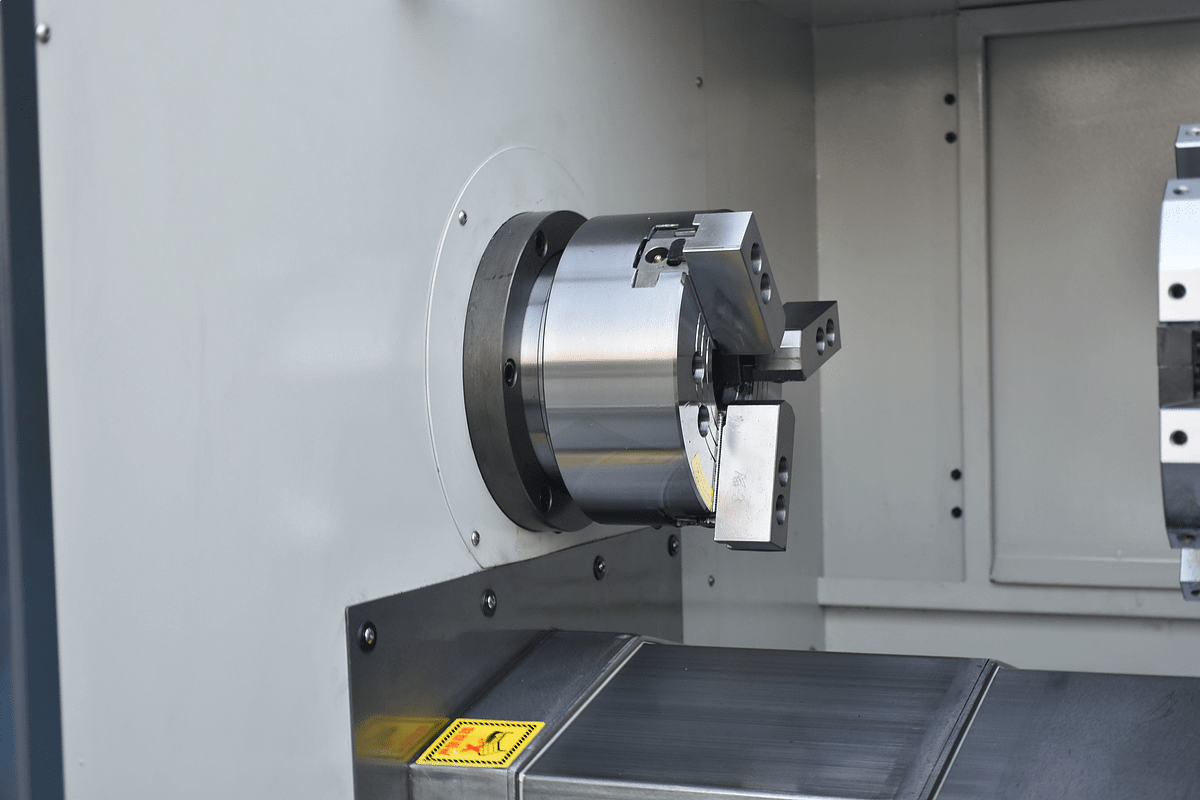

	3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

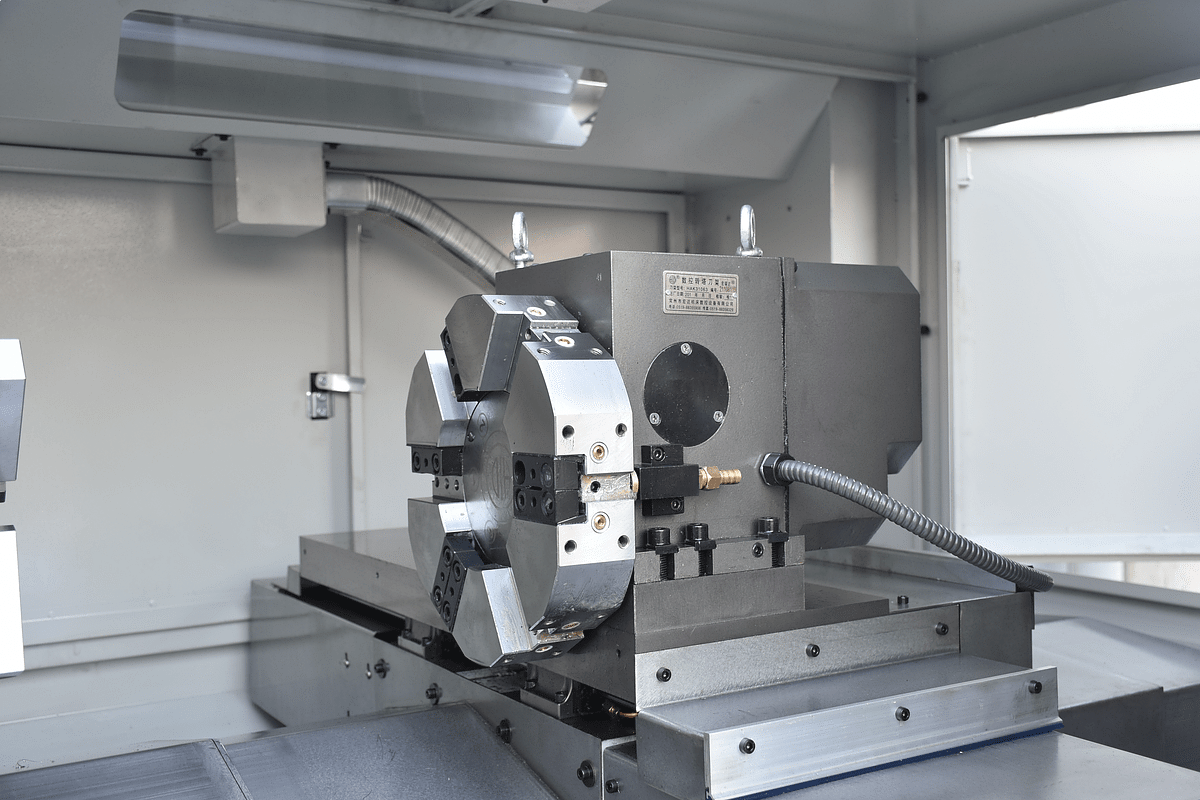

	6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Размер устанавливаемого инструмента 20 х 20 мм. Система подачи СОЖ через револьверную голову.

Опции

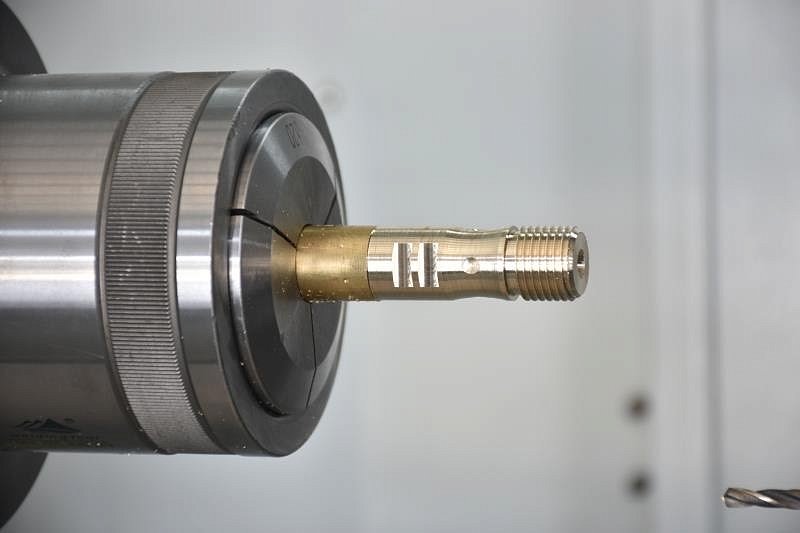

	ЦАНГОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН Возможность обработки прутка диаметром от 0 - 45 мм.

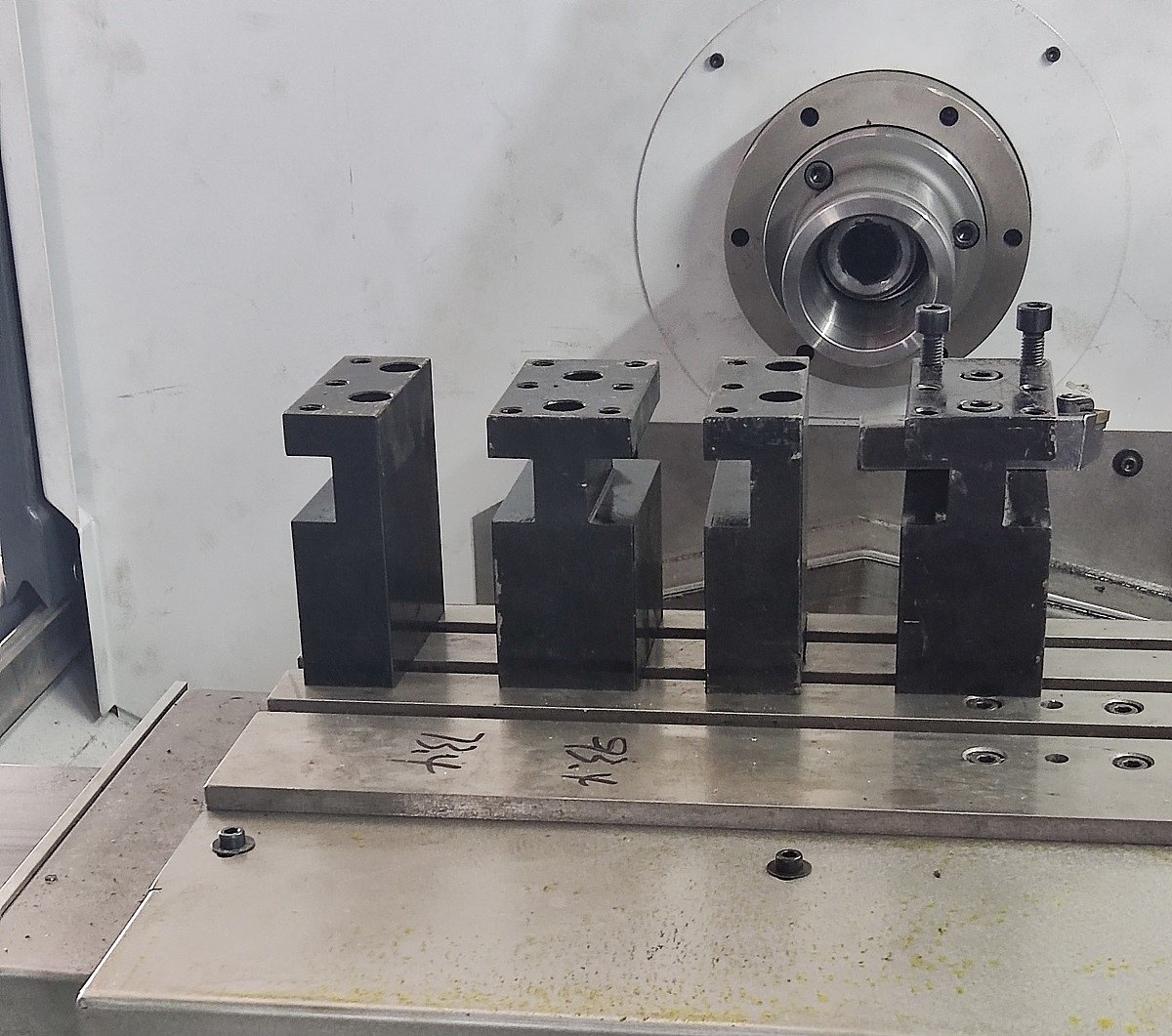

	ИНСТРУМЕНТАЛЬНЫЙ УЗЕЛ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Не требуется смена вида инструмента так как это происходит автоматически, инструмент закреплен в держателях на базовой плите суппорта. Размер устанавливаемого инструмента 20 х 20 мм.
	КОЛОННА С ПРИВОДНЫМИ БЛОКАМИ (2+2) Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще. Может выполнять операции бокового фрезерования, сверления и нарезания резьбы.
