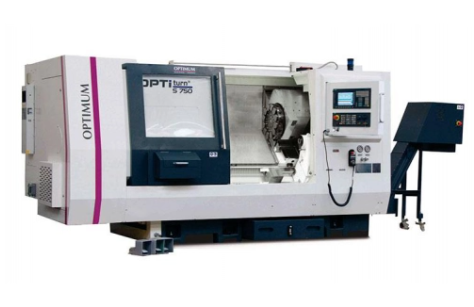

Токарный станок по металлу с ЧПУ OPTIturn S 750K

Вернуться назад в:

Токарный станок по металлу с ЧПУ OPTIturn S 750K

Артикул: 3515172
(0)
Стоимость по запросу
В наличии
Способы оплаты
Основные характеристики
Артикул
3515172
Производитель

Технические характеристики

Характеристика Значение
Арт. 3515172
ø обработки над станиной 600 мм
ø обработки над суппортом 450 мм
ø отверстия шпинделя 88 мм
РМЦ 750 мм
Скорость вращения 10-3000 об/мин
Мощность основного привода 30 кВт
Конус пиноли задней бабки МТ 5
Перемещение по оси X 305 мм
Перемещение по оси Z 750 мм
Скорость подачи по оси X 24000 мм/мин
Скорость подачи по оси Z 24000 мм/мин
Точность позиционирования ± 0,005 мм
Точность повторения ± 0,005 мм
Тип устройства смены инструмента гидравлический; Sauter VDI40 с приводным инструментом
Количество слотов для инструментов 12 шт


Характеристика Значение
Max высота, ширина резца 25 мм
Max диаметр хвостовика сверла 32 мм
Ход пиноли задней бабки 120 мм
Тип задней бабки Гидравлический
Крутящий момент двигателя по оси X 11 Нм
Крутящий момент двигателя по оси Z 27 Нм
Крутящий момент на шпинделе 186 Нм
Напряжение 400 В
Фазы 3 шт
Мощность насоса СОЖ 750 Вт
Емкость бака СОЖ 185 л
Вес нетто 5900 кг
Вес брутто 6300 кг

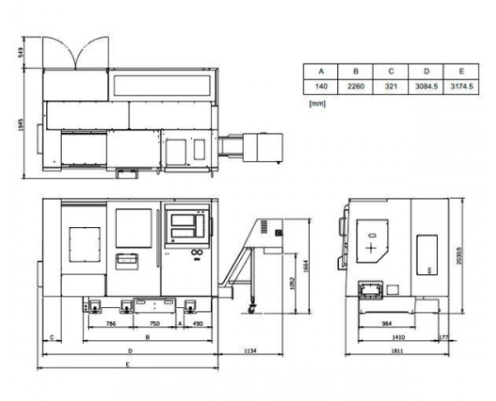

Габариты (ДхШхВ) 3515х1856х2016 мм
Габариты упаковки (ДхШхВ) 4180х2290х2220 мм




  • Высокоскоростной прецизионный шпиндель установлен на двухрядных цилиндрических подшипниках спереди и сзади, а также двусторонним коническим подшипником в центре.
  • Длительный срок службы всех подшипников на токарном станке с ЧПУ обеспечивается наличием постоянной смазки
  • Все приводы осей оснащены сервомоторами SIEMENS
  • На моделях токарных станков по металлу с ЧПУ Optimum S 750K прямой привод всех осей без редуктора.
  • Двойные усиленные шариковинтовые пары ШВП с мелким шагом для увеличения усилия подачи
  • Быстрая индексация револьверной головки — смена и поворот инструмента происходит практически одновременно в процессе работы токарного станка с ЧПУ
  • Поворот револьверной головки без остановок в обе стороны
  • Зажим и разжим задней бабки активируется с помощью педали или программным способом
  • Автоматическое перемещение задней бабки — стандартная функция на токарных станках с ЧПУ Optimum S 750K
  • Дополнительная мобильная панель управления
  • Гидравлический сменщик инструмента фирмы Sauter с приводным инструментом
  • Автоматическое открывание дверей с мониторингом
  • Система охлаждения СОЖ
  • Система охлаждения масла
  • Предустановки для барфидера
  • Автоматический транспортер стружки
  • Автоматический измеритель Renishaw для инструмента
  • Автоматический деталеулавливатель
  • Два года гарантии на компоненты SIEMENS

Система Siemens Sinumerik 828 D включает в себя:

  • Система Безопасности СЕ
  • Автоматическое обнаружение и обработка остатка заготовки
  • Пошаговое программирование механической обработки ShopTurn
  • 3-D моделирование
  • Удаленный доступ
  • Ускоренная запись

Описание узлов и механизмов:


Передняя бабка

  • Отливка из чугуна марки Meehinate
  • Ребристая поверхность для лучшей теплоотдачи

Станина

  • Цельнолитой корпус
  • Ребристая структура для жесткости конструкции
  • Наклонная станина под 45 градусов
  • Высокая жесткость и долговечность
  • Материал Meehanite с твердостью HB 170 ~ 180

Направляющие

  • Высокая жесткость и стабильность

Корпус станка

  • Закаленный (HRC48-52) и термообработанный

Опоры станка

  • Оптимальная выравнивание станка по периметру на шести опорах

Автоматический измеритель Renishaw для инструмента

  • Съемный кронштейн, устанавливаемый на станок для наладки инструмента, и снимаемый по окончании наладки.
  • Гарантированная повторяемость и точность позиционирования

Система смены инструмента и ось С

  • Высокая точность индексации и быстрая смена инструмента
  • Выбор диапазона поворота, высокий крутящий момент и максимальная стабильность
  • Время смены инструмента: 0,35 секунды
  • Поворот револьверной головки на 180 градусов: 1,2 сек.

Программируемая задняя бабка

  • Прецизионное исполнение
  • Высокая прочность
  • Задняя бабка может быть активирована с помощью программы или управляться непосредственно оператором с помощью стандартной ножной педали

Внутреннее охлаждение инструмента CTS

  • Давление: 20 бар
  • Фильтрация: 25 мкм

Комплектация основная

  • Приводная ось С
  • Программируемое перемещение задней бабки
  • Транспортер для удаления стружки
  • Автоматический измеритель инструмента Renishaw
  • Система охлаждения
  • Дополнительная мобильная панель управления
  • Система охлаждения масла
  • Вспомогательный инструмент
  • Гидравлический сменщик инструмента VDI 40 Sauter
  • Деталеулавливатель
  • Гидравлический 3-х кулачковый патрон Ø 250 мм S 750K
  • Система внутреннего охлаждения шпинделя CTS 20 бар
  • Автоматический дверной доводчик
