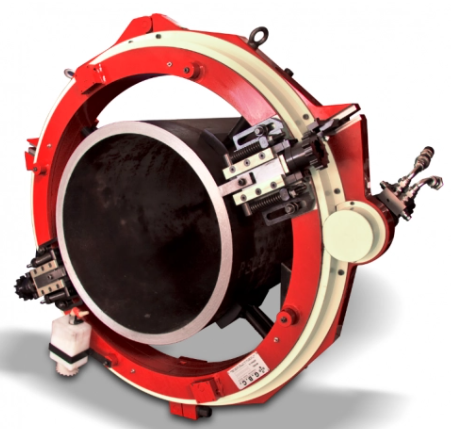

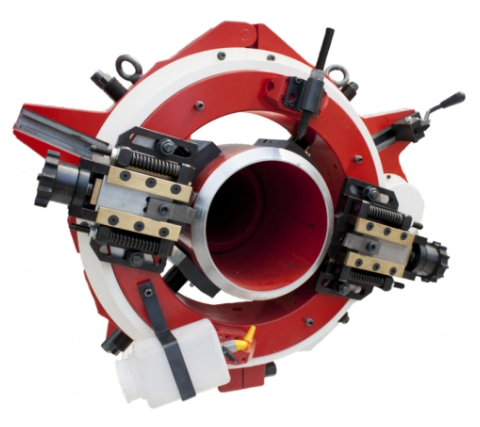

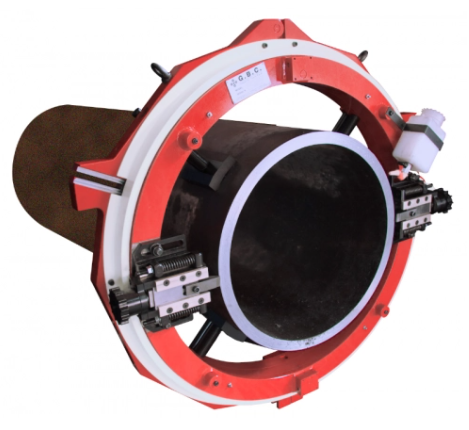

Разъёмный труборез GBC SuperCutter SC-18-24

Вернуться назад в:

Разъёмный труборез GBC SuperCutter SC-18-24

Артикул: -
(0)
Стоимость по запросу
В наличии
Способы оплаты
Основные характеристики
Производитель

Разъемный труборез G.B.C. SuperCutter SC-18-24 — идеальный станок для холодной резки и снятия фаски с труб при работе в тяжелых условиях, таких как обслуживание трубопровода, обслуживание морских платформ, систем газовой и нефтедобычи, а также подводных работ.

Особенности

  • Диаметр труб: от 457,2 до 609,6 мм.
  • Функции: холодная резка труб, снятие фаски, торцевание, расточка.
  • Материалы: углеродистая сталь, нержавеющая сталь, дуплекс, инконель и др.
  • Доступные приводы: электрический, пневматический, гидравлический.
  • Не имеет ограничений по толщине стенок обрабатываемых труб за счет возможности изготовления резцов под конкретную задачу.

Конструкция

В конструкции SUPERCUTTER используются высококачественные подшипники и внедрена инновационная система вращения, что обеспечивает исключительную точность и высокую скорость обработки, превосходящую возможности аналогов.

SUPERCUTTER сконфигурирован для работы на месте эксплуатации трубопровода и имеет раскладывающуюся раму, которая позволяет разместить станок на всей длине трубопровода.

На верхних прижимных кулачках выгравирована линейная шкала для быстрой и легкой настройки устройства.

Система компенсации овальности труб

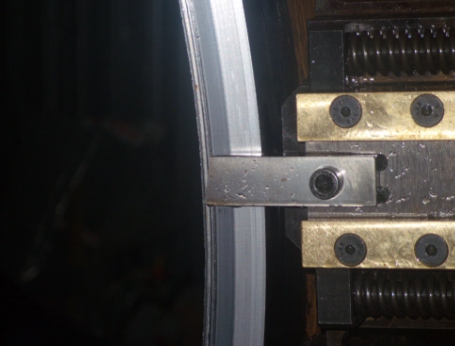

Станок оборудован двумя держателями инструмента со встроенной системой компенсации овальности труб, которая устраняет отклонения в диаметре заготовки, благодаря чему достигается равномерная фаска. Также на станке установлено устройство автоматической подачи.

Технические характеристики

Диапазон блокировки 457,2-609,6 мм
Ход резцедержателя 60 мм
Радиальная подача 0,125 мм
Масса 225 кг

Доступные приводы: электрический, пневматический и гидравлический.

Электрический привод

Мощность 2400 Вт
Параметры питания 230 В, 50 Гц
Макс. крутящий момент 1163 Нм
Частота вращения (без нагрузки) 15 об/мин

Пневматический привод

Мощность 3,1 кВт
Расход воздуха 2800 л/мин
Давление воздуха 6-8 Бар
Макс. крутящий момент 1637 Нм
Частота вращения (без нагрузки) 16 об/мин

Гидравлический привод

Мощность 5 кВт
Макс. давление в блоке питания GBC 180 Бар
Расход масла 30 л/мин
Макс. крутящий момент 3853 Нм
Частота вращения (без нагрузки) 19 об/мин

Установка привода под углом 90° для работы в труднодоступных местах с ограниченным рабочим пространством.

Габариты

A 500 мм - пневм.
500 мм - электр.
370 мм - гидр.
B 275 мм
C 425 мм
D 800 мм
E 375 мм
F 750 мм
G 400 мм



Суппорт для расточки (опционально)

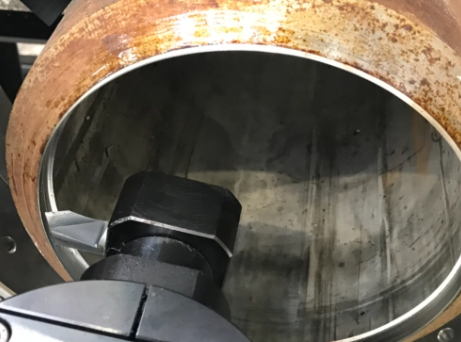

Расточной держатель инструмента внутренней обработки труб с микрометрической регулировкой хода инструмента.


Резцы


Широкий ассортимент инструментов для резки и фаски (стандартная и комбинированная) любых материалов. Возможно изготовление инструмента по индивидуальным чертежам.

Система сбора стружки и рециркуляции СОЖ

В качестве дополнительного аксессуара используется система сбора стружки и утилизации жидкости с принудительной рециркуляцией СОЖ.
