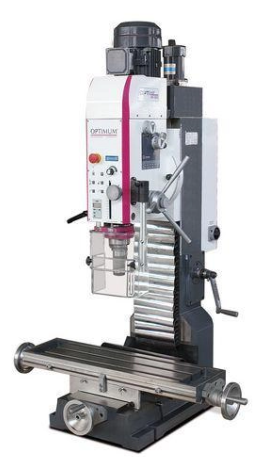

Прецизионный сверлильно-фрезерный станок OPTImill MH 50V

Вернуться назад в:

Прецизионный сверлильно-фрезерный станок OPTImill MH 50V

Артикул: 3338185
(0)
713 260 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Основные характеристики
Артикул
3338185
Производитель

Технические характеристики

Характеристика Значение
Арт. 3338185
Мощность главного двигателя 2,2 кВт
Напряжение питающей сети 380 В
Общее номинальное значение потребляемой мощности 2,5 кВт
Максимальный диаметр торцевой фрезы 80 мм
Максимальный диаметр концевой фрезы 32 мм
Максимальный диаметр рассверливания в стали 38 мм
Максимальный диаметр сверления в стали 32 мм
Размер горизонтального стола 850х240 мм
Расстояние шпиндель-горизонтальный стол 0-545 мм
Вылет вертикального шпинделя 260 мм
Поворот шпинделя ± 30 °
Диапазон скоростей шпинделя 50 - 3260 об/мин
Количество скоростей шпинделя 3
Длина стола 850 мм
Ширина стола 240 мм
Минимальное расстояние шпиндель-стол 0 мм


Характеристика Значение
Максимальное расстояние шпиндель-стол 545 мм
Размер Т-образных пазов стола 18 мм
Количество Т-образных пазов стола 3
Расстояние между Т-образными пазами 80 мм
Максимальная грузоподъемность 175 кг
Подключение сжатого воздуха 700-1060 кПа
Ручное перемещение по оси X 520 мм
Ручное перемещение по оси Y 260 мм
Ручное перемещение по оси Z 460 мм
Скорость автоподачи стола по осям X,Y,Z 3мм/об - градуировка 0,05 мм
Патрон шпинделя BT40x45°
Диапазон поворота фрезерной головки по Z - X плоскости 30 °
Ход пиноли (шпинделя) 115 мм
Вес нетто 515 кг

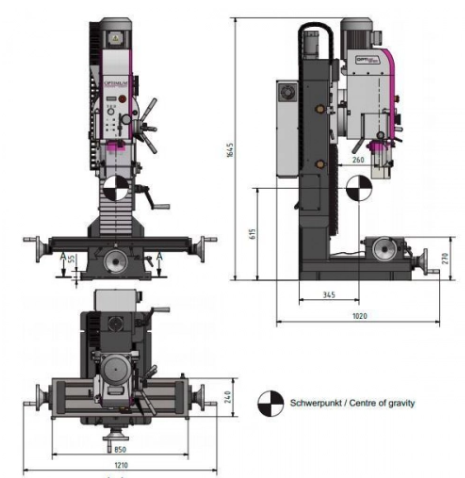

Габариты (ДхШхВ) 1020x1210x1645 мм
Вес брутто 595 кг
Габариты упаковки (ДхШхВ) 924x964x1809 мм

Универсальные высокоточные сверлильно-фрезерные станки с механической коробкой передач и электрической регулировкой оси Z. MH 50V с электронным управлением привода. Панель управления с грязезащитной и водостойкой мембранной клавиатурой.


  • Панель управления с удобной, грязезащитной и водостойкой мембранной клавиатурой;
  • Легко читаемый цифровой дисплей;
  • Легко читаемый пинольный дисплей в фрезерной головке;
  • Регулировка глубины обработки;
  • Режим нарезки резьбы;
  • Правое / левое вращение;
  • Кнопка на панели управления для установки глубины сверления (в мм или дюймах с нулевой точкой);
  • Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм;
  • Поворотная на ± 30° фрезерная головка с возможностью работы в любом промежуточном положении;
  • Ручное управление подачей;
  • Регулируемые клинья;
  • Защита направляющей по оси Z из нержавеющей стали;
  • Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
  • Массивное и крупногабаритное основание XY, точно обработанное с помощью Т-образных пазов;
  • Массивная и жесткая колонна из высококачественного серого чугуна, рассчитанная на большие нагрузки;
  • Шлифованные и шабреные направляющие типа „ласточкин хвост“ по всем осям.

MH 50G:


  • Двухступенчатый качественный промышленный электродвигатель.

MH 50V:


  • 6 ступеней редуктора с электронным управлением.


Комплектация основная
  • Комплект инструментов.
