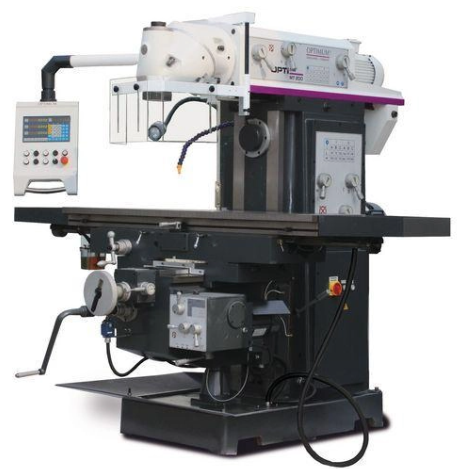

Универсальный фрезерный станок OPTImill MT 200

Вернуться назад в:

Универсальный фрезерный станок OPTImill MT 200

Артикул: 3336120
(0)
2 797 750 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Основные характеристики
Артикул
3336120
Производитель

Технические характеристики

Характеристика Значение
Арт. 3336120
Мощность главного двигателя (вертикальный шпиндель у универсальных станков) 4 кВт
Напряжение питающей сети 380 В
Шпиндель М 24
Мощность привода горизонтального шпинделя 4 кВт
Общее номинальное значение 9,2 кВт
Максимальный диаметр торцевой фрезы 100 мм
Максимальный диаметр концевой фрезы 20 мм
Максимальный диаметр рассверливания в стали 32 мм
Максимальный диаметр сверления в стали 28 мм
Размер горизонтального стола 1600х360 мм
Расстояние шпиндель-горизонтальный стол 250-670 мм
Вылет вертикального шпинделя 140 - 540 мм
Вылет горизонтального шпинделя 250-750 мм
Поворот шпинделя 360 °
Диапазон скоростей вертикального шпинделя 60 - 1750 об/мин
Количество скоростей вертикального шпинделя 12
Диапазон скоростей горизонтального шпинделя 58 - 1800 об/мин
Количество скоростей горизонтального шпинделя 12
Длина стола 1600 мм


Характеристика Значение
Ширина стола 360 мм
Размер Т-образных пазов стола 14 мм
Количество Т-образных пазов стола 3
Расстояние между Т-образными пазами 95 мм
Максимальная грузоподъемность 450 кг
Подключение сжатого воздуха 700-1060 кПа
Ручное перемещение по оси X 1290 мм
Ручное перемещение по оси Y 280 мм
Ручное перемещение по оси Z 400 мм
Автоматическое перемещение по оси X 22 - 380 мм/мин
Автоматическое перемещение по оси Y 20 - 380 мм/мин
Автоматическое перемещение по оси Z 7 - 127 мм/мин
Патрон шпинделя ISO 50 DIN 2080
Диапазон поворота фрезерной головки по X - Y плоскости 360 °
Диапазон поворота фрезерной головки по Z - X плоскости 360 °
Ход пиноли (шпинделя) 127 мм
Вес нетто 2220 кг

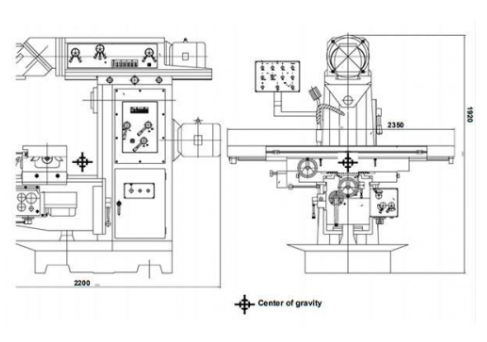

Габариты (ДхШхВ) 2200х1900х1980 мм
Вес брутто 2450 кг
Габариты упаковки (ДхШхВ) 2260x2070x2250 мм

Универсальность применения и легкость переналадки — с цифровым 3-х координатным индикатором положения для применения в цеху.


  • Универсальное исполнение;
  • Жесткая массивная конструкция из высококачественного серого чугуна;
  • Вертикальный и горизонтальный шпиндель;
  • Прочная конструкция машины;

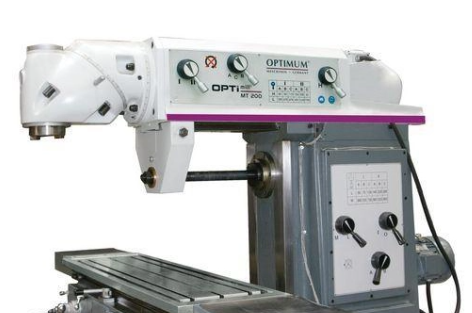

  • Фрезерная головка с двумя осями вращения;
  • Фрезерная головка может поворачиваться и вращаться под любым пространственным углом;
  • Опора для горизонтального фрезерования путем прикрепления к задней части;
  • Плавный ход благодаря полированным зубчатым колесам, работающим в масляной ванне;
  • Все направляющие закалены и регулируются с помощью клиньев;
  • Централизованная смазка;
  • Большие развязанные маховики со шкалой;
  • Светодиодная лампа;
  • Система охлаждения;
  • Простое управление переключающими элементами;
  • Прочные прямоугольные направляющие по осям Y и Z;
  • Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
  • Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами;
  • Подача по осям X, Y и Z;
  • Цифровой индикатор положения DPA 2000;
  • Двигатель подачи с фиксированными этапами.

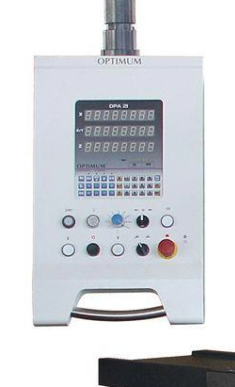

Панель управления OPTI:


  • Интегрированная панель управления;
  • Интегрированный цифровой индикатор положения;
  • Вращается во всех положениях.


Комплектация основная

  • Горизонтальный шпиндель для фрезерования ISO 50 Ø 22 мм
  • Горизонтальный шпиндель для фрезерования ISO 50 Ø 27 мм
  • Адаптер для торцевой фрезы ISO 50 Ø 32 мм
  • Цанговый патрон ISO 50 Ø 4 — 26 мм
  • Рабочий инструмент
