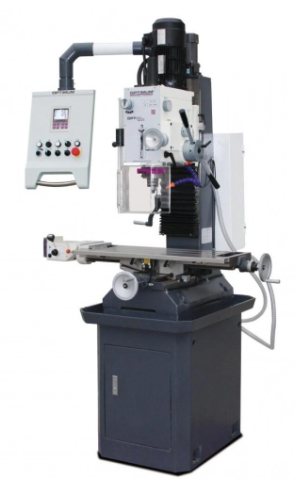

Универсальный сверлильно-фрезерный станок OPTImill MB 4 PV

Вернуться назад в:

Универсальный сверлильно-фрезерный станок OPTImill MB 4 PV

Артикул: 3338466
(0)
835 525 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Основные характеристики
Артикул
3338466
Производитель

Технические характеристики

Характеристика Значение
Арт. 3338466
Мощность главного двигателя 1,5 кВт
Напряжение питающей сети 380 В
Общее номинальное значение потребляемой мощности 2 кВт
Максимальный диаметр торцевой фрезы 63 мм
Максимальный диаметр концевой фрезы 26 мм
Максимальный диаметр рассверливания в стали 24 мм
Максимальный диаметр сверления в стали 20 мм
Размер горизонтального стола 800х240 мм
Расстояние шпиндель-горизонтальный стол 0-420 мм
Вылет вертикального шпинделя 258 мм
Поворот шпинделя ± 60 °
Диапазон скорости подачи по оси Z 0,1 - 0,26 мм/об
Диапазон скоростей шпинделя 60 - 2760 (50 Гц) / 60 - 2760 (60 Гц) об/мин
Количество скоростей шпинделя 2
Длина стола 800 мм
Ширина стола 240 мм
Минимальное расстояние шпиндель-стол 0 мм


Характеристика Значение
Максимальное расстояние шпиндель-стол 420 мм
Размер Т-образных пазов стола 14 мм
Количество Т-образных пазов стола 3
Расстояние между Т-образными пазами 80 мм
Максимальная грузоподъемность 175 кг
Подключение сжатого воздуха 700-1060 кПа
Ручное перемещение по оси X 560 мм
Ручное перемещение по оси Y 195 мм
Ручное перемещение по оси Z 350 мм
Патрон шпинделя MT 4
Диапазон поворота фрезерной головки по Z - X плоскости ± 45 °
Ход пиноли (шпинделя) 120 мм
Диапазон автоподачи шпинделя 0.1 -0.18- 0.26 мм/об
Вес нетто 495 кг
Габариты (ДхШхВ) 1000x1300x2220 мм
Вес брутто 565 кг
Габариты упаковки (ДхШхВ) 1240x950x2160 мм

Универсальные сверлильно-фрезерные станки с цифровым индикатором положения DRO 5 и основанием из чугуна. MB 4PV с бесступенчатым электронным приводом.


  • Тяжелое, монолитное исполнение;
  • Масляная ванна зубчатого приводного механизма шпинделя;
  • Правое/левое вращение шпинделя;
  • Электроннорегулируемый контроль скорости шпинделя;
  • Моторизованное позиционирование по оси Z;
  • Моторизованная подача по оси X;
  • Система охлаждения;
  • Cтаночный светильник;
  • Поворотная на ± 60° фрезерная головка;
  • Регулируемые клинья;
  • Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками;
  • Большеразмерный защитный экран с конечным выключателем;
  • Автоматическая подача пиноли;
  • Цифровой индикатор положения DRO 5;
  • Функции сверления и нарезания резьбы;
  • Массивный чугунный корпус с каналом для стружки;
  • Массивное и крупногабаритное основание XY, точно обработанное с помощью Т-образных пазов и регулируемых клиньев.

MB 4P:


  • Двухступенчатый качественный промышленный электродвигатель;
  • Большой диапазон скоростей от 95 до 3200 об/мин при 12 переключаемых скоростях.

MB 4PV:


  • Одноступенчатый качественный промышленный электродвигатель;
  • Большой диапазон скоростей от 60 до 2760 об/мин благодаря двум бесступенчатым скоростям.

Комплектация основная

  • Тумба под станок;
  • Конус Морзе MK 3;
  • Переходник МК 3 — МК 4;
  • Зажимная планка M 16;
  • Комплект инструментов.
