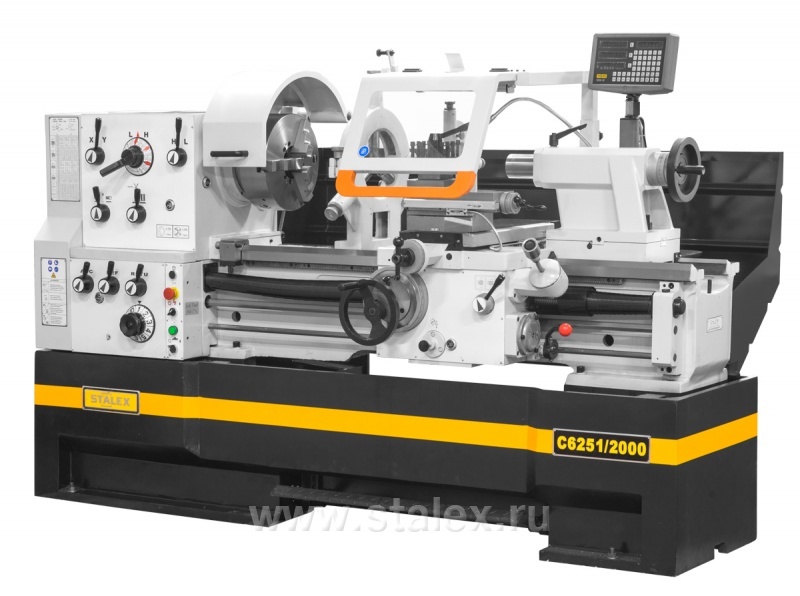

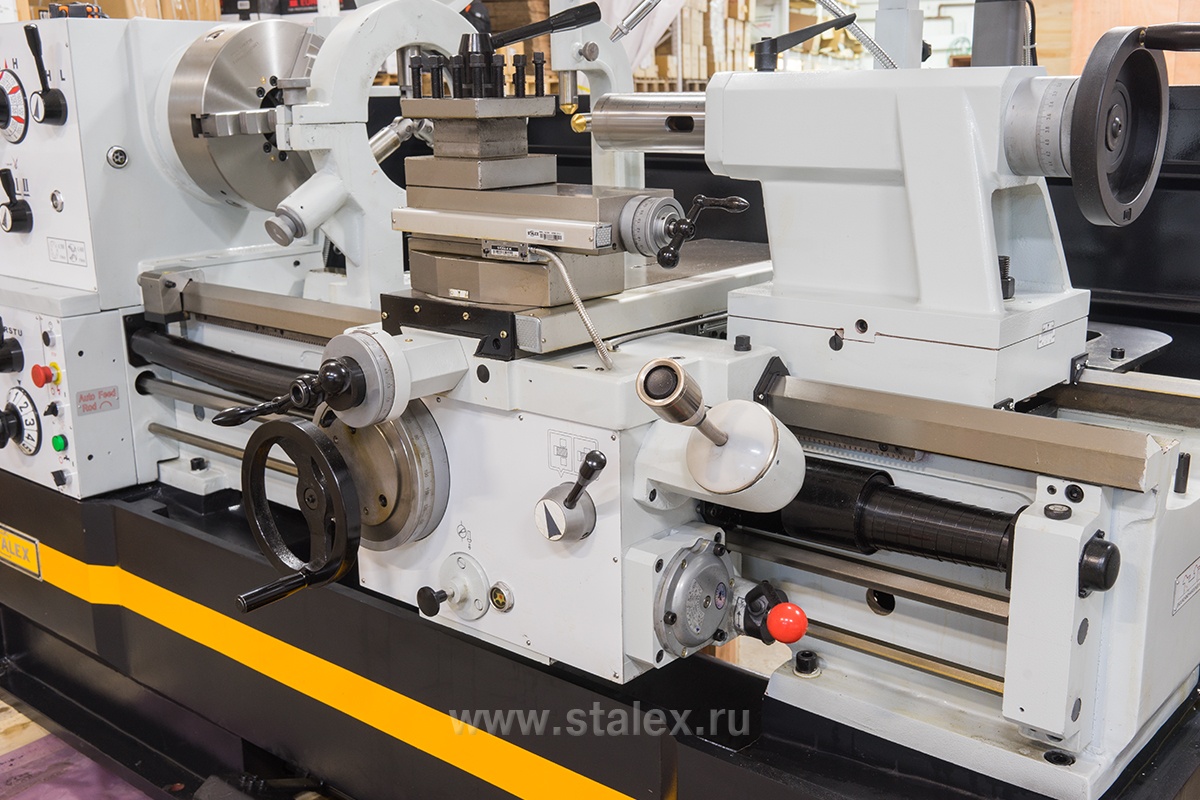

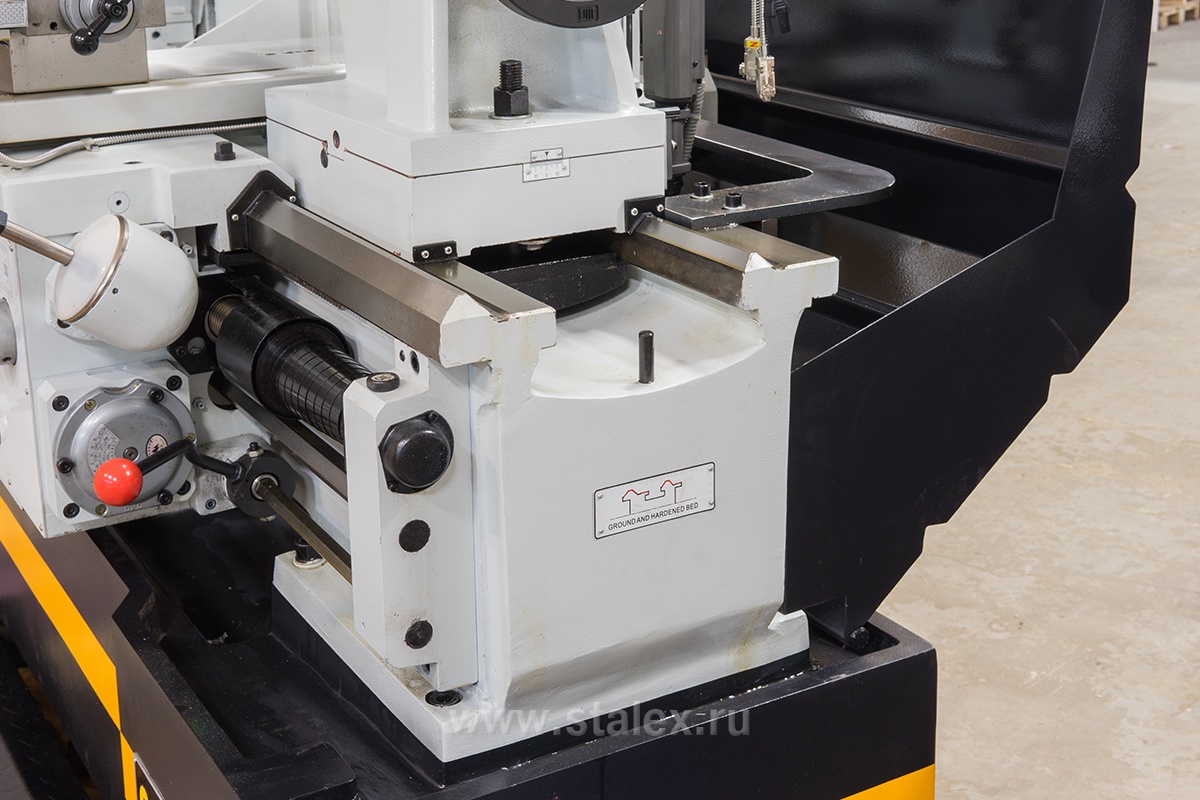

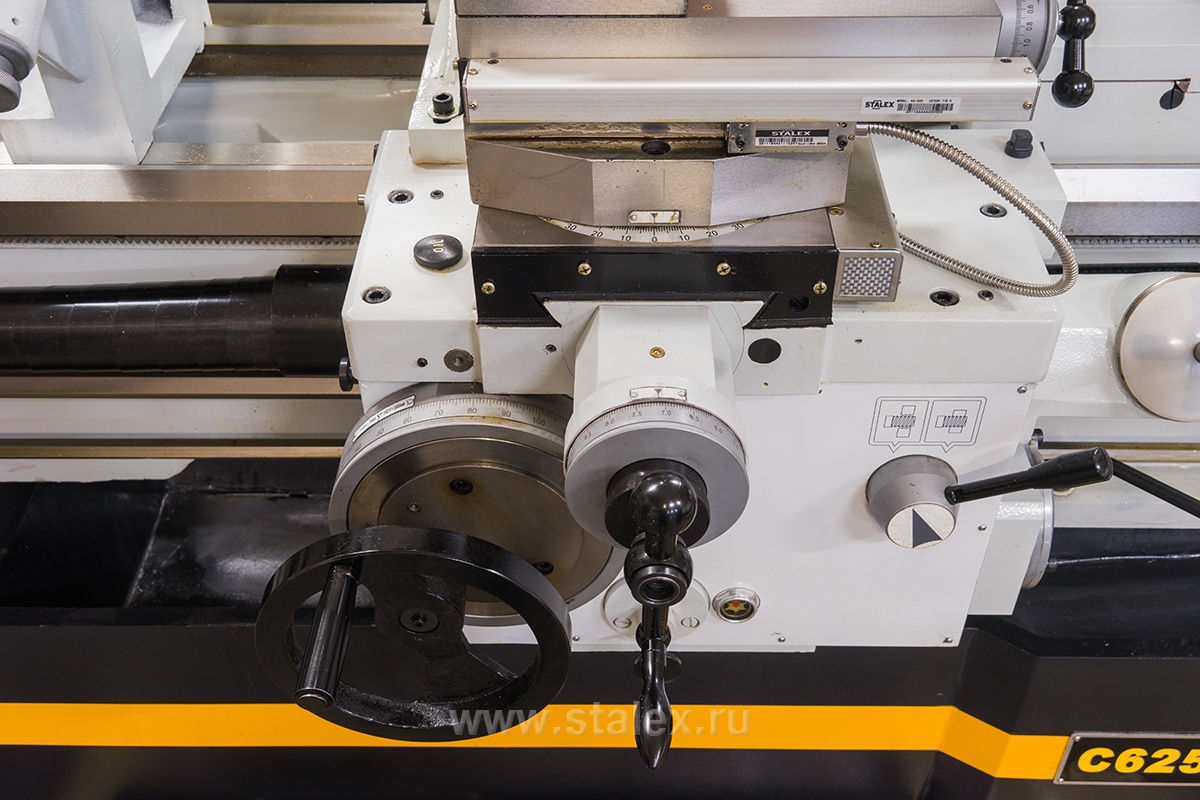

Станок токарно-винторезный Stalex C6251/2000
Станок токарно-винторезный Stalex C6251/2000
- Монолитная станина станка
- Закаленные и отшлифованные направляющие станины

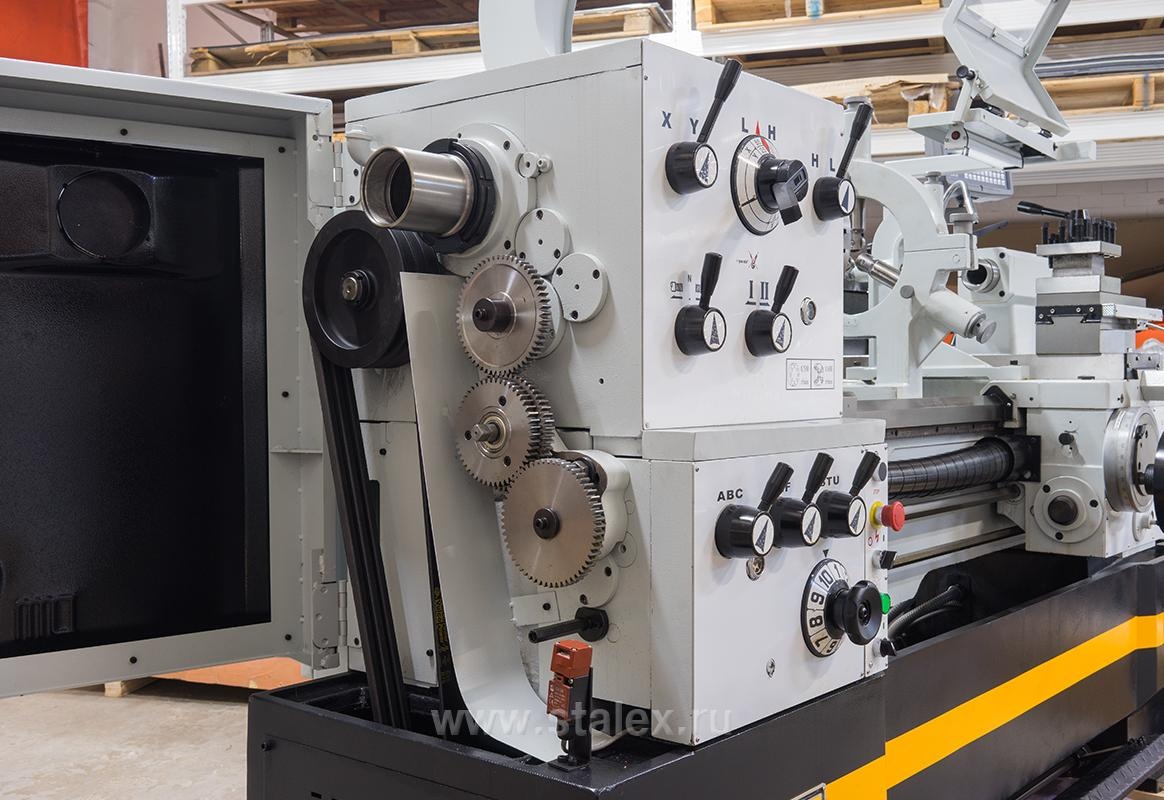

- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
- Крепление шпинделя D 1-8
- Съемный мостик станины (ГАП)
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
- Регулировка зазоров направляющих при помощи клиновых планок

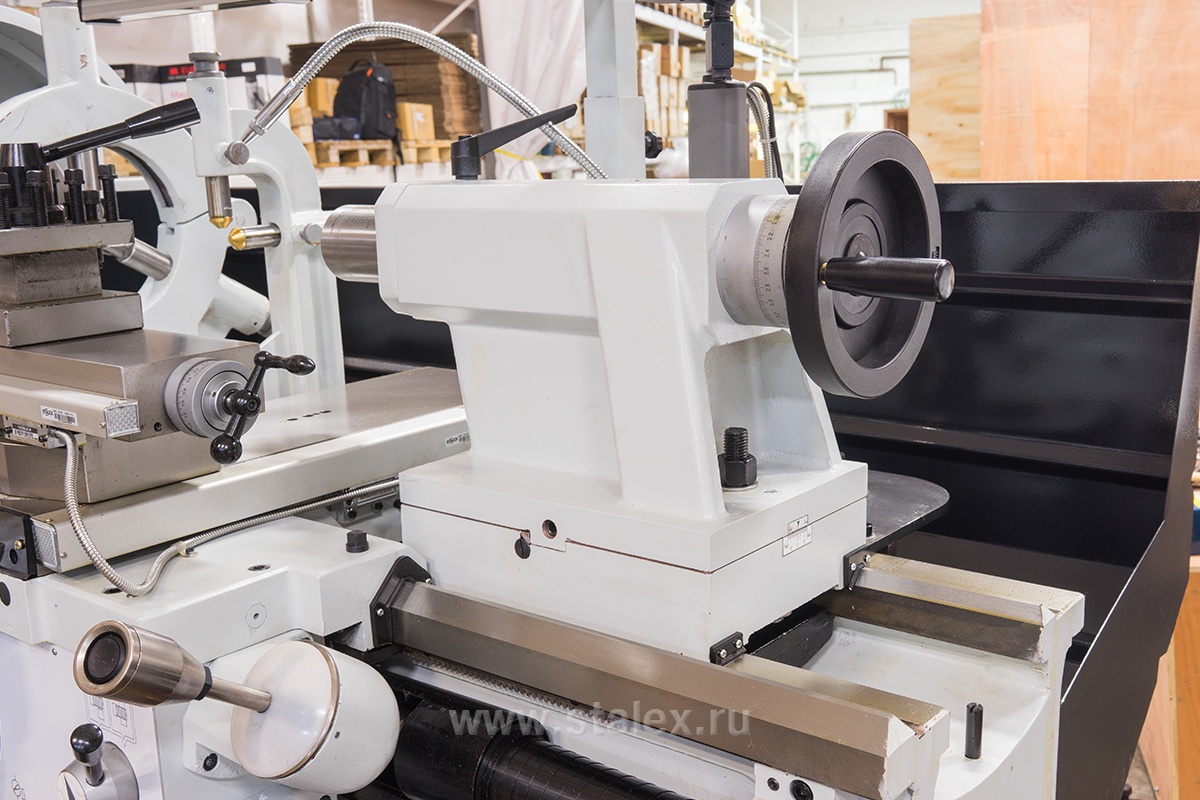

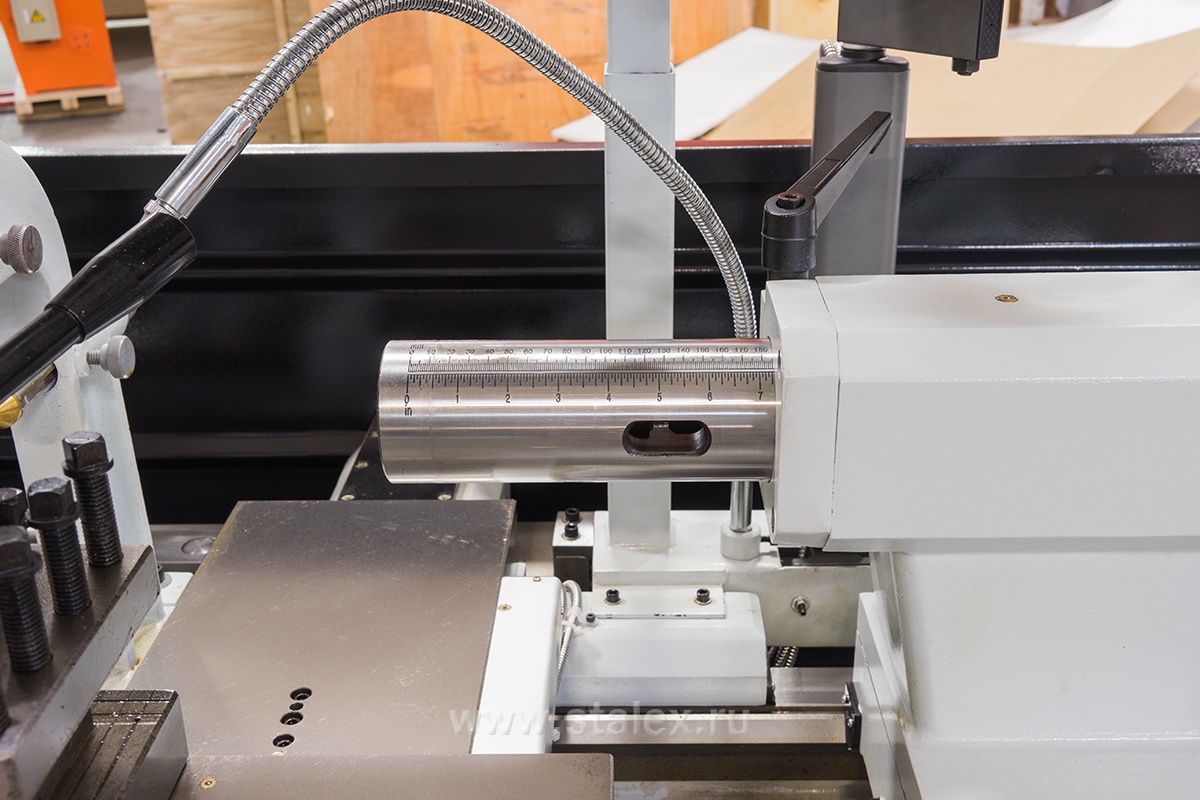

- Пиноль задней бабки и маховик имеют шкалу для точной установки
- Задняя бабка с регулировкой смещения для обточки конусов
- Изготовлен по стандартам СЕ

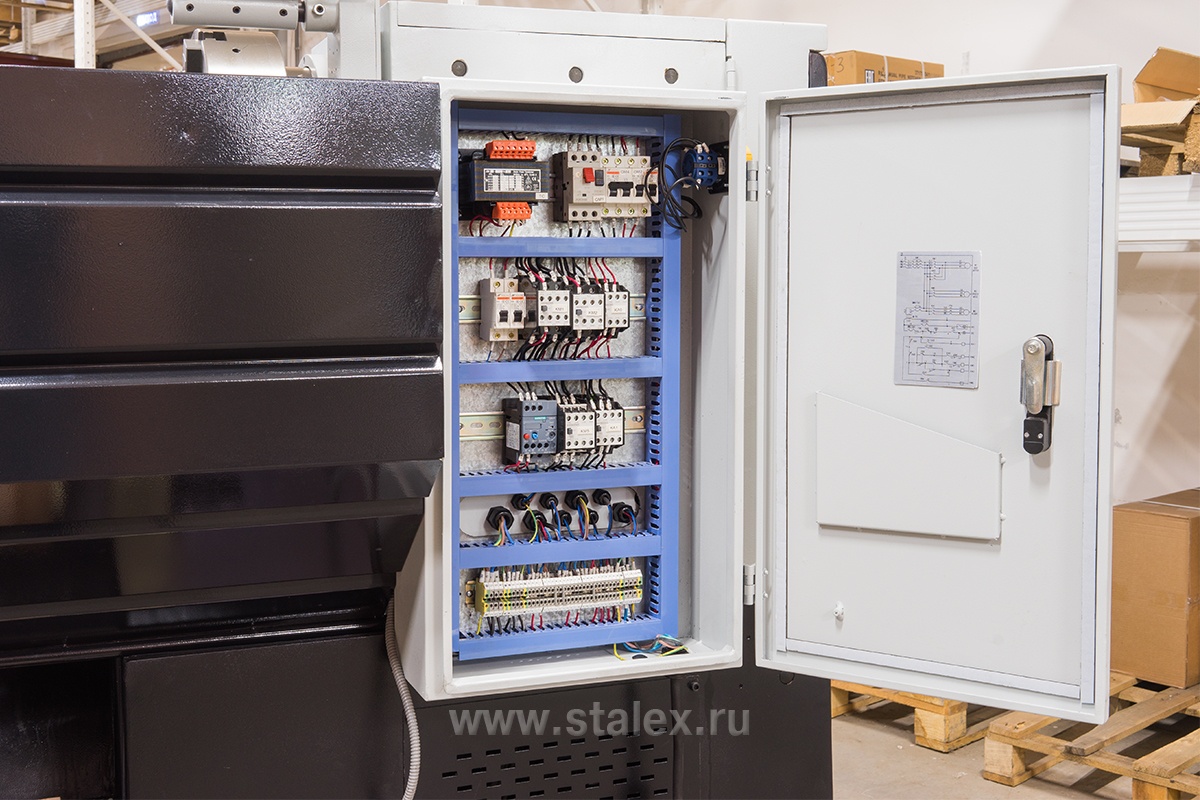

- Электрокомпоненты Siemens
Технические характеристики:
Диаметр обточки над станиной |
510 мм |
Макс. Æ вращения (съемный мостик) |
735 мм |
Æ обточки над поперечным суппортом |
305 мм |
Расстояние между направляющими |
350 мм |
Длина съемного мостика |
170 мм |
Расстояние между центрами |
2000 мм |
Частота вращения шпинделя |
25-2000 об/мин |
Конус шпинделя |
MТ-7 |
Присоединение шпинделя, Camlock |
D 1-8 (DIN55029) |
Проходное отверстие шпинделя |
80 мм |
Продольная подача |
0,059-1,646 мм/об |
Поперечная подача |
0,020-0,573 мм/об |
Метрическая резьба |
0,2-14 |
Дюймовая резьба |
2-112 TPI |
Питчевая резьба |
4-112 DP |
Модульная резьба |
0,1-7 MP |
Максимальный размер инструмента |
25х25 мм |
Ход поперечного суппорта |
316 мм |
Ход верхнего суппорта |
130 мм |
Ускоренное перемещение суппорта в продольном направлении |
4,5 м/мин |
Ускоренное перемещение суппорта в поперечном направлении |
1,9 м/мин |
Конус пиноли задней бабки |
МТ-5 |
Ход пиноли задней бабки |
180 мм |
Максимальный крутящий момент |
900 N/m |
Максимальное усилие резания |
3700 N |
Максимальный вес заготовки в центрах |
1000 кг |
Диаметр пиноли задней бабки |
75 мм |
Габаритные размеры |
3340×1150×1430 |
Мощность главного привода |
7,5 кВт |
Мощность насоса СОЖ |
0,13 кВт |
Масса нетто/брутто |
2435/ 2840 кг |

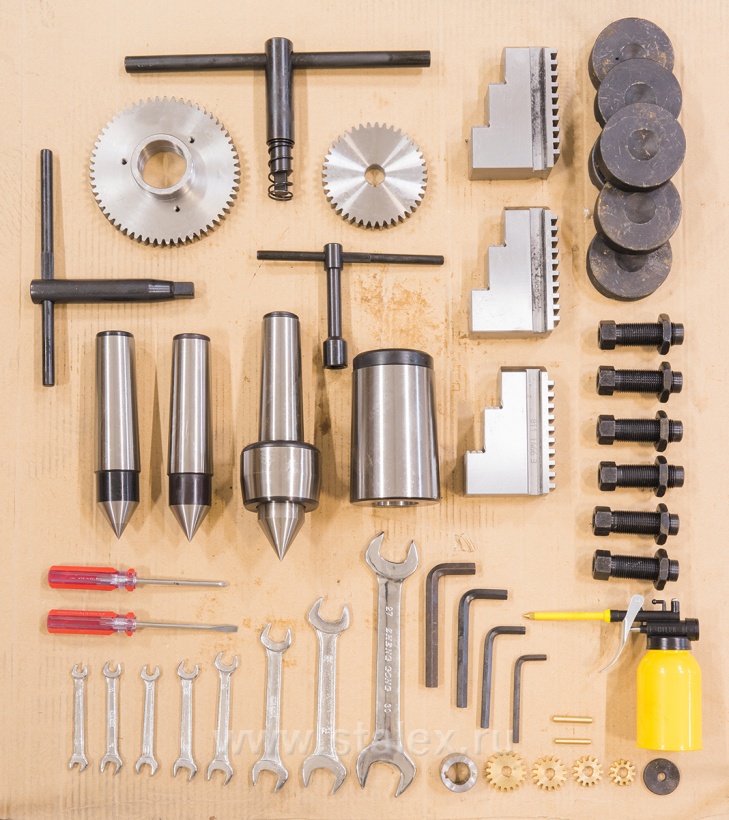

Комплект поставки:

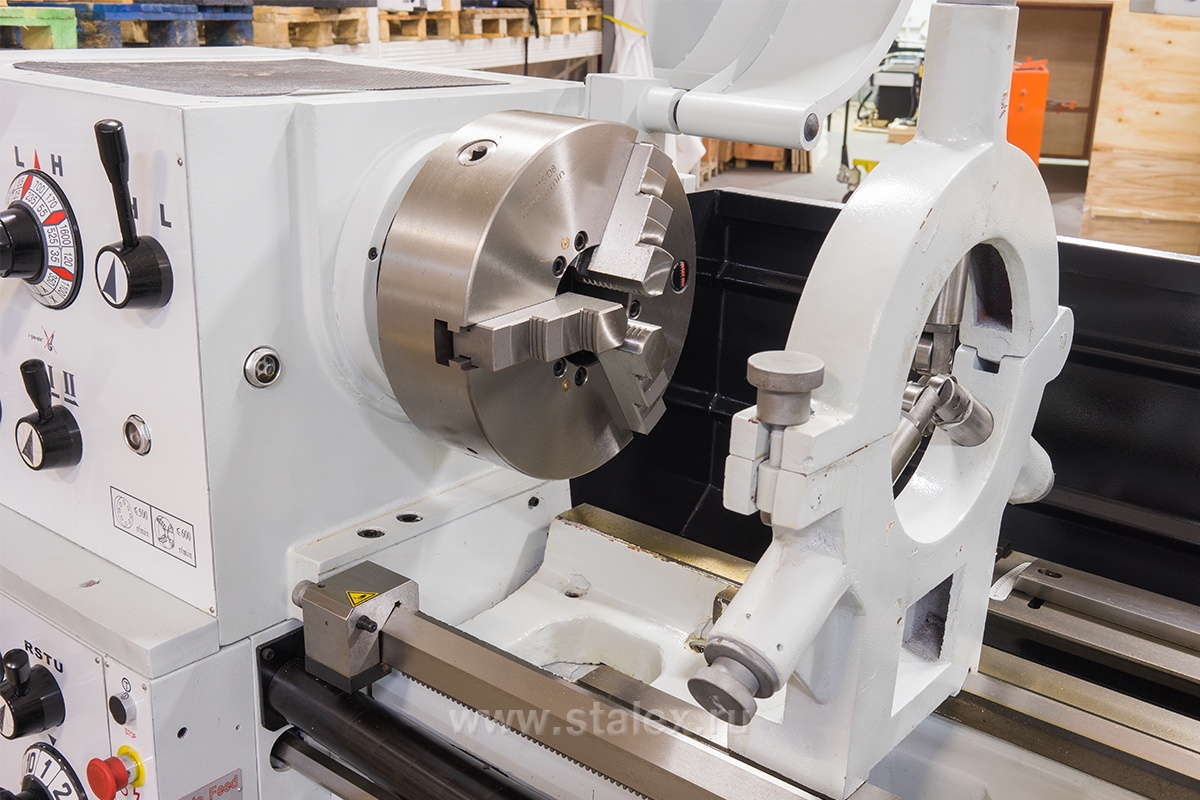

- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками

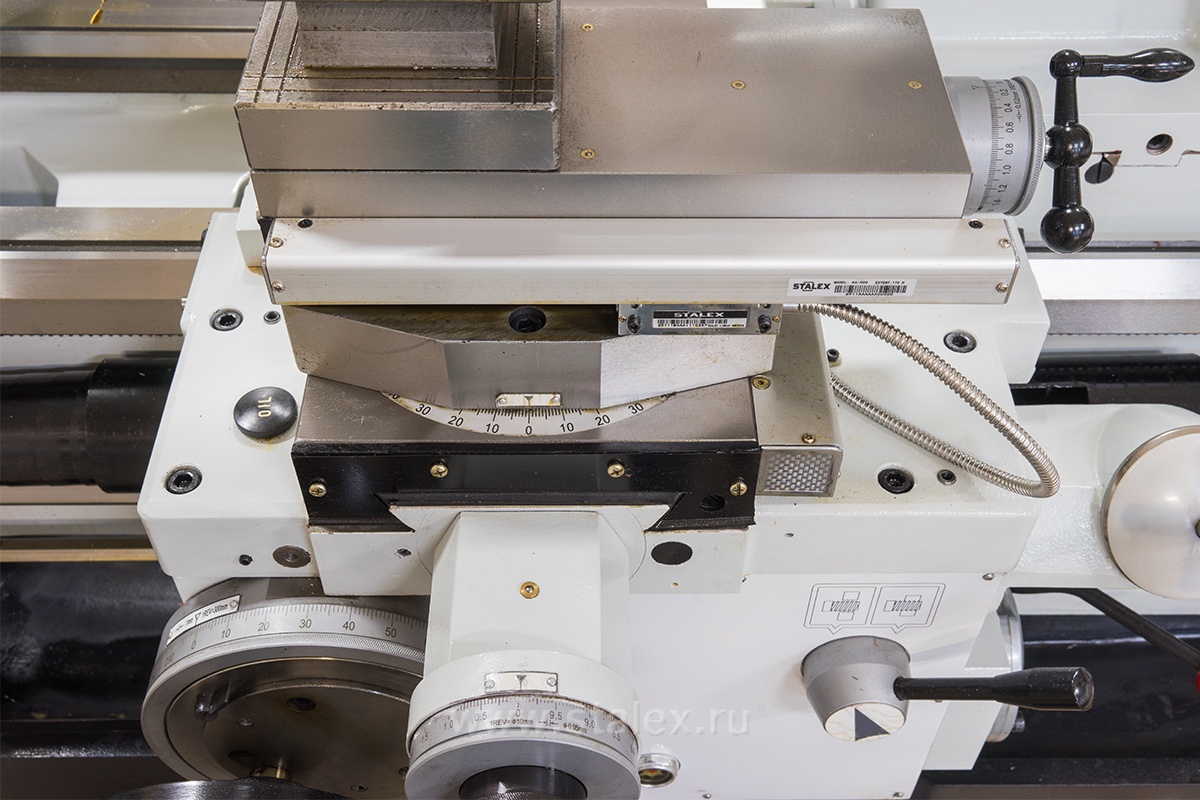

- 4-х позиционный резцедержатель
- 4-х кулачковый патрон Ø350 мм
- Планшайба Ø450 мм

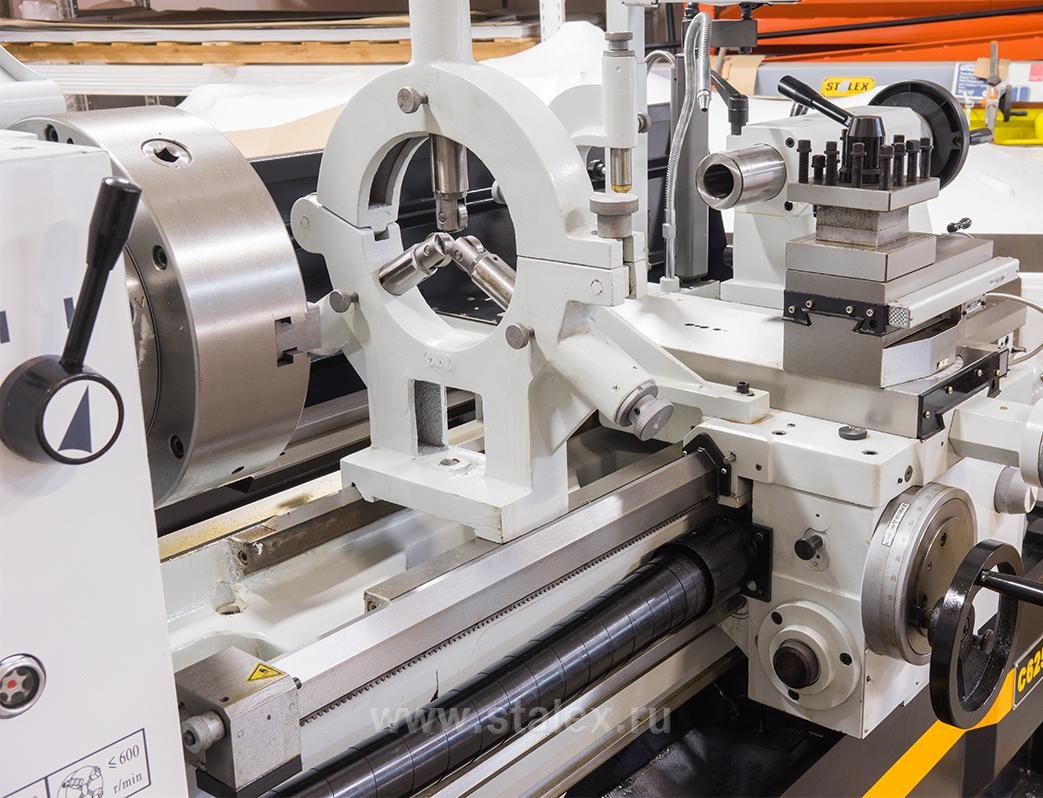

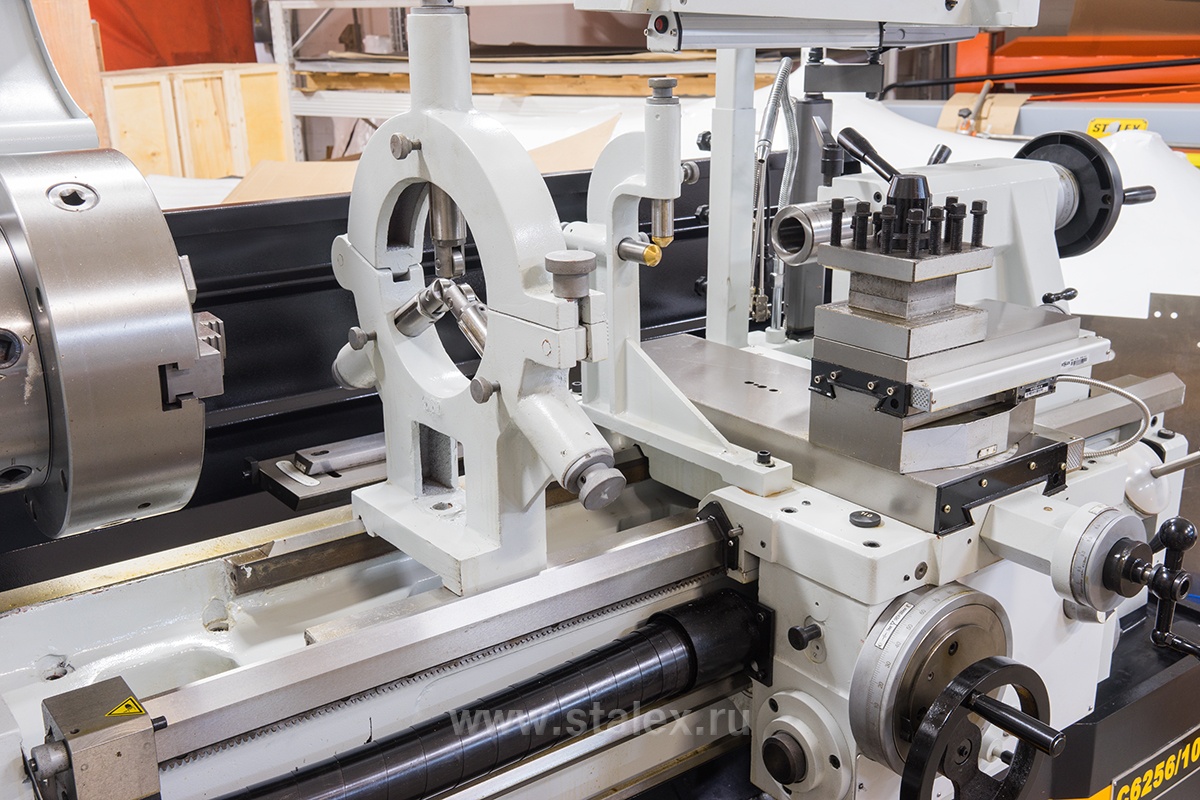

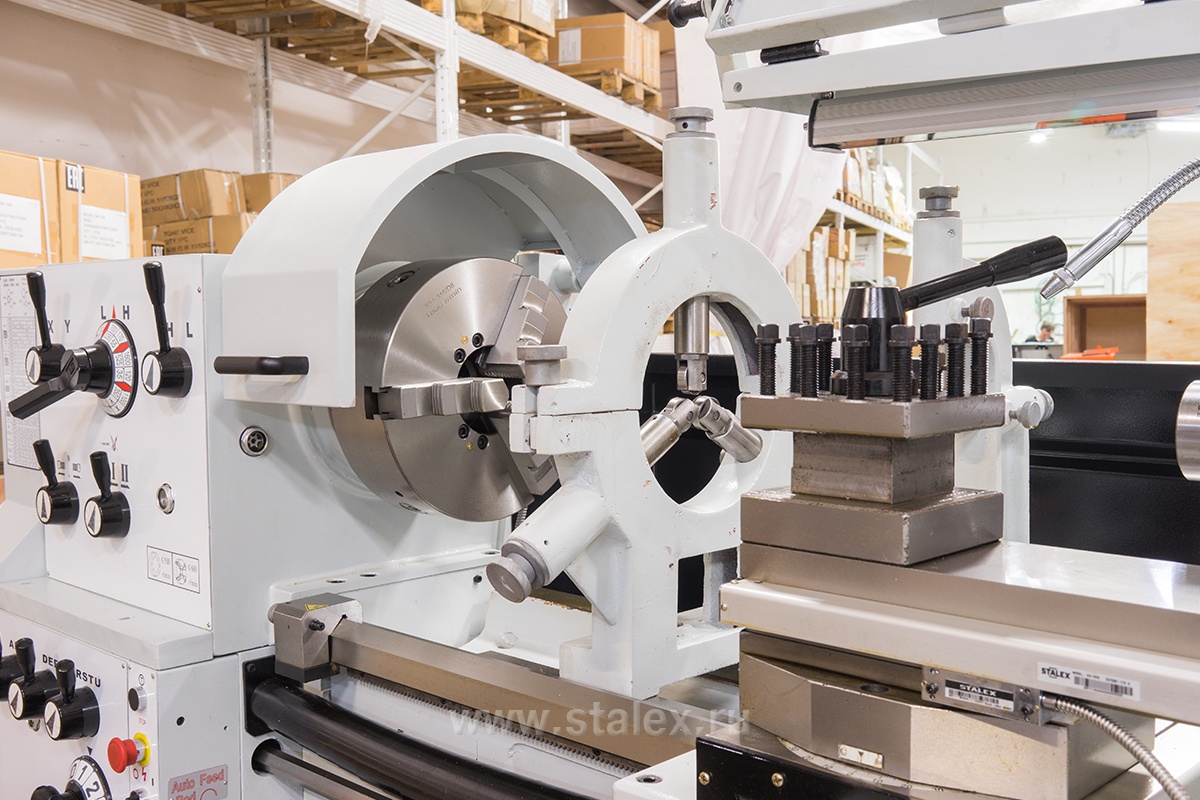

- Подвижный люнет Ø16-95 мм
- Не подвижный люнет Ø19-165 мм
- Не вращающийся центр МТ-5
- Вращающийся центр МТ-5
- Переходная втулка МТ-5

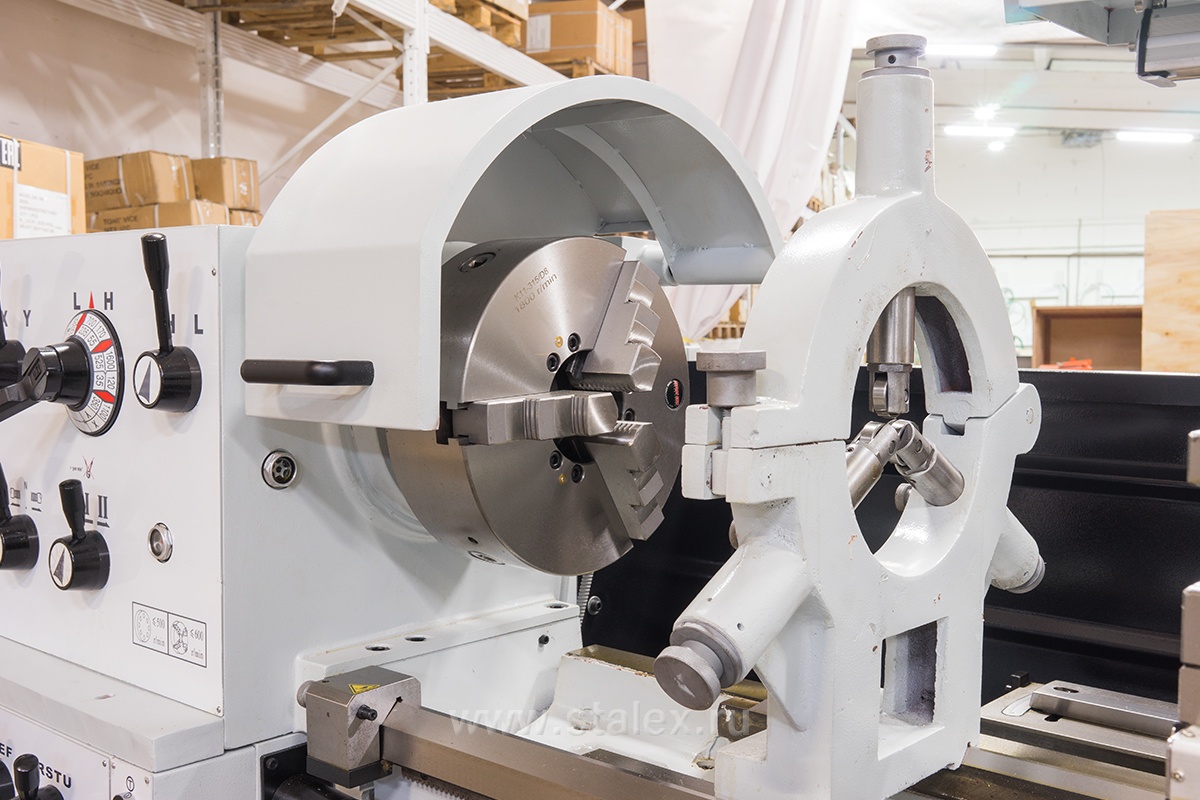

- Защитный экран патрона с концевым выключателем

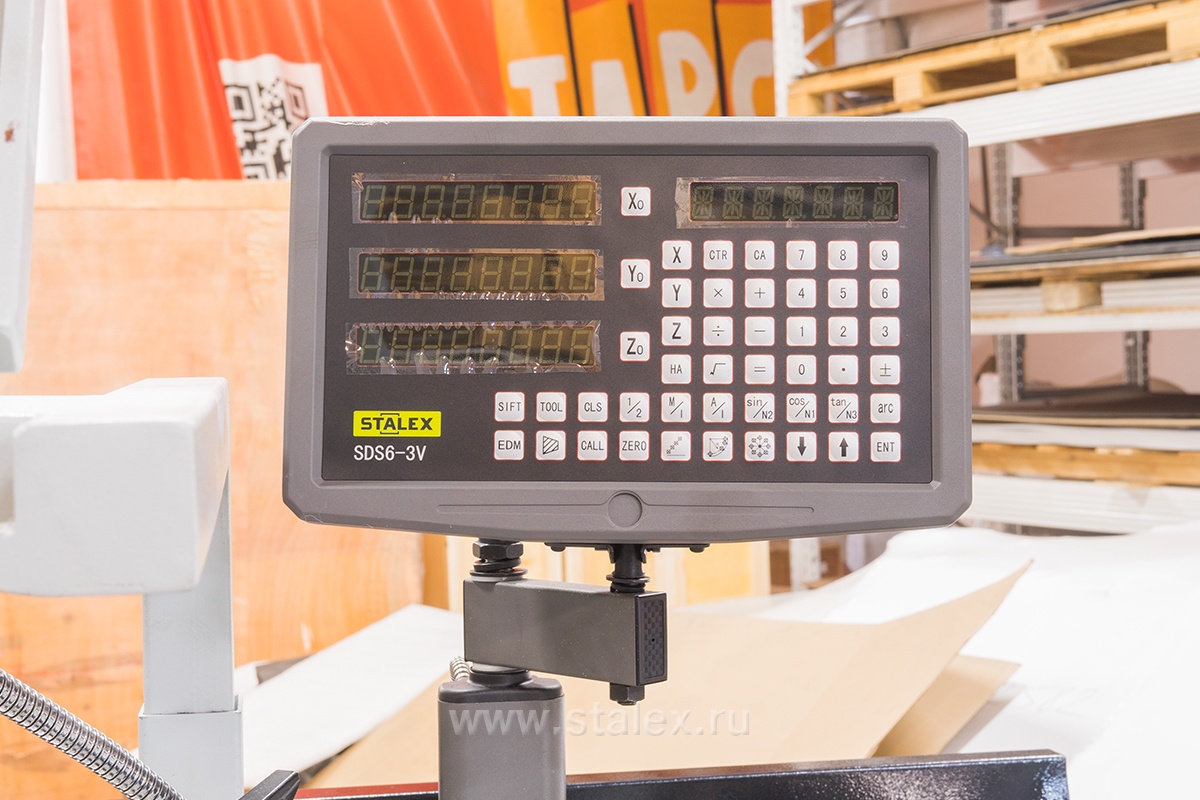

- УЦИ по трем осям

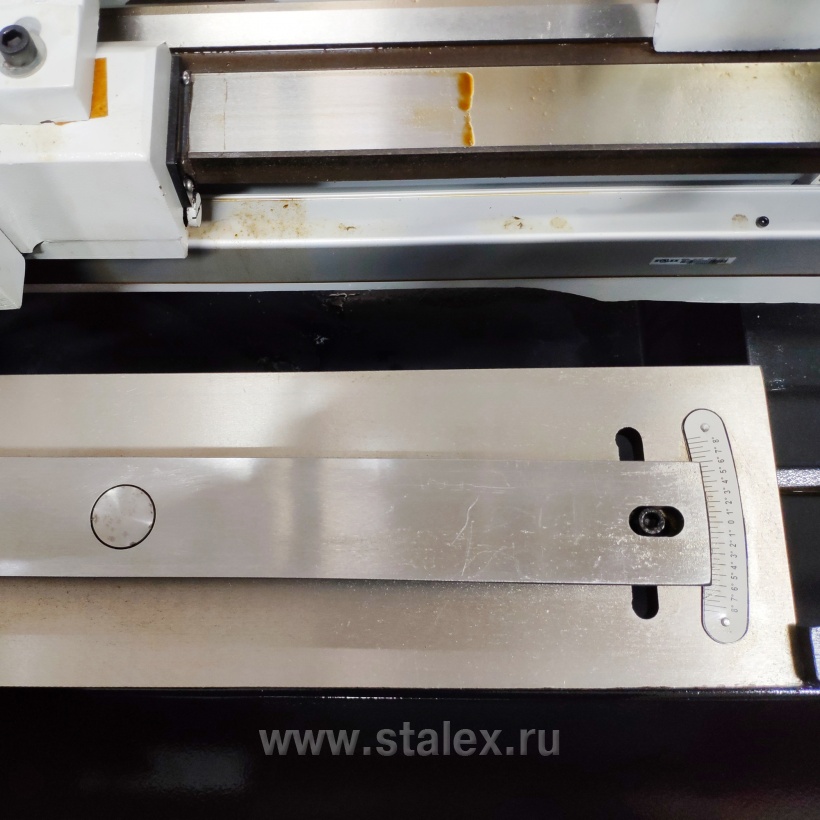

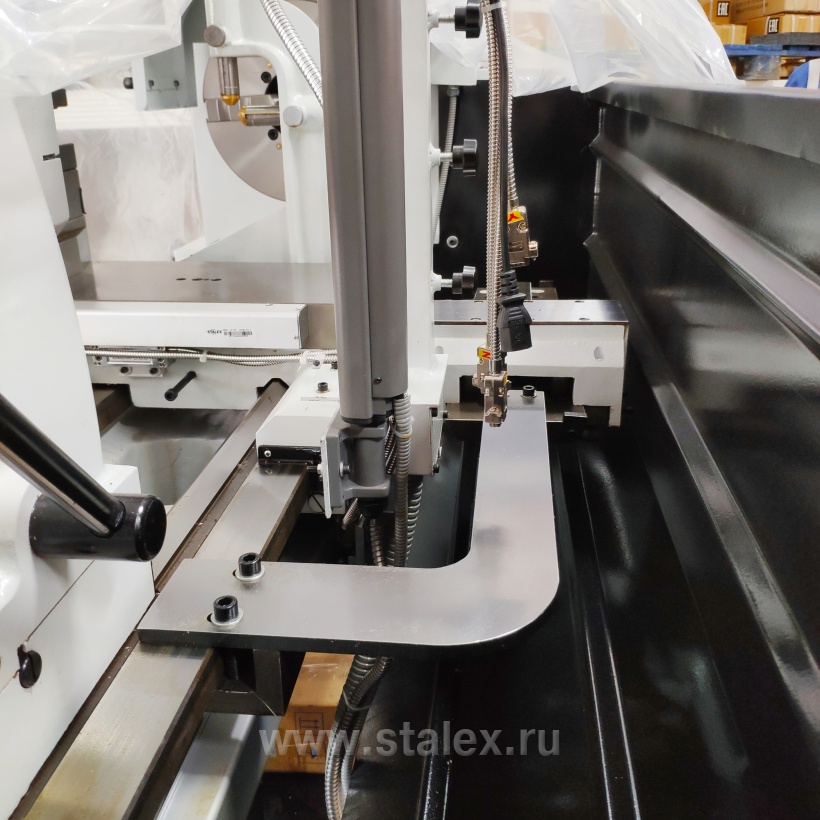

- Конусная линейка
- Джойстик ускоренного перемещения по 2-м осям
- Регулируемые опоры станины;
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Лампа местного освещения LED
- Инструкция по эксплуатации
- Инструмент для обслуживания в инструментальном ящике
