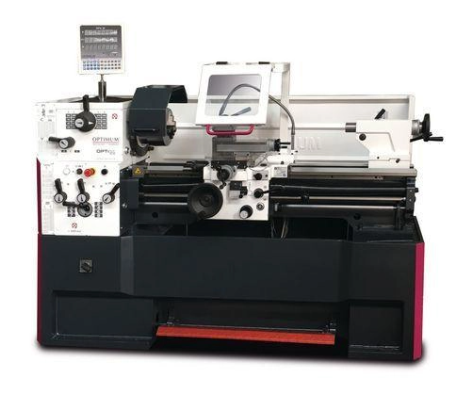

Токарный станок OPTIturn TH 4210D

Вернуться назад в:

Токарный станок OPTIturn TH 4210D

Артикул: 3462055
(0)
1 366 860 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Основные характеристики
Артикул
3462055
Производитель

Технические характеристики

Характеристика Значение
Арт. 3462055
Мощность главного двигателя 4,5 кВт
Напряжение питающей сети 380 В
РМЦ 1000 мм
Макс. Ø обработки над станиной 420 мм
Диаметр обработки над направляющими 250 мм
Диаметр обработки над выемкой станины 590 мм
Длина выемки в станине 260 мм
Диапазон продольной подачи 0,05 - 1,7 мм/об
Количество продольных подач 17
Диапазон поперечных подач 0,025 - 0,85 мм/об
Количество поперечных подач 17
Пределы шага нарезаемых метрических резьб 0,2 - 14 мм/об
Количество шагов (метрические резьбы) 39
Пределы шага нарезаемых дюймовых резьб 72 - 2 ниток/дюйм
Количество шагов (дюймовые резьбы) 45
Пределы шага нарезаемых трапецеидальных резьб 8 - 44
Количество шагов (трапецеидальные резьбы) 21
Пределы шага нарезаемых модульных резьб 0,3 - 3,5


Характеристика Значение
Количество шагов (модульные резьбы) 18
Диапазон оборотов (скоростей) 45 - 1800 об/мин
Количество передач (скоростей) 16
Шпиндельный патрон опция
Диаметр сквозного отверстия в шпинделе 52 мм
Конус шпинделя КМ6
Размер державки инструмента (резца) 20x25 мм
Конус пиноли задней бабки КМ4
Перемещение пиноли задней бабки 120 мм
Диаметр отверстия в задней бабке 50 мм
Ход по оси X 140 мм
Ход по оси Z 230 мм
Высота центров 210 мм
Ширина направляющих станины 250 мм
Вес нетто 1160 кг

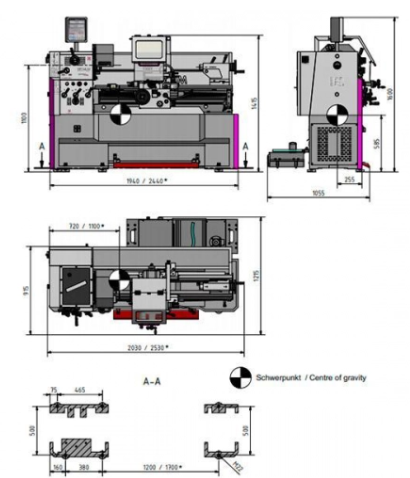

Габариты (ДхШхВ) 1940x1215x1600 мм
Вес брутто 1352 кг
Габариты упаковки (ДхШхВ) 2060х900х1650 мм

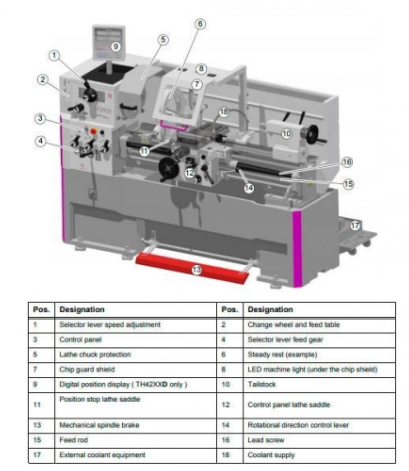

Точный и надежный токарный станок для серийного производства.


  • Закаленные и шлифованные направляющие станины.
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
  • Закаленные шлифованные шестерни и валы передней бабки.
  • Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
  • Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
  • Радиальное биение шпинделя менее 0,015 мм
  • Центральная система смазки направляющих.
  • Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
  • Механический тормоз шпинделя.
  • Перегрузочная муфта ходового винта.
  • Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
  • Продольная и поперечная подачи суппорта
  • Поворотная на 360° верхняя каретка суппорта
  • Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
  • Цена деления лимба маховика пиноли задней бабки 0,025 мм
  • Правое/левое направление вращения шпинделя
  • Защитный экран
  • Станочный светильник
  • Кнопка аварийного отключения станка, запирающийся главный выключатель
  • Спиральный кожух ходового винта
  • Подставка под станок с отделениями под инструмент
  • Произведено согласно нормам DIN 8606

Комплектация основная

  • Устройство цифровой индексации (УЦИ) на три оси
  • Оправка МK 6 ― МK 4
  • Упорный центр МК 4
  • Неподвижный люнет Ø 15 — 105 мм
  • Подвижный люнет Ø 10- 65 мм
  • Планшайба Ø 350 мм
  • Станочный светильник
  • Комплект сменных шестерен гитары
  • Система подачи СОЖ
  • Комплект обслуживающего инструмента
  • Первая заправка маслом
  • Руководство по эксплуатации
  • Не забудьте приобрести токарный патрон!
