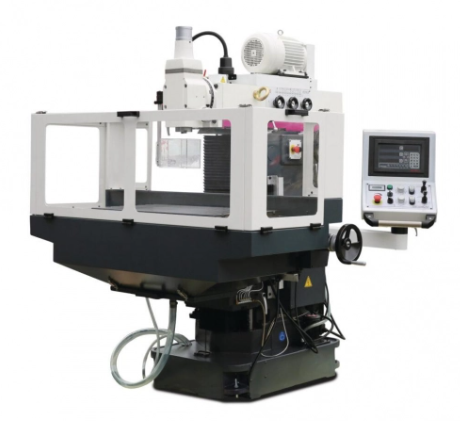

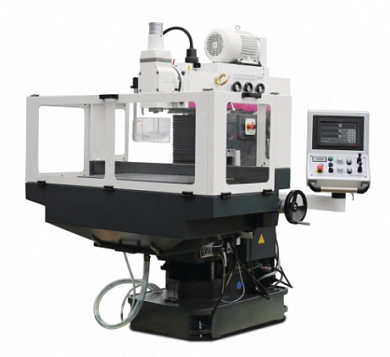

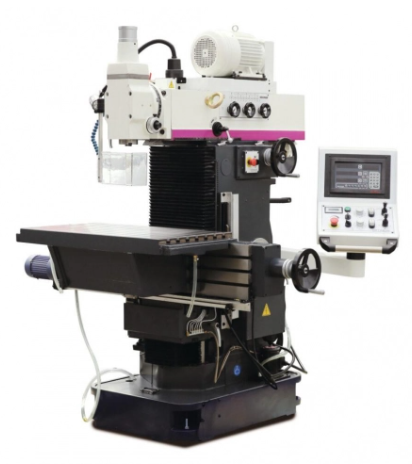

Универсальный фрезерный станок OPTImill MZ2S

Вернуться назад в:

Артикул: 3346235

(0)

4 317 940 руб. за 1 шт

В наличии

Нашли дешевле?

Сравнить

Отложить

Способы оплаты

Основные характеристики

Артикул

3346235

Производитель

Технические характеристики

Характеристика	Значение
Арт.	3346235
Мощность главного двигателя (вертикальный шпиндель у универсальных станков)	2.2 / 3.0 кВт
Напряжение питающей сети	380 В
Шпиндель	М 16
Общее номинальное значение	4 кВт
Максимальный диаметр торцевой фрезы	100 мм
Максимальный диаметр концевой фрезы	25 мм
Максимальный диаметр рассверливания в стали	30 мм
Максимальный диаметр сверления в стали	26 мм
Размер горизонтального стола	750х320 мм
Расстояние шпиндель-горизонтальный стол	70-400 мм
Вылет вертикального шпинделя	100 мм
Диапазон скоростей шпинделя	50 - 1890 об/мин
Количество скоростей шпинделя	12
Длина стола	750 мм
Ширина стола	320 мм
Размер Т-образных пазов стола	14 мм
Количество Т-образных пазов стола	5
Расстояние между Т-образными пазами	63 мм

Характеристика	Значение
Максимальная грузоподъемность	285 кг
Размер вертикального стола	830х250 мм
Растояние шпиндель-вертикальный стол	75-410 мм
Размер Т-образных пазов вертикального стола/количество пазов/Растояние между пазами	14 мм / 2 / 63 мм
Подключение сжатого воздуха	700-1060 кПа
Ручное перемещение по оси X	400 мм
Ручное перемещение по оси Y	200 мм
Ручное перемещение по оси Z	335 мм
Автоматическое перемещение по оси X	10 - 600 мм/мин
Автоматическое перемещение по оси Y	10 - 600 мм/мин
Автоматическое перемещение по оси Z	10 - 600 мм/мин
Скорость автоподачи стола по осям X,Y,Z	5мм/об - градуировка 0,02 мм
Патрон шпинделя	ISO 50 DIN 2080
Диапазон поворота фрезерной головки по Z - X плоскости	± 90 °
Ход пиноли (шпинделя)	120 мм
Вес нетто	1400 кг

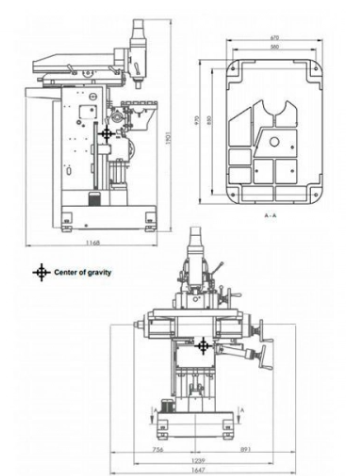

Габариты (ДхШхВ)	1168х1239х1901 мм
Вес брутто	1500 кг
Габариты упаковки (ДхШхВ)	1400х1850х2150 мм

Высокоточный станок с 3-х координатным устройством цифровой индикации DP 700 от NEWALL. С частотным преобразователем оси подачи с панелью управления.

Различные сферы применения
Превосходные амортизирующие свойства и устойчивость рамы станка
Все направляющие изготовлены из закаленного металла, отличаются точностью шлифовки и регулируются клиньями
Автоматическая подача по осям X-, Y- и Z, с возможностью плавной регулировки посредством электронного джойстика на панели управления
Электрический выключатель окончания подачи
Шарико-винтовая передач на всех осях

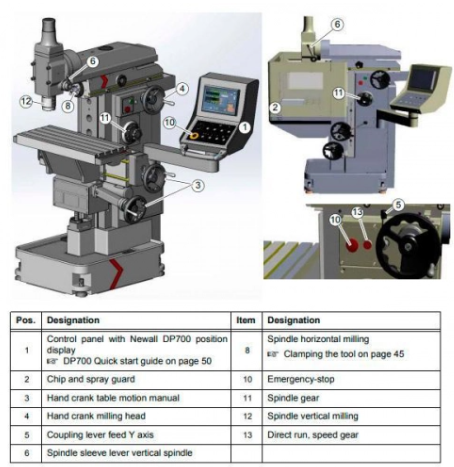

Центральная панель управления с понятной компоновкой и встроенным цифровым дисплеем для отображения данных о положении и скорости
Большой тяжелый координатный стол с точно обработанной поверхностью и пятью T-образными пазами
Система подачи СОЖ
Маховики большого диаметра с регулировочной шкалой
Станочный светильник
Плавный ход
Система централизованной смазки ручного управления

4 оправки ISO 40 с противоподшипником: наружный диаметр 16 мм, наружный диаметр 22 мм, наружный диаметр 27 мм, наружный диаметр 32 мм
Переходная оправка ISO40 — MK3
Цанговый патрон ISO 40 с семью цангами (6, 8, 10, 12, 16, 20, 25 мм)
Патрон MK1 и MK 2
Рабочий инструмент
