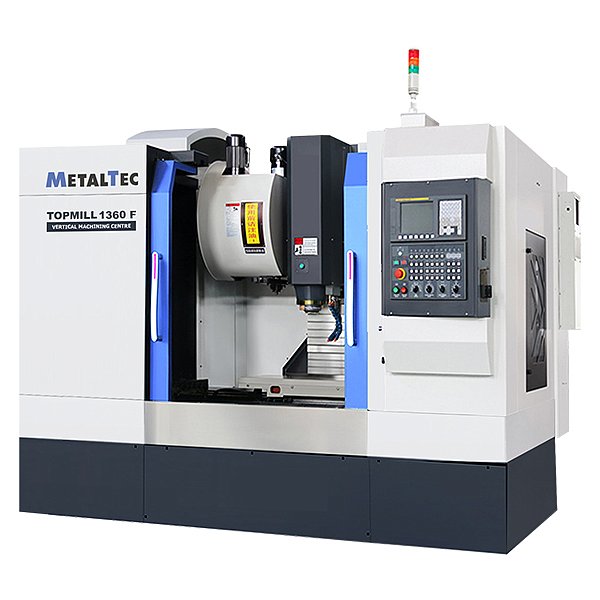

4-х осевой вертикальный обрабатывающий центр с ЧПУ MetalTec Topmill 1360F
4-х осевой вертикальный обрабатывающий центр с ЧПУ MetalTec Topmill 1360F
НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 1360F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
№ | Наименование | Спецификация | Информация |
1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |

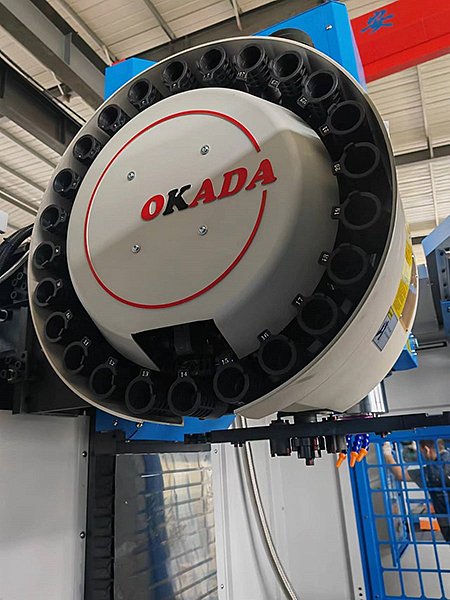

2 | Магазин автосмены инструмента | BT40-24T | OKADA (Тайвань) |

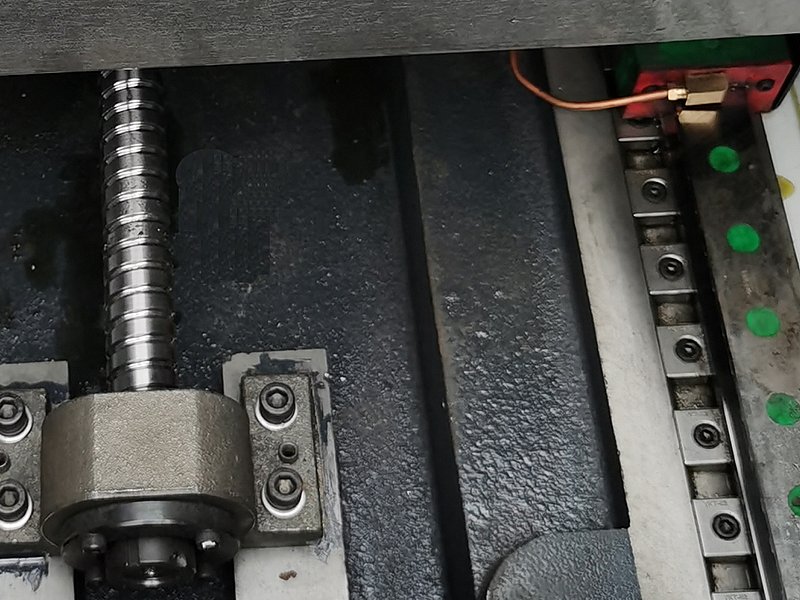

3 | ШВП по оси Х/Y/Z | P4 | HIWIN (Тайвань) |
4 | Подшипник винтовой | NSK/FAG (Япония) | |
5 | Насос-кулант | Китай | |

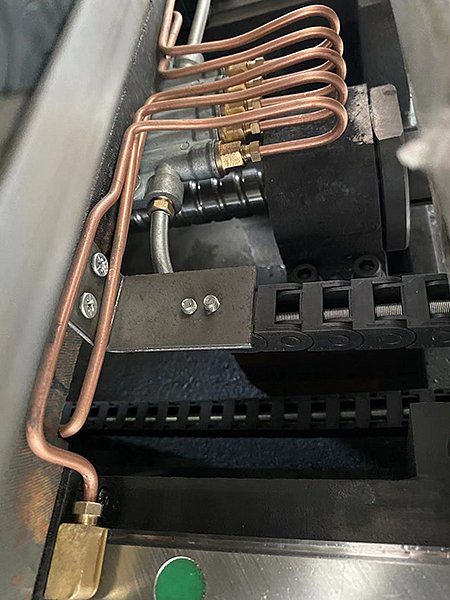

6 | Автоматическая система смазки | Китай | |
7 | Пневмосистема | AirTac (Тайвань) | |
8 | Линейные направляющие квадратного сечения по осям Х/Y/Z |
45 мм | HIWIN (Тайвань) |

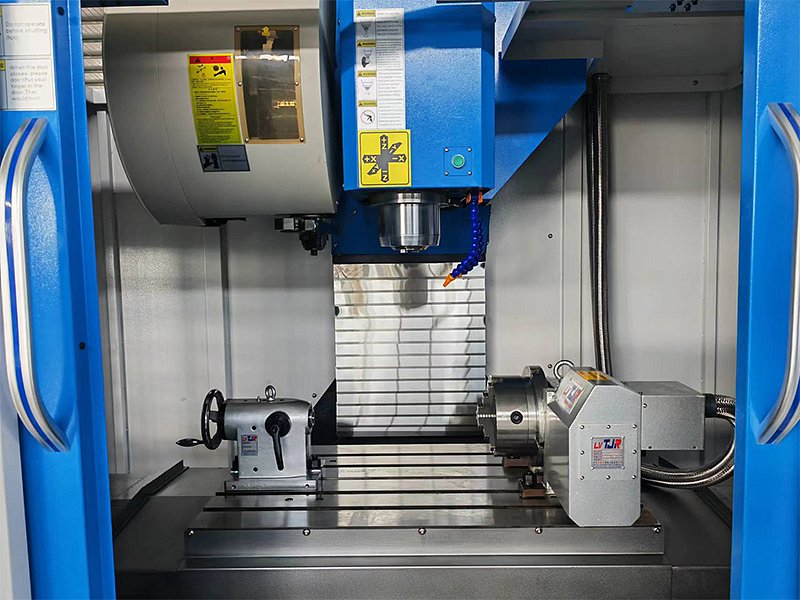

9* | Поворотный стол (4 ось) с задней бабкой | 250 мм | TJR (Тайвань) |
* - комплектации с 4 осью
Технические характеристики:

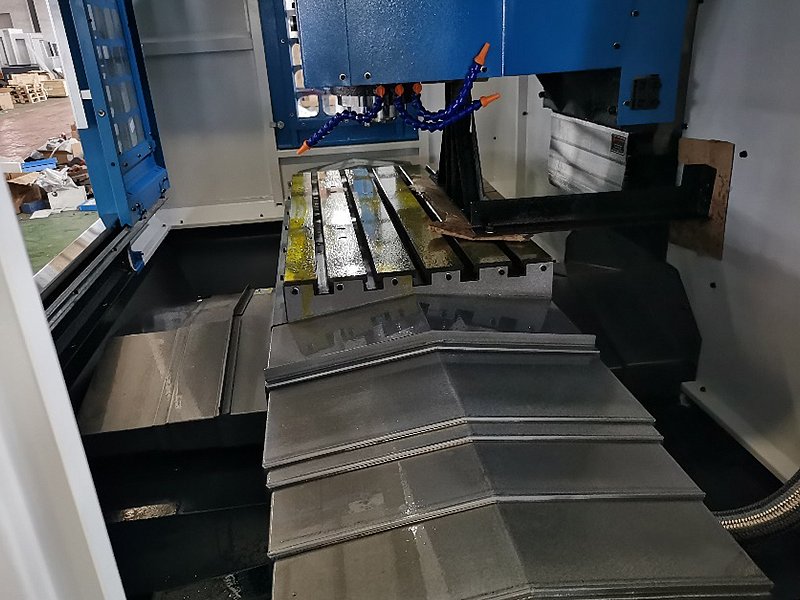

Размеры рабочего стола, мм
1300 x 600
Наибольшая нагрузка на стол, кг
800
T-пазы стола, мм
18 x 100 x 5
Перемещение по оси X, мм
1100
Перемещение по оси Y, мм
600
Перемещение по оси Z, мм
600
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 800
Расстояние от шпинделя до колонны, мм
700
Направляющие перемещения, X / Y / Z
Линейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z
Класс точности P4
Шпиндель VOLIS (Тайвань) – ременной привод:
Обороты шпинделя, об/мин
12 000
Охлаждение шпинделя
масляное
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
11 / 15
Инструментальная система OKADA (Тайвань):
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
24
Максимальный вес устанавливаемого инструмента, кг
8
Максимальный диаметр устанавливаемого инструмента, мм
100
Максимальная длина устанавливаемого инструмента, мм
300
Скорость перемещений:
Быстрые перемещения по осям Х / Y / Z, мм/мин
24 000 / 24 000 / 20 000
Скорость обработки, мм/мин
1 - 12 000
Точность:
Точность позиционирования, мм
± 0,005 / 300
Повторяемость, мм
± 0,003 / 300
Энергопотребление:
Напряжение, В / Частота, Гц
380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт
20
Пневмосистема:
Давление воздуха, МПа
0,6
Габаритные размеры:
Длина, мм
4450
Ширина, мм
2350
Высота, мм
2550
Вес, кг
7500
