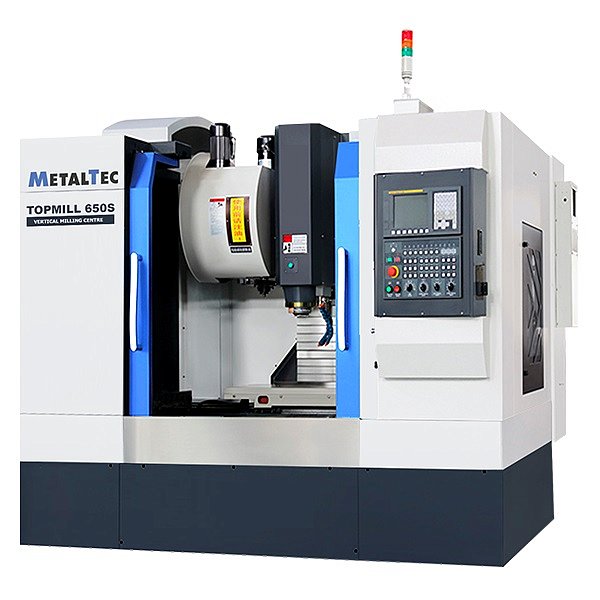

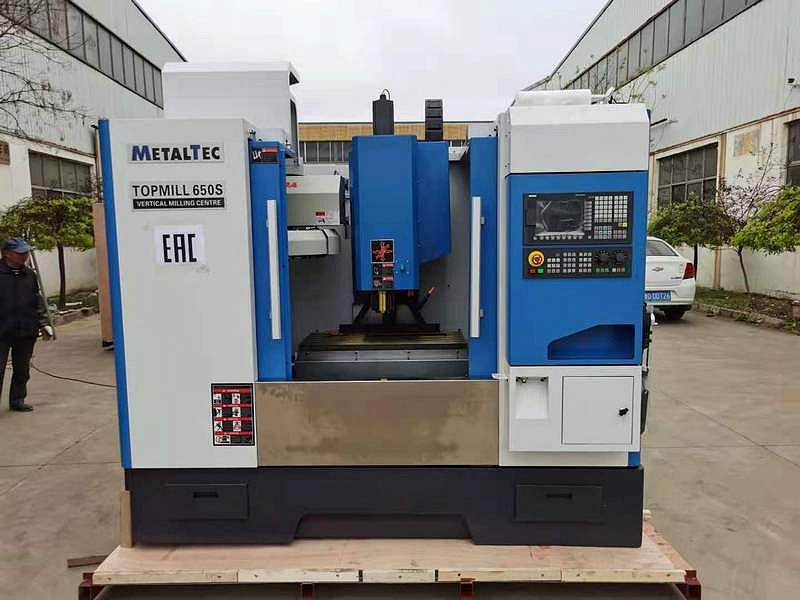

Вертикальный обрабатывающий центр с ЧПУ MetalTec Topmill 650S
Вертикальный обрабатывающий центр с ЧПУ MetalTec Topmill 650S
НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
№ | Наименование | Спецификация | Информация |
1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
2 | Магазин автосмены инструмента | BT40 - 16T | OKADA (Тайвань) |
3 | ШВП по оси Х | 4012 / P4 | HIWIN (Тайвань) |
4 | ШВП по оси Y | 4012 / P4 | HIWIN (Тайвань) |
5 | ШВП по оси Z | 4012 / P4 | HIWIN (Тайвань) |
6 | Подшипник винтовой | NSK / FAG (Япония) | |
7 | Муфта | ||
8 | Насос-кулант | Китай | |
9 | Автоматическая система смазки | Китай | |
10 | Пневмосистема | AirTac (Тайвань) | |
11 | Линейные направляющие квадратного сечения по оси Х |
45 мм | HIWIN (Тайвань) |
12 | Линейные направляющие квадратного сечения по оси Y |
45 мм | HIWIN (Тайвань) |
13 | Линейные направляющие квадратного сечения по оси Z |
45 мм | HIWIN (Тайвань) |
Технические характеристики:
Размеры рабочего стола, мм
800 x 420
Наибольшая нагрузка на стол, кг
500
T-пазы стола, мм
18 x 80 x 5
Перемещение по оси X, мм
650
Перемещение по оси Y, мм
450
Перемещение по оси Z, мм
510
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 660
Расстояние от шпинделя до колонны, мм
470
Направляющие перемещения, X / Y / Z
Линейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z
4012 / 4012 / 4012 / Класс точности P4
Серводвигатели SIEMENS, X / Y / Z/, нм
7,5 / 7,5 / 15
Шпиндель:
Обороты шпинделя, об/мин
8000
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
5,5 / 7,5
Инструментальная система:
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
16
Максимальный вес устанавливаемого инструмента, кг
15
Максимальный диаметр устанавливаемого инструмента, мм
100
Максимальная длина устанавливаемого инструмента, мм
300
Скорость перемещений:
Быстрые перемещения по осям Х / Y / Z, мм/мин
24 000 / 24 000 / 20 000
Скорость обработки, мм/мин
1 - 10 000
Точность:
Точность позиционирования, мм
± 0,005
Повторяемость, мм
± 0,003
Энергопотребление:
Напряжение, В / Частота, Гц
380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт
11
Пневмосистема:
Давление воздуха, МПа
0,6
Габаритные размеры:
Длина, мм
2350
Ширина, мм
2270
Высота, мм
2500
Вес, кг
4300
