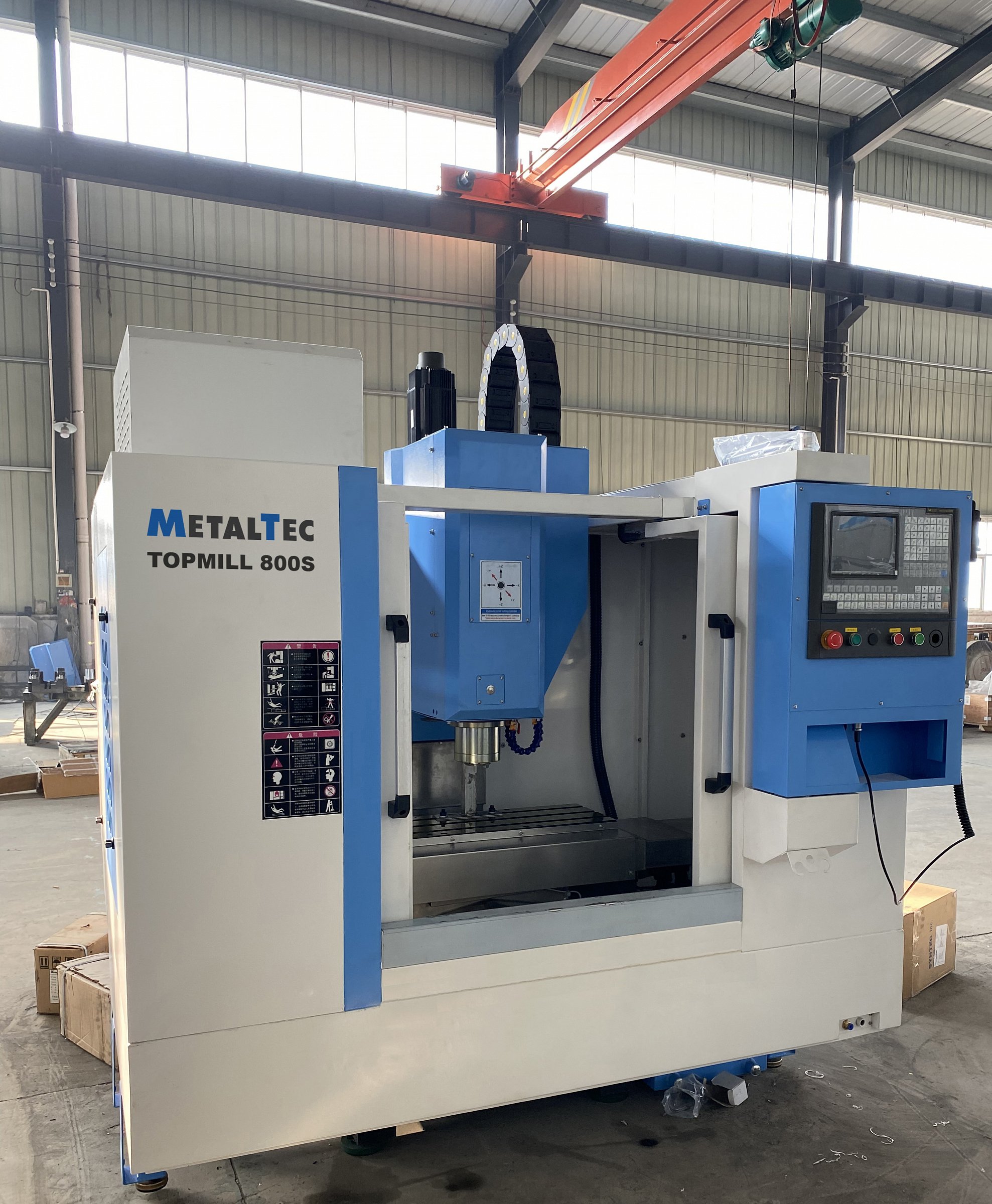

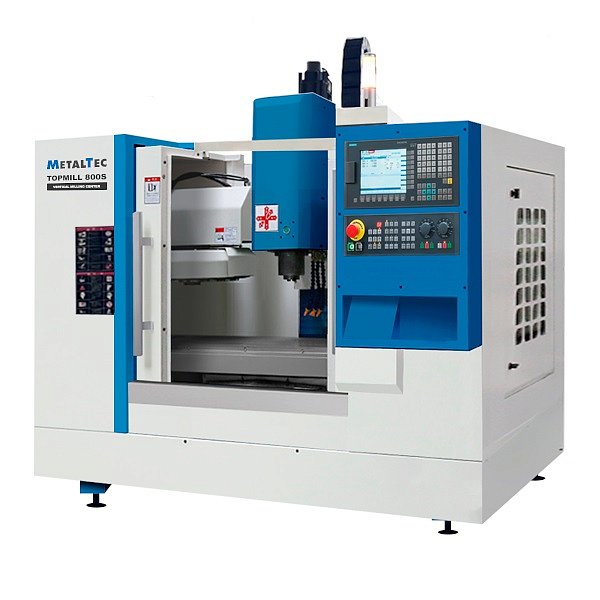

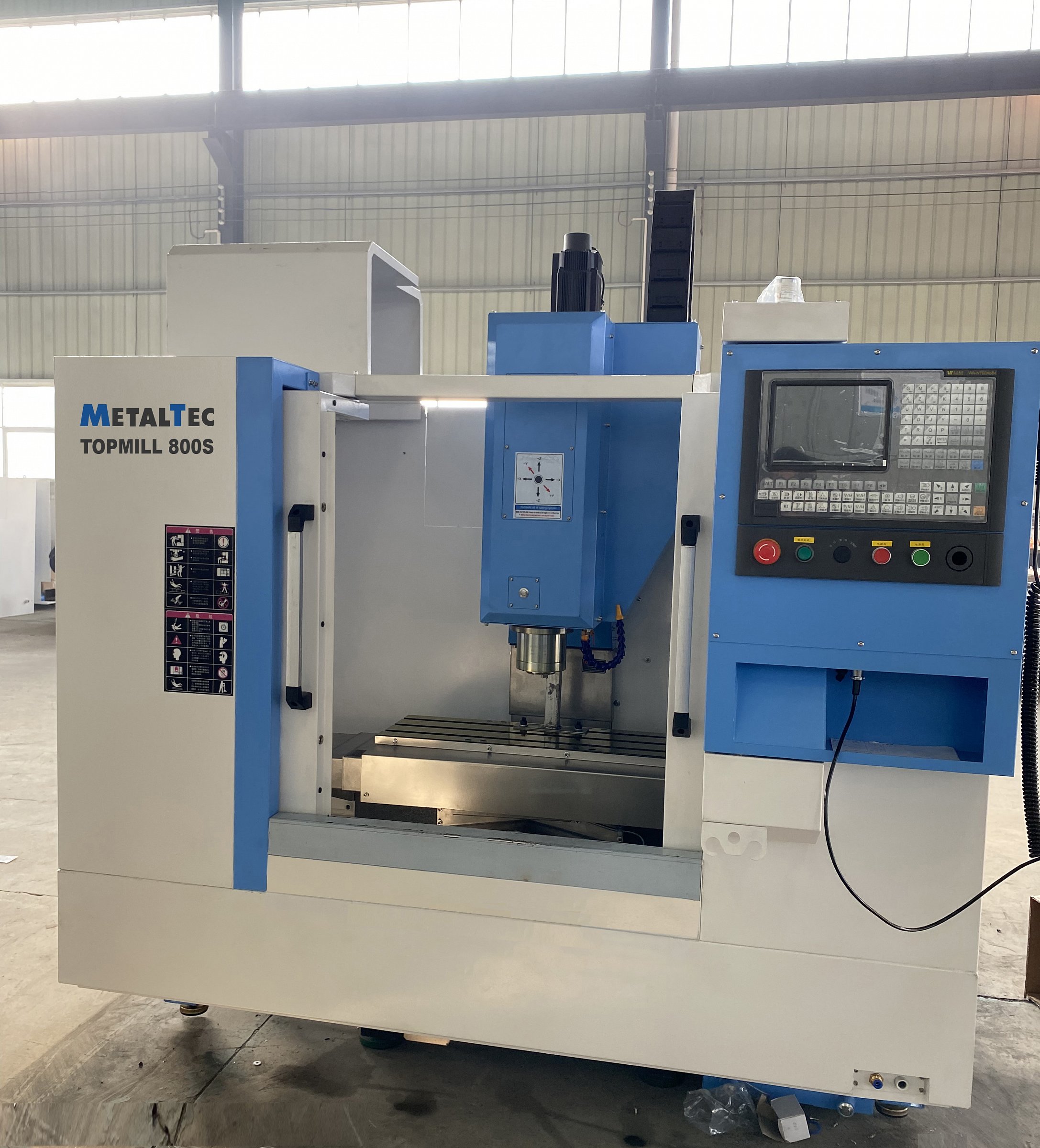

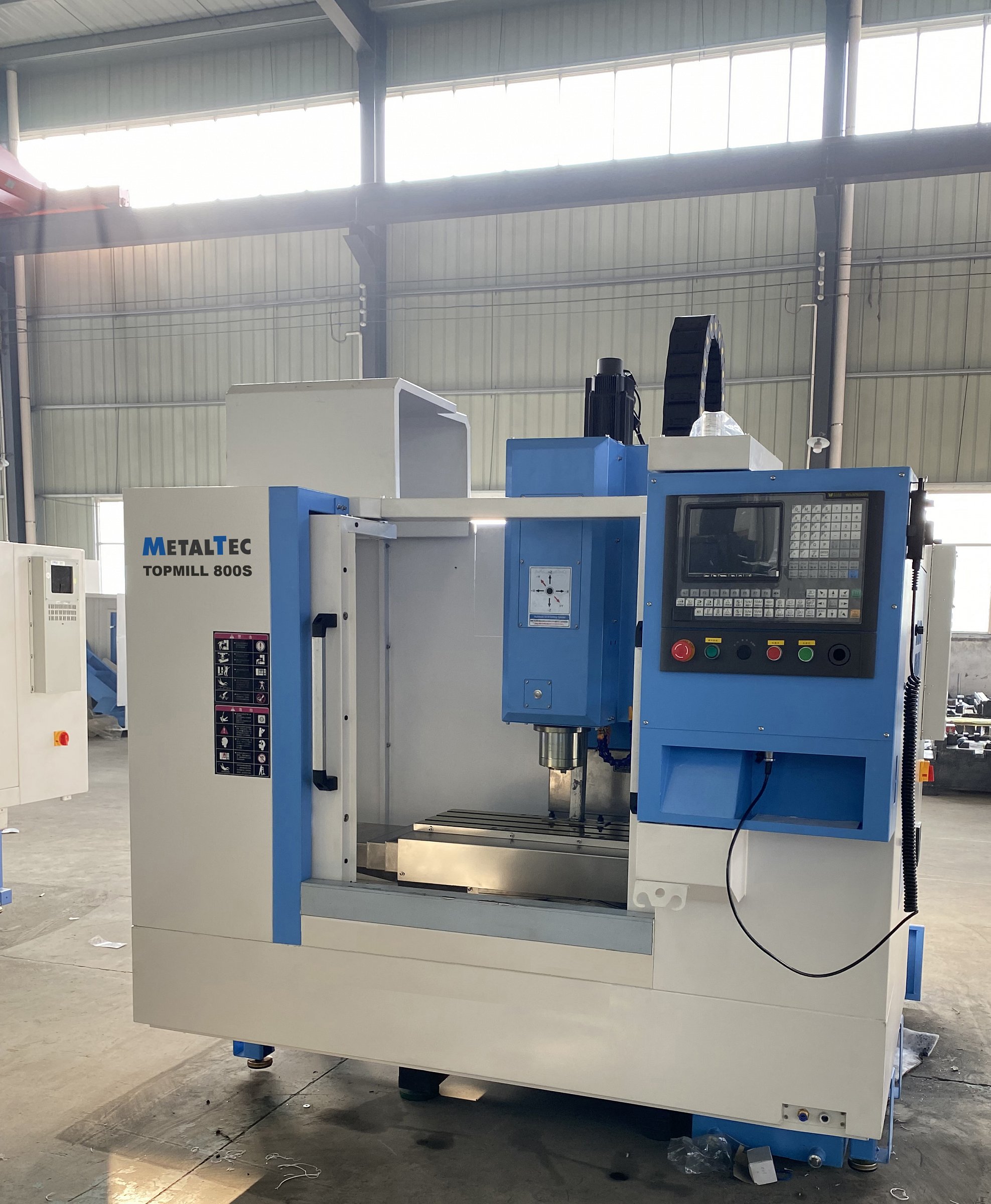

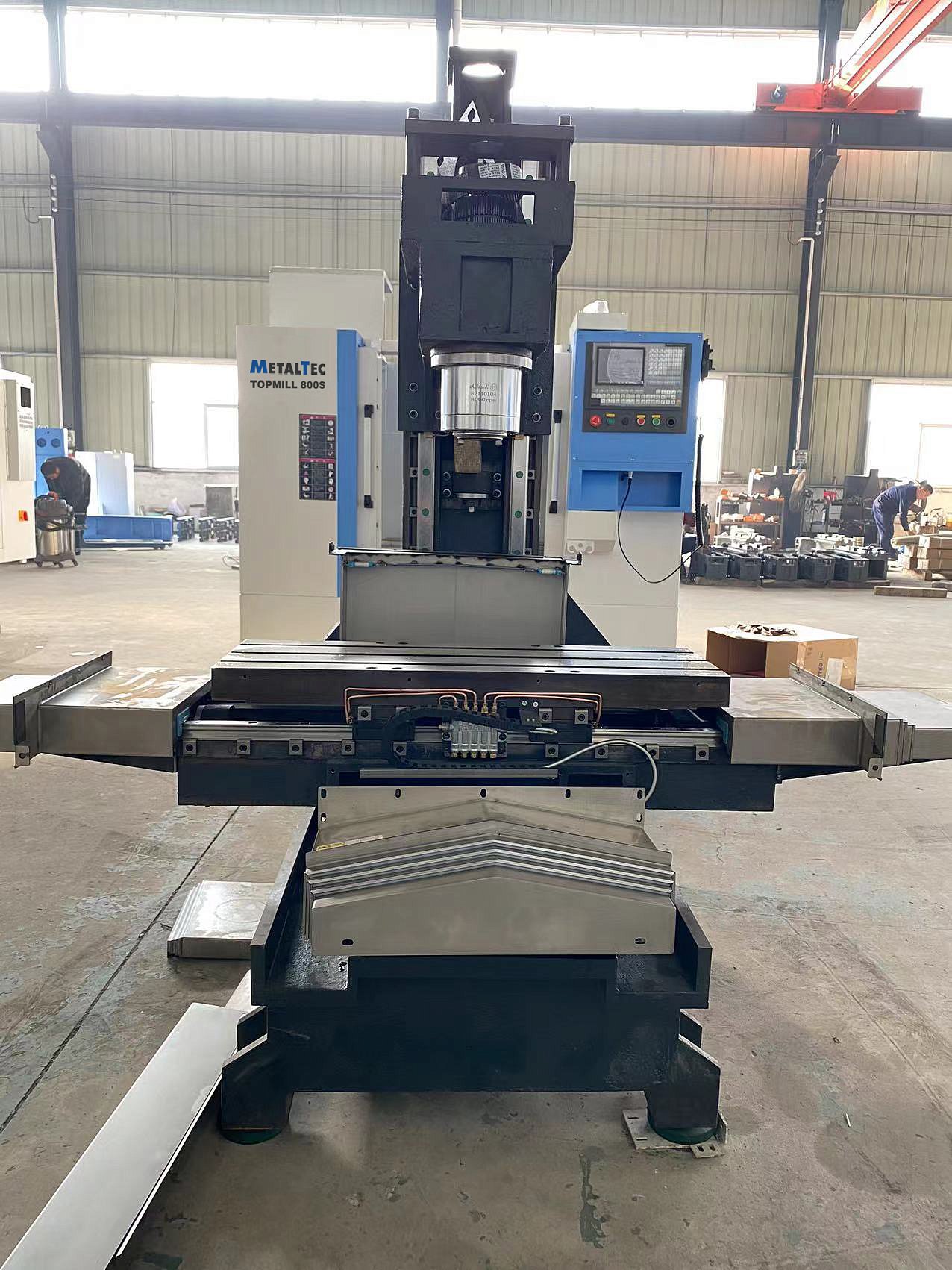

Вертикальный обрабатывающий центр с ЧПУ MetalTec Topmill 800S (подготовка под 4-ось)
Вертикальный обрабатывающий центр с ЧПУ MetalTec Topmill 800S (подготовка под 4-ось)
НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
№ | Наименование | Спецификация | Информация |
1 | Шпиндель | BT40 / 120 | Ai Mach (Тайвань) |
2 | Магазин автосмены инструмента | BT40 - 12T | Ai Mach (Тайвань) |
3 | ШВП по оси Х / Y / Z | 2816 | LSK (Тайвань) |
4 | Подшипники | P4 | NSK / FAG (Япония) |
5 | Пневмосистема | AirTac (Тайвань) | |
6 | Линейные направляющие квадратного сечения по осям Х / Y /Z |
30 / 30 / 35 мм | LSK (Тайвань) |
Технические характеристики
Размеры рабочего стола, мм
800 х 260
Наибольшая нагрузка на стол, кг
200
T-пазы стола, мм
3 х 12 х 78
Перемещение по оси X, мм
500
Перемещение по оси Y, мм
350
Перемещение по оси Z, мм
450
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 570
Расстояние от шпинделя до колонны, мм
350
Направляющие перемещения, X / Y / Z
Линейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z
2816
Шпиндель VOLIS (Тайвань) – ременной привод:
Обороты шпинделя, об/мин-1
8000
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
5,5 / 7.5
Инструментальная система DESU (Тайвань):
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
12
Максимальный вес устанавливаемого инструмента, кг
6
Скорость перемещений:
Быстрые перемещения по осям Х / Y / Z, мм/мин
24 000 / 24 000 / 24 000
Скорость обработки, мм/мин
1 - 10 000
Точность:
Точность позиционирования, мм
± 0,005 / 300
Повторяемость, мм
± 0,003
Энергопотребление:
Напряжение, В / Частота, Гц
380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт
20
Пневмосистема:
Давление воздуха, МПа
0,6
Габаритные размеры:
Длина, мм
3000
Ширина, мм
2250
Высота, мм
2350
Вес, кг
2500
