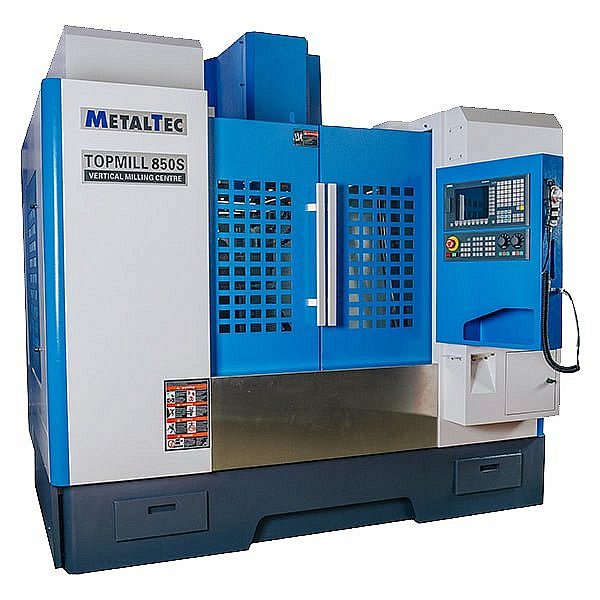

4-х осевой вертикальный обрабатывающий центр с ЧПУ MetalTec Topmill 850F
4-х осевой вертикальный обрабатывающий центр с ЧПУ MetalTec Topmill 850F
НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 850F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
№ | Наименование | Спецификация | Информация |
1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |

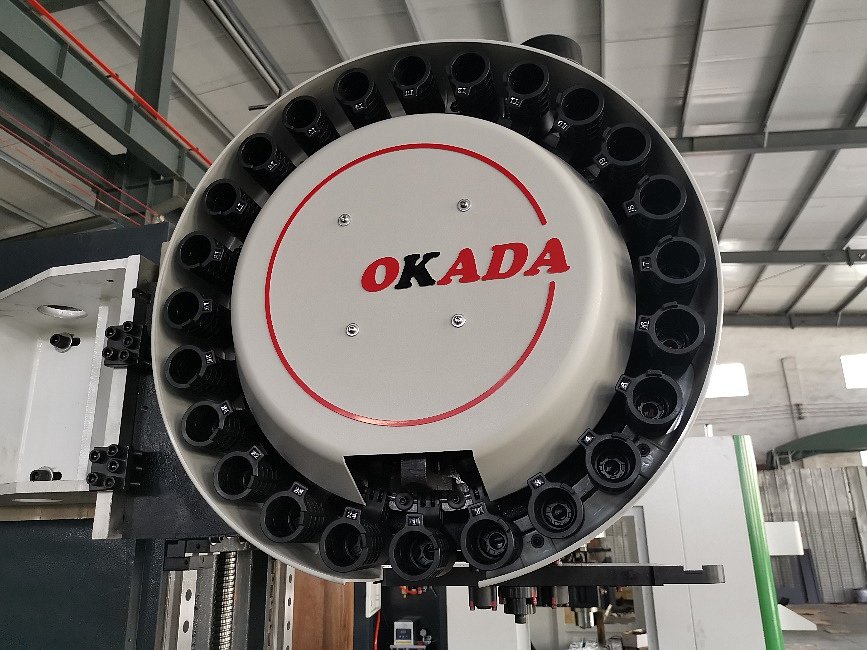

2 | Магазин автосмены инструмента | BT40 - 24T | OKADA (Тайвань) |

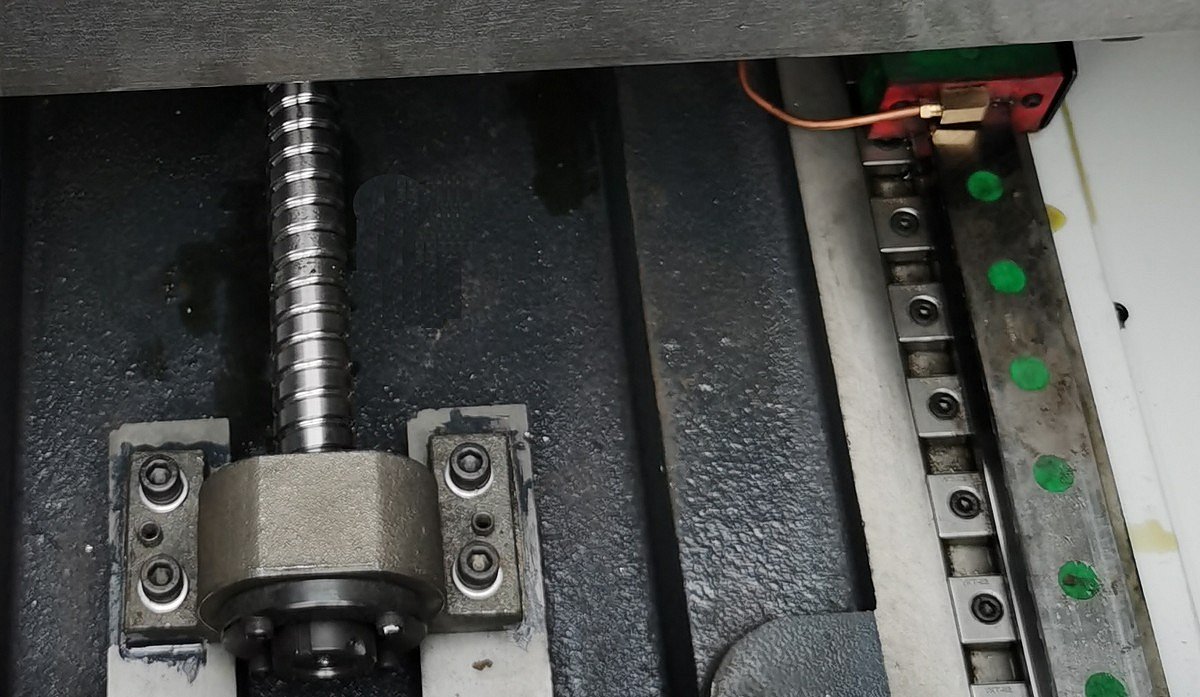

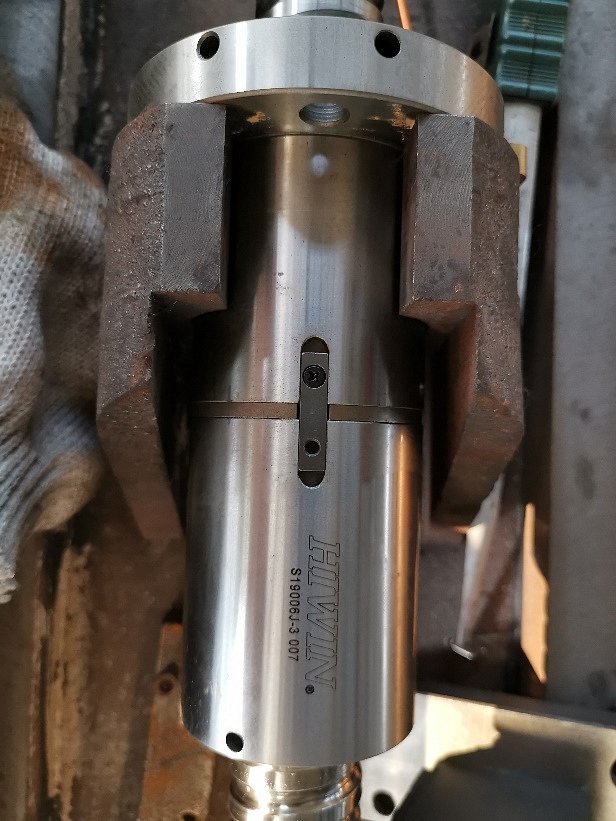

3 | ШВП по оси Х / Y / Z | P4 | HIWIN (Тайвань) |
4 | Подшипник винтовой | NSK / FAG (Япония) | |
5 | Насос-кулант | Китай | |

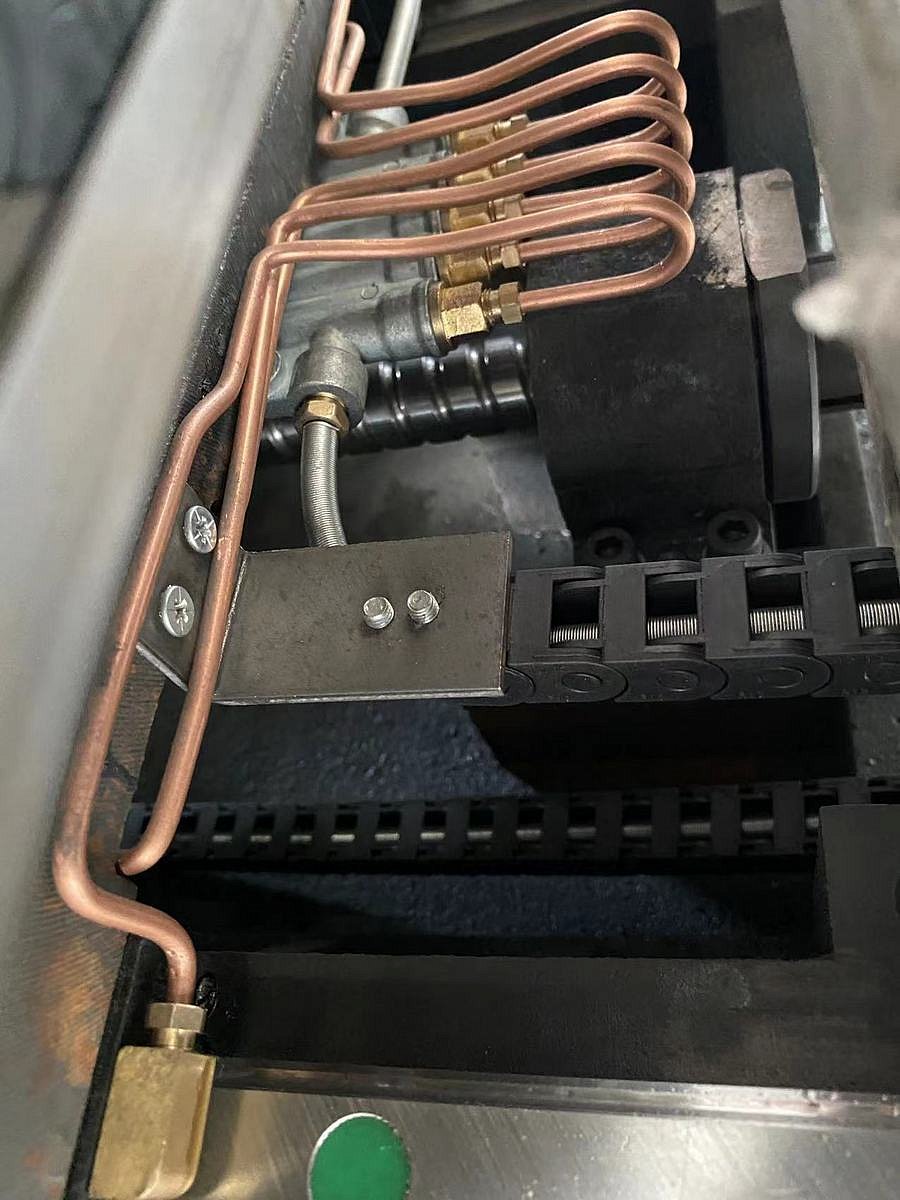

6 | Автоматическая система смазки | Китай | |
7 | Пневмосистема | AirTac (Тайвань) | |
8 | Линейные направляющие квадратного сечения по осям Х / Y /Z |
45 мм | HIWIN (Тайвань) |

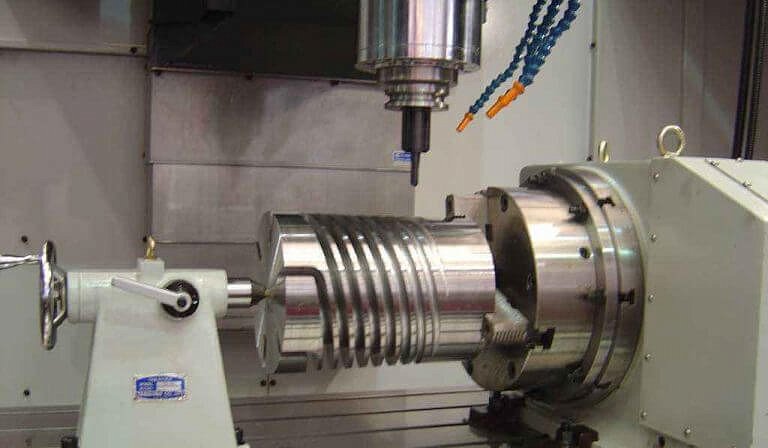

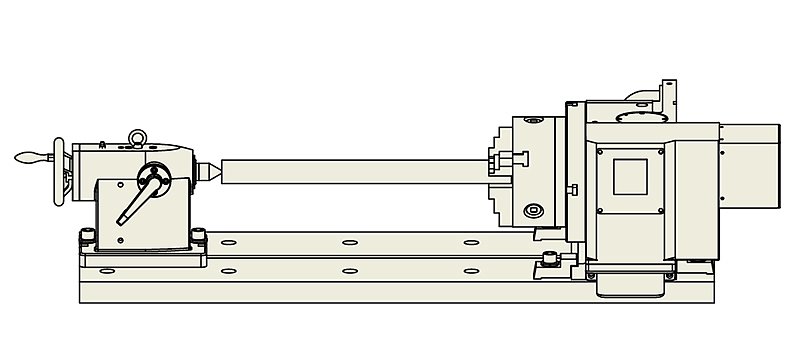

9 | Поворотный стол (4 ось) с задней бабкой |
250 мм | TJR (Тайвань) |
Технические характеристики

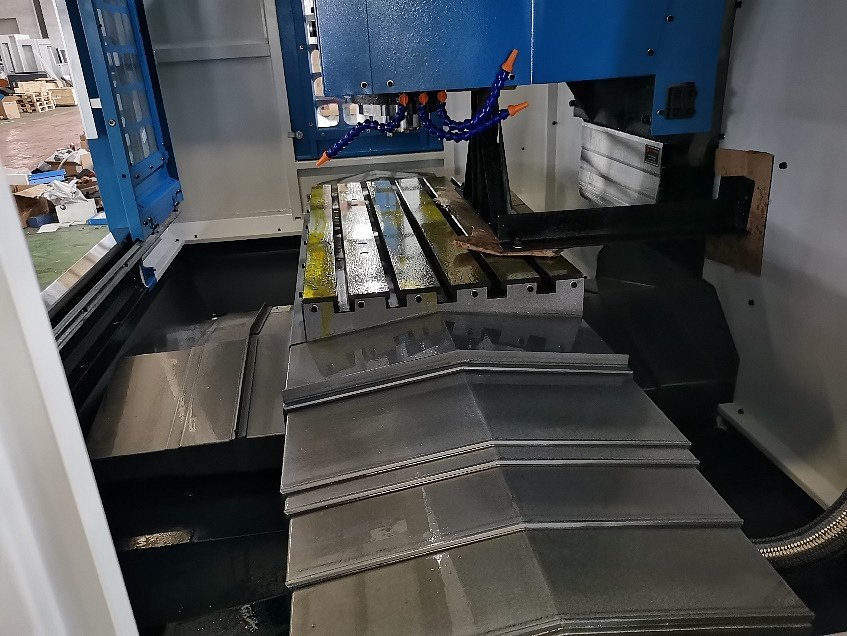

Размеры рабочего стола, мм
1000 х 500
Наибольшая нагрузка на стол, кг
600
T-пазы стола, мм
18 х 150 х 5
Перемещение по оси X, мм
800
Перемещение по оси Y, мм
500
Перемещение по оси Z, мм
500
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 710
Расстояние от шпинделя до колонны, мм
610
Направляющие перемещения, X / Y / Z
Линейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z
Класс точности P4

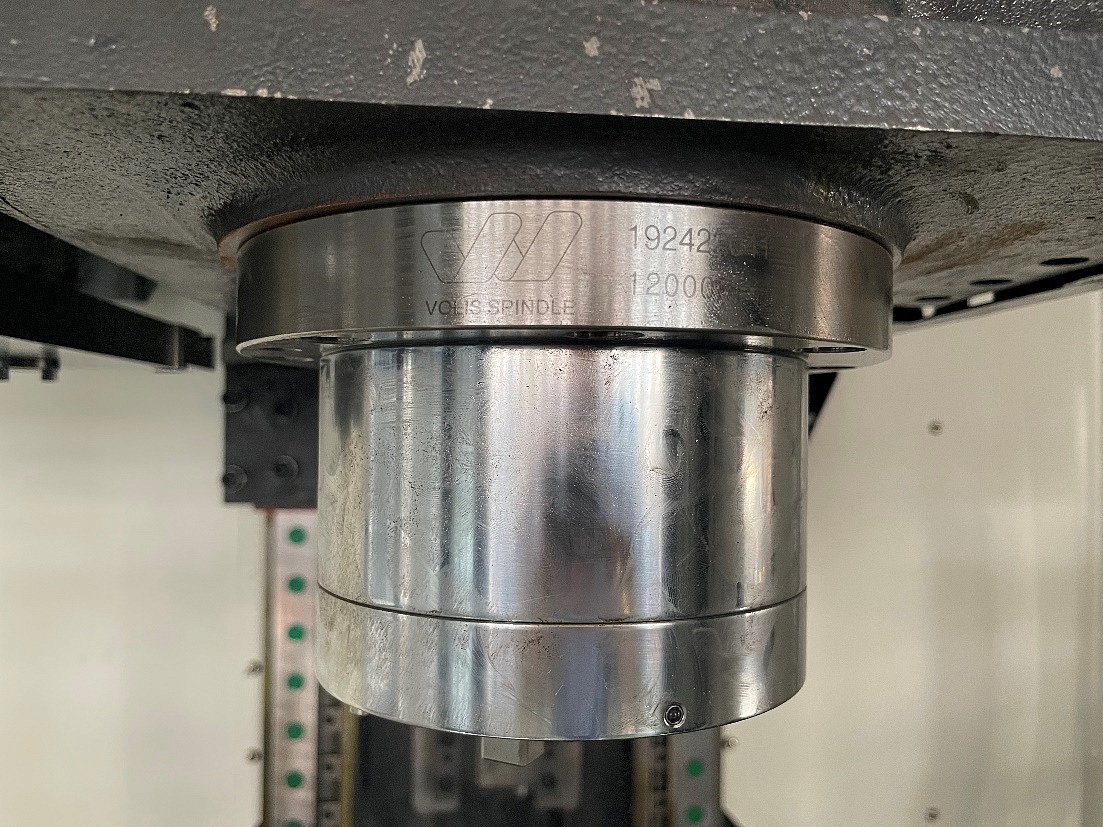

Шпиндель VOLIS (Тайвань) – ременной привод:
Обороты шпинделя, об/мин-1
12 000
Охлаждение шпинделя
масляное
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
7,5 / 11
Инструментальная система OKADA (Тайвань):
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
24
Максимальный вес устанавливаемого инструмента, кг
8
Максимальный диаметр устанавливаемого инструмента, мм
100
Максимальная длина устанавливаемого инструмента, мм
300
Скорость перемещений:
Быстрые перемещения по осям Х / Y / Z, мм/мин
30 000 / 30 000 / 20 000
Скорость обработки, мм/мин
1 - 12 000
Точность:
Точность позиционирования, мм
± 0,005 / 300
Повторяемость, мм
± 0,003 / 300
Энергопотребление:
Напряжение, В / Частота, Гц
380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт
18
Пневмосистема:
Давление воздуха, МПа
0,6
Габаритные размеры:
Длина, мм
2800
Ширина, мм
2300
Высота, мм
2560
Вес, кг
5500
