Ленточнопильный станок с гидрозагрузкой Stalex BS-315G
Ленточнопильный станок с гидрозагрузкой Stalex BS-315G

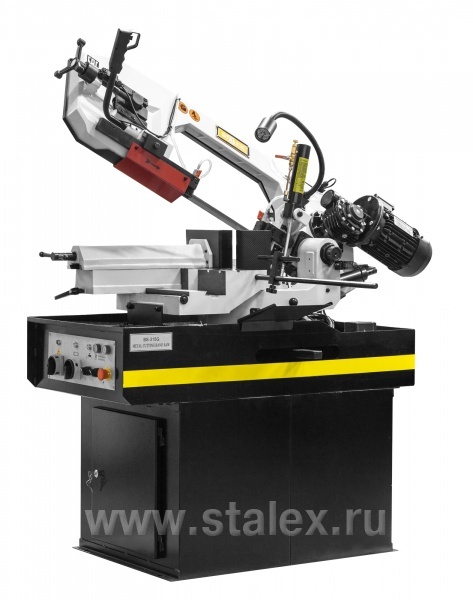

Stalex BS-315G — ленточнопильный станок с гидрозагрузкой, который позволяет делать распилы заготовок диаметром до 230 мм. Процесс резки происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от −45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущим инструментом является ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
В процессе пиления осуществляется поворот рамы, а не заготовки. Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие система СОЖ в стандартной комплектации — позволяет добиться высокой производительности. Идеально подходит для обработки большого количества металла, может применяться в серийном и мелкосерийном производстве.
Особенности

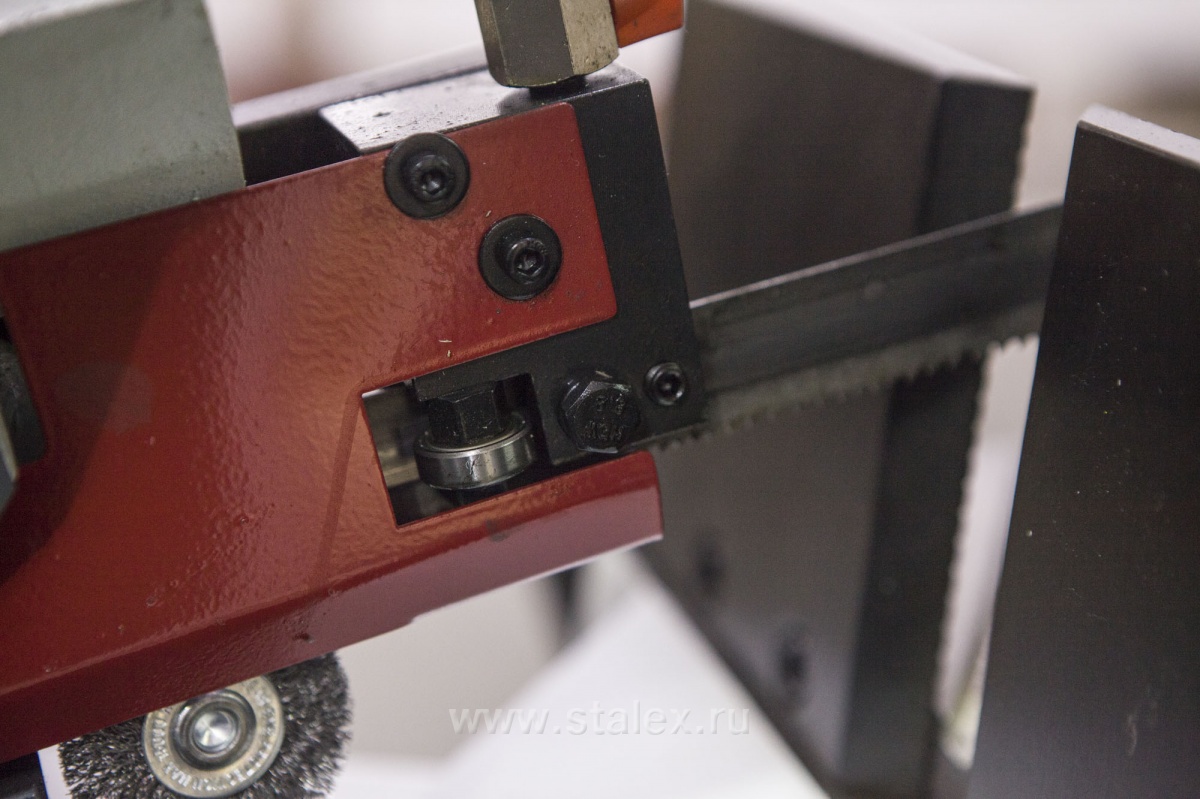

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников.

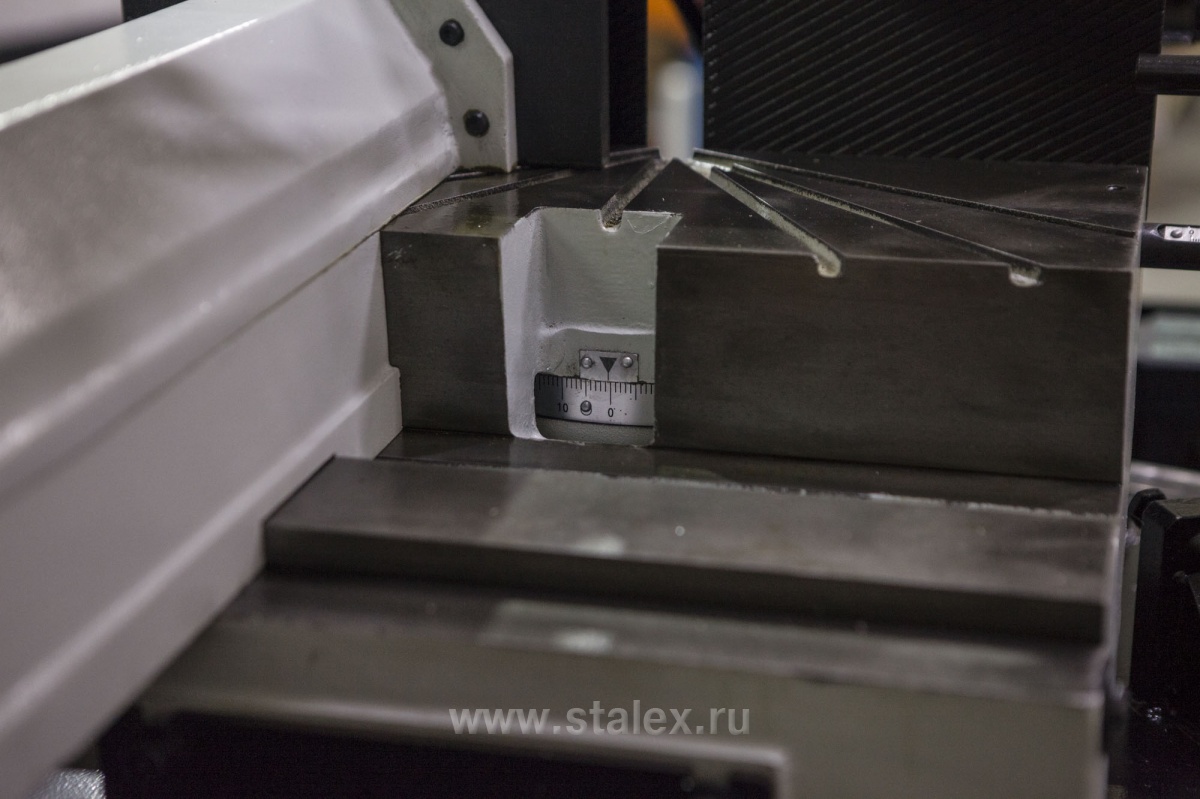

- Регулировка угла поворота вдоль шкалы.
- Регулируемая подача СОЖ в зону резания.
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах.
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации.
- Опускание рамы осуществляется под собственным весом.

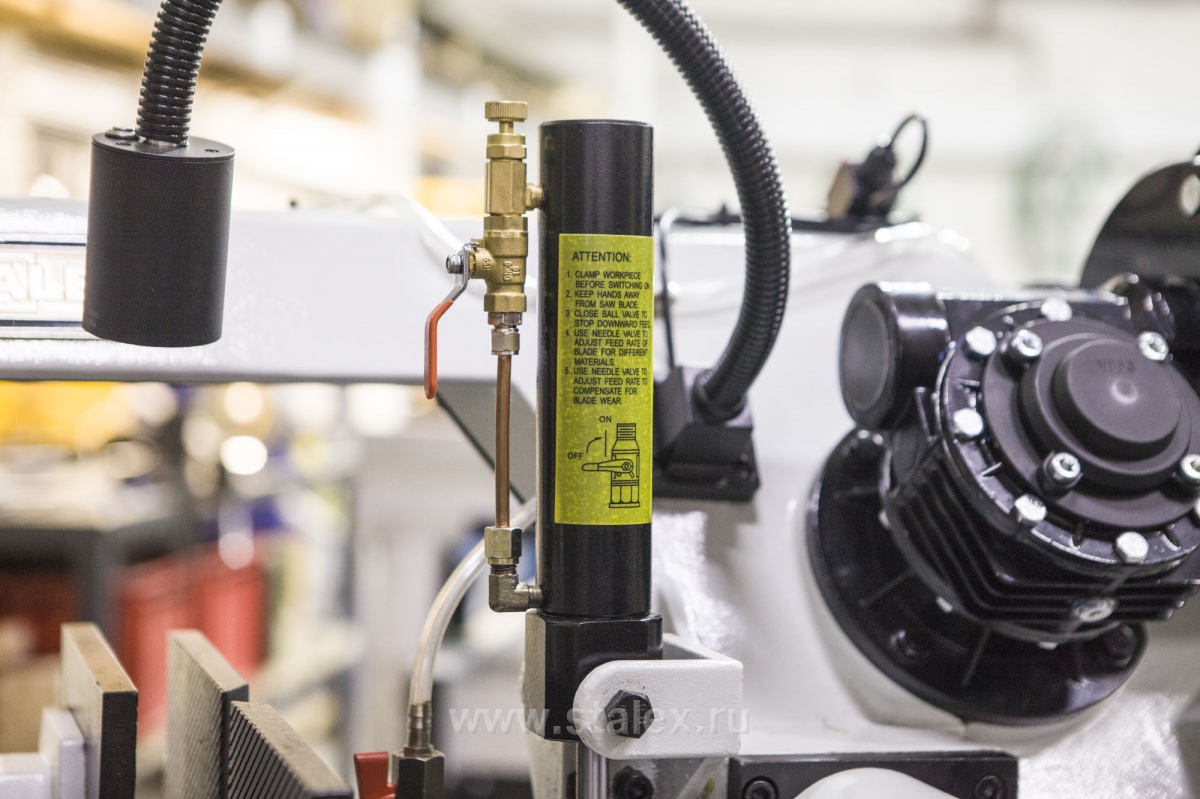

- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером.
- Плавная регулировка скорости опускания рамы.

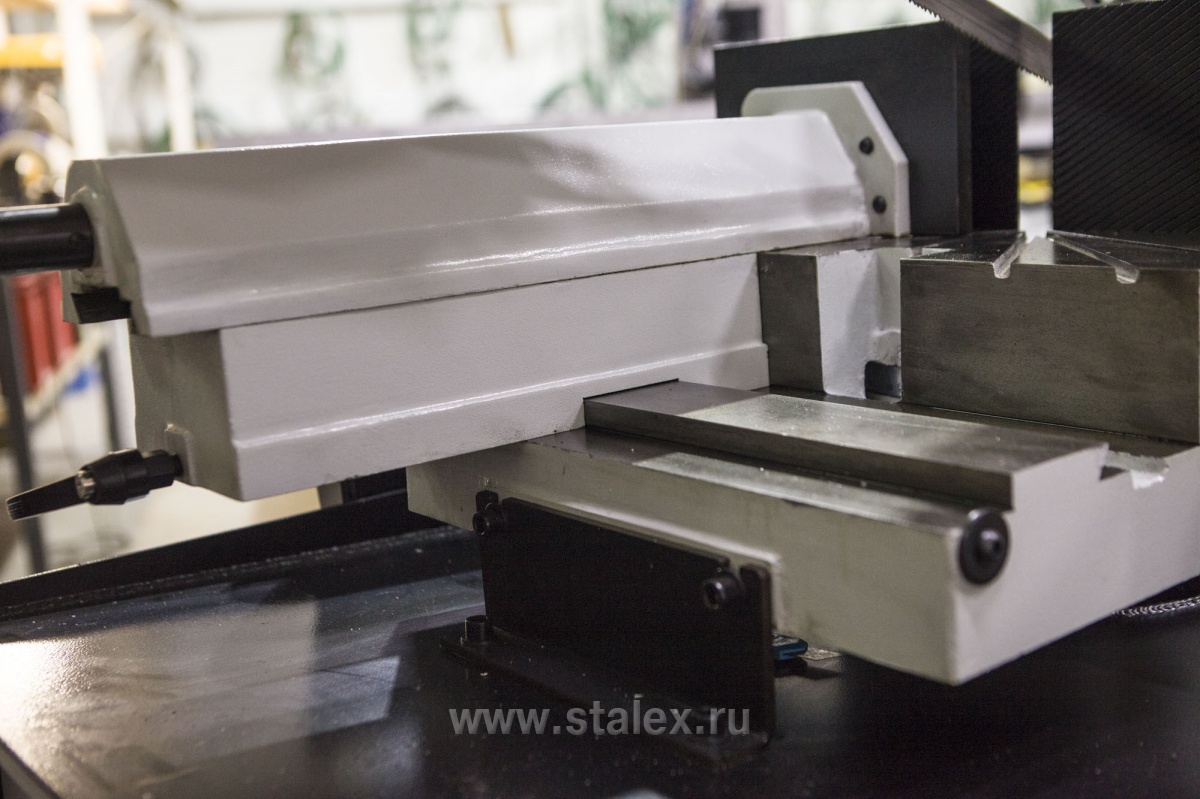

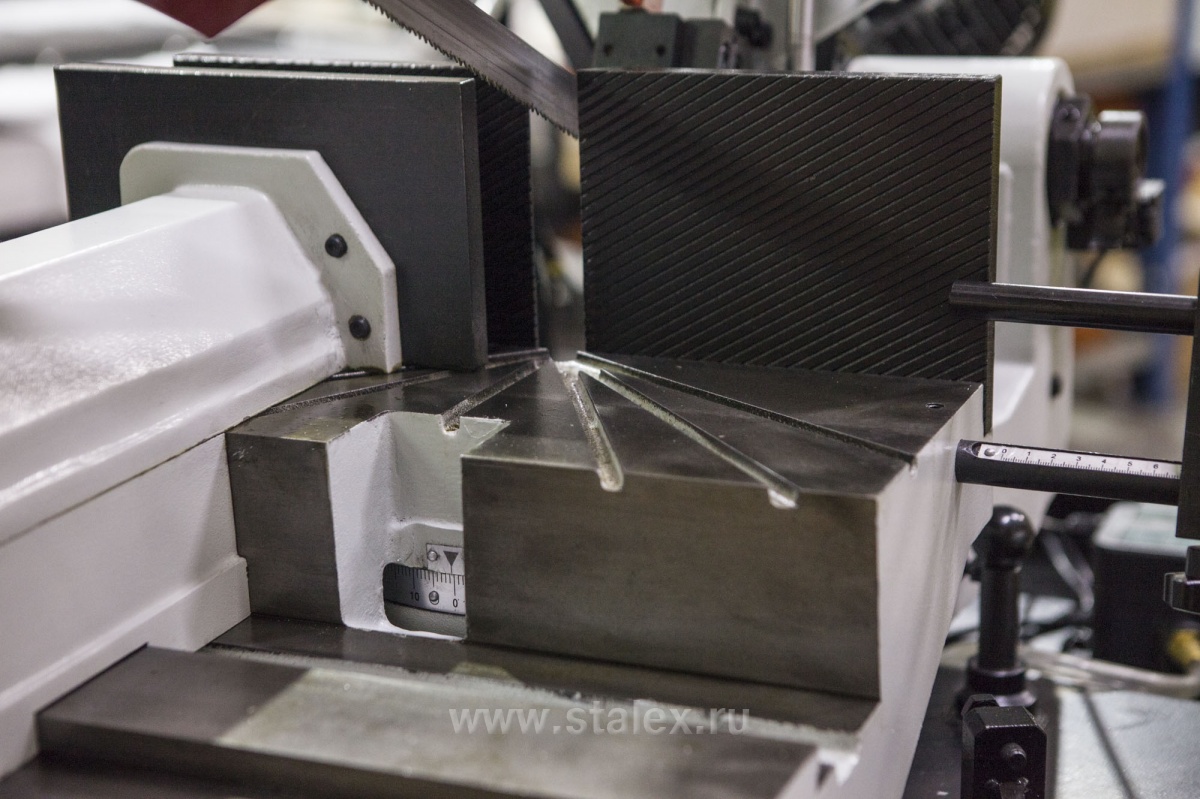

- Тиски механические с ручным зажимом.
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы.
Углы резания
45° L | 210 мм | 210×170 мм |
0° | 230 мм | 315×170 мм |
45° R | 210 мм | 210×170 мм |
60° R | 130 мм | 130×130 мм |
Технические характеристики
Мощность двигателя | 0,75/1,1 кВт (3-х фазный) |
Привод | зубчатый |
Скорость резания | 40-80 м/мин |
Угол разворота рамы | -45-0-45-60º |
Размер полотна | 27×0,9×2825 мм |
Подача пильной рамы | собственный вес с гидрорегулировкой |
Зажим заготовки | ручной |
Габариты пилы | 1630×870×970 мм |
Габариты стойки | 720×560×600 мм |
Масса | 350 кг |
Стандартная комплектация
- Поворотный стол с возможность поворота от −45° до 60º.
- Подвижные направляющие с твердосплавными пластинками.
- Перепускной клапан плавная регулировка опускания пильной рамы.
- Тиски механические с ручным зажимом.
- Скорость вращения пилы фиксированная 40, 80 м/мин.
- Ручное натяжение ленты.

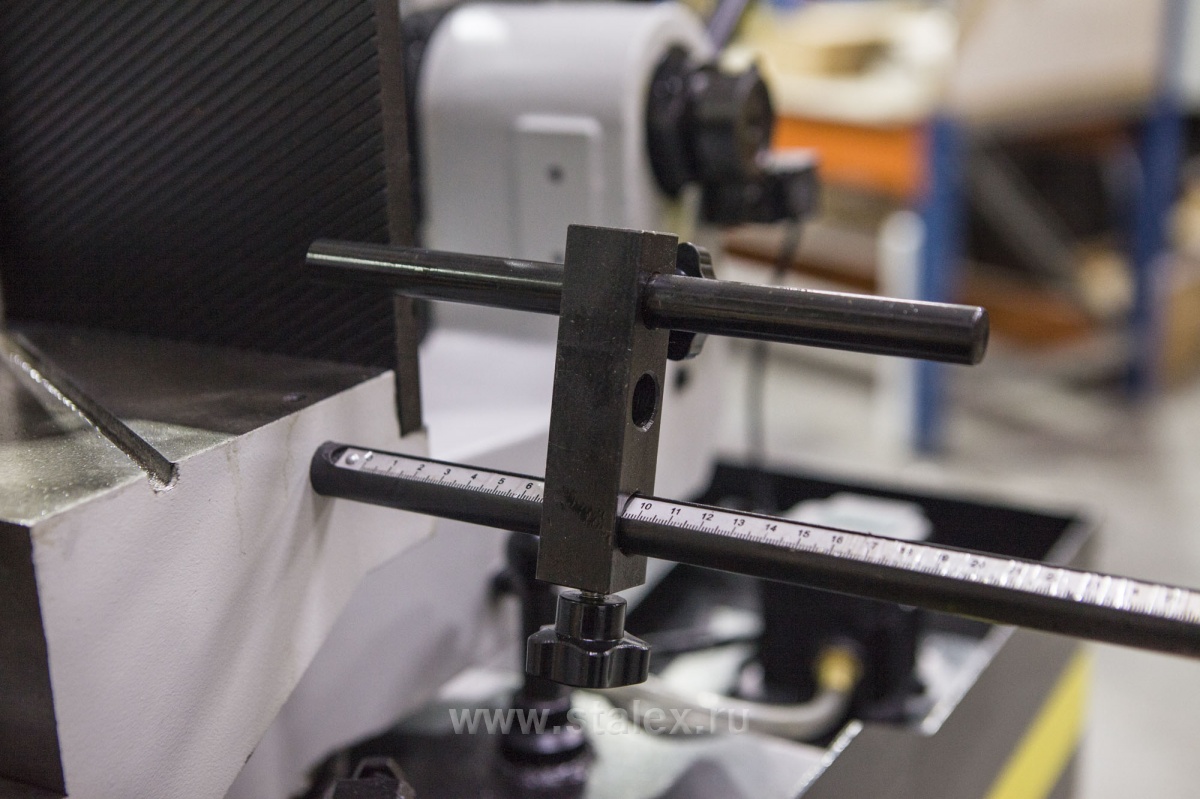

- Упор для заготовок 500 мм.

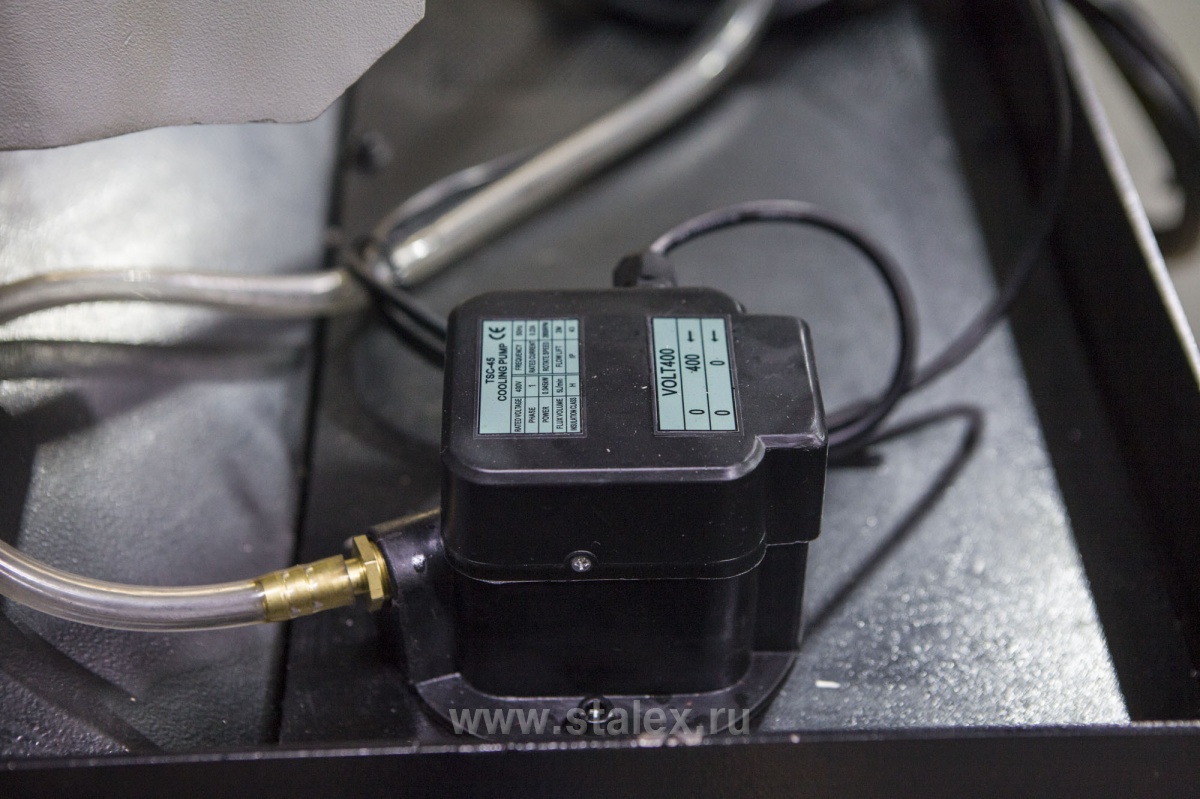

- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ.
- Пила ленточная квалитет М42.
Аксессуары
- Прижим для пакетной резки.
- Концентрат СОЖ.
- Рольганг, 3000 мм.
