НАЗНАЧЕНИЕ:

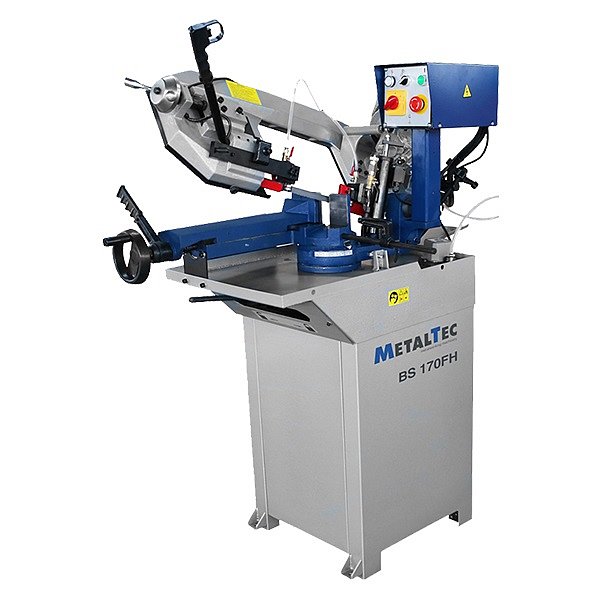

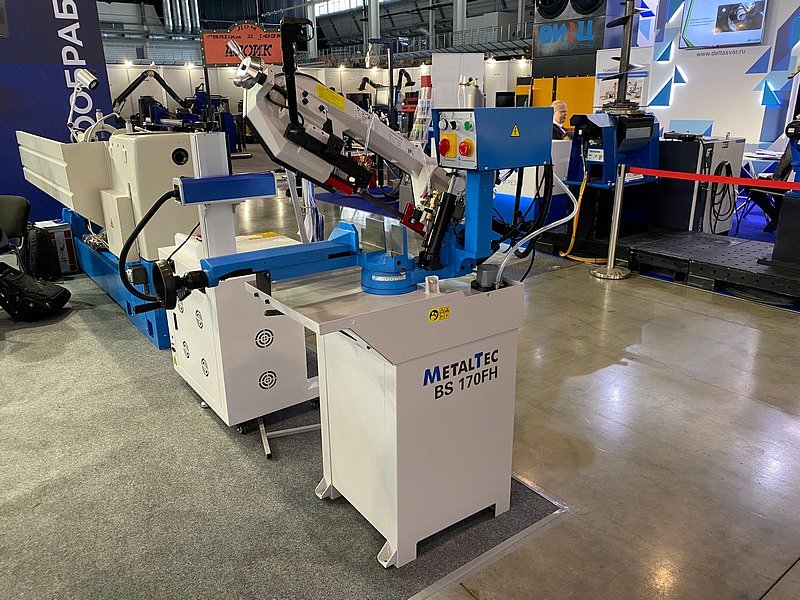

Ленточнопильный станок MetalTec BS 170 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

• Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
• Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
• Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
• Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
• Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК
ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Гарантия: 1 год

Технические характеристики

Мощность двигателя, Вт
900 (230 V) / 900 / 550 (380 V) - опционально

Размеры пильного полотна, мм
2105 x 20 x 0,9
Скорость резания, м/мин
80 (230 V) / 97 (110 V) / 80 / 40 (380 V)

Угол разворота пильной рамы, °
0 ~ 45 (60)
Высота стола, мм
970
Мощность насоса подачи СОЖ, Вт
150

Сечение обрабатываемой детали при – 90°, мм
●
170
■
140 х 140
▅
210 х 140

Сечение обрабатываемой детали при – 60°, мм
●
70
■
60 х 60
▅
170 х 60

Сечение обрабатываемой детали при – 45°, мм
●
120
■
110 х 110
▅
130 х 110

Габаритные размеры (основание):
Длина, мм
1260
Ширина, мм
540
Высота, мм
900

Габаритные размеры (рама):
Длина, мм
750
Ширина, мм
560
Высота, мм
150
Вес (нетто), кг
160
Вес (брутто), кг
200

Конструктивные особенности

	МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации. Приводит в движение ленточнопильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.
	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху.
	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
	СИСТЕМА ЭКСТРЕННОЙ АВАРИЙНОЙ ОСТАНОВКИ ПРОЦЕССА РЕЗКИ Кнопка экстренной остановки движения ленточнопильного полотна для предотвращения несчастных случаев при работе на станке.
	ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).
	НАСТРОЙКА РЕЖИМОВ Возможность выбрать оптимальную скорость движения ленточного полотна для обработки заготовок из различных марок стали.
	СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).
	ПАНЕЛЬ УПРАВЛЕНИЯ Кнопки управления станком расположены на лицевой стороне пильного модуля, что делает работу на станке удобной и безопасной.
