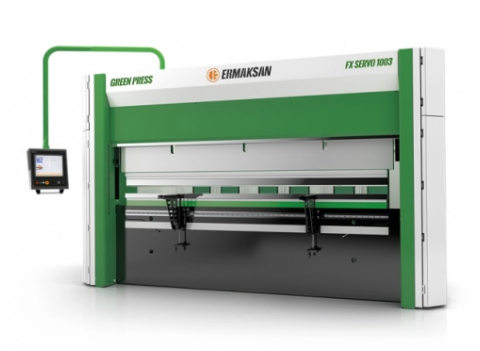

Листогибочный электромеханический пресс Ermaksan GP FX Servo1003 6 осей
Листогибочный электромеханический пресс Ermaksan GP FX Servo1003 6 осей
Гибочный пресс Servo FX с сервоприводом – серия высокотехнологичных прессов разработана компанией Ermaksan с целью обеспечения своих клиентов современными, экологичными, производительными и доступными станками. Серия Servo FX позволяет экономить до 50% потребляемой энергии по сравнению с гидравлическими прессами.
Особенности
- Бесшумная работа.
- Дешевое обслуживание пресса.
- Более жесткая О-образная рама, что увеличивает точность гибки.
- Потребление энергии составляет 50% по сравнению с гидравлическими прессами.
- Не требуется бомбирование - гибочная балка не прогибается за счет равного распределения силы вдоль гибочной балки.
- Станок сохраняет чистоту окружающей среды за счет отсутствия необходимости утилизации отработанного масла.
- Можно делать гибы в полную рабочую длину, расстояние между колоннами больше чем рабочая длина гибки.
Технические характеристики
Длина гибки | мм | 3100 |
Макс. усилие гибки | тонн | 100 |
Расстояние между колоннами | мм | 3360 |
Скорость подвода инструмента Y | мм/с | 75 |
Рабочая скорость Y | мм/с | 10 |
Скорость возврата Y | мм/с | 75 |
Ход по оси X | мм | 800 |
Скорость оси X | мм/с | 500 |
Ход по оси R | мм | 250 |
Скорость оси R | мм/с | 350 |
Скорость по осям Z1; Z2 | мм/с | 1000 |
Кол-во пальцев заднего упора | шт. | 2 |
Кол-во передних поддержек | шт. | 2 |
Мощность | кВт | 2х5,5 |
Ход верхней траверсы С | мм | 300 |
Просвет | мм | 590 |
Высота стола | мм | 1050 |
Ширина стола | мм | 90 |
Длина | мм | 4870 |
Высота | мм | 2890 |
Ширина | мм | 2290 |
Вес | кг | 7500 |
Принцип работы
Деформирование осуществляется двумя сервомоторами и ремнями на шкивах. Возврат гибочной балки осуществляется пружинами.
Скользящие передние опорные помогут оператору легко манипулировать листами. Задний упор имеет 4оси: Ось Х-800мм; R-250мм, Z1 и Z2 – независимое перемещение. Быстрое и точное позиционирование осей обеспечивается за счет сервомоторов.
Комплектация
ER90 plus
- Операционная система в стиле Windows;
- 2D и 3D-программирование;
- 3-D черчение;
- 2D DXF и 3D DXF;
- Автоматический поиск последовательности гиба и контроль столкновений;
- 17-дюймовый сенсорный ЖК-экран;
- Сменный цветной дисплей (кнопки, цвет машины, цвет фона, цвет шаблоны, фон);
- Многофункциональная буквенно-цифровая клавиатура;
- Возможность использования внешней клавиатуры и мыши;
- Измерение угла и управление через IMG 100;
- Включение режима тандемного типа – по запросу;
- Меню справки;
- Идентификация оператора;
- Автоматический выбор инструмента из библиотеки;
- Динамическая симуляция гибов;
- Удаленный доступ;
- Применение цифрового транспортира;
- Моторизованная система поддержки спереди;
- Конфигурация - до 16 осей;
- Отображение сообщения об ошибке;
- Дюймов / мм, т / м 3 единиц;
- Программное обеспечение ER90 для ПК;
- 4 порта USB;
- Варианты языка: турецкий, русский, чешский, голландский, французский, немецкий, итальянский, японский, польский,
- Моделирование сгибания CAD / CAM ERMAK программного обеспечения;
- Импорт 3D твердых деталей;
- Автоматический расчет последовательности гиба;
- Система крепления инструмента WILA;
- Система крепления инструмента PROMECAM – AMADA - опция.
