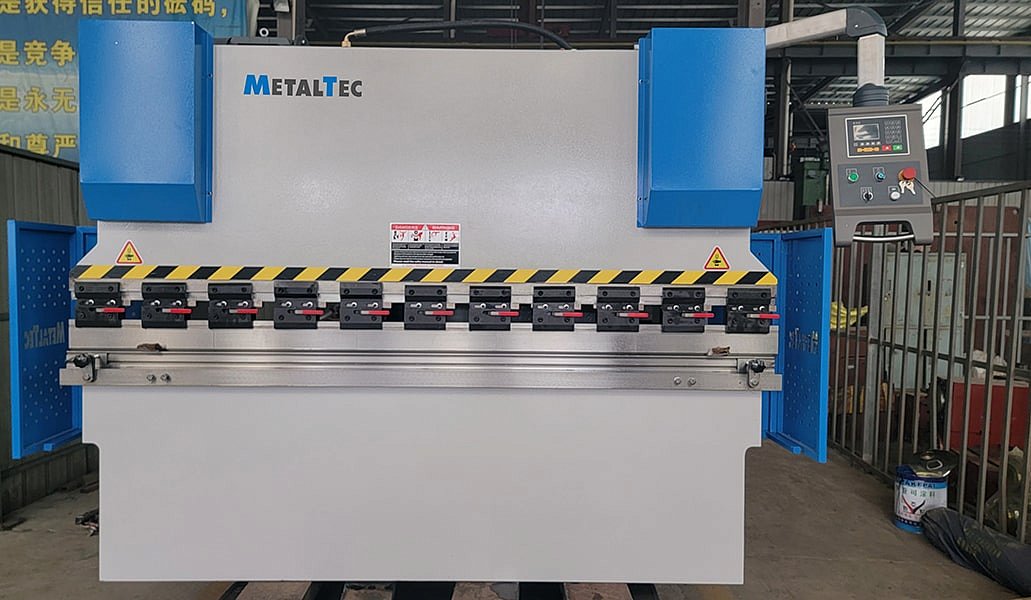

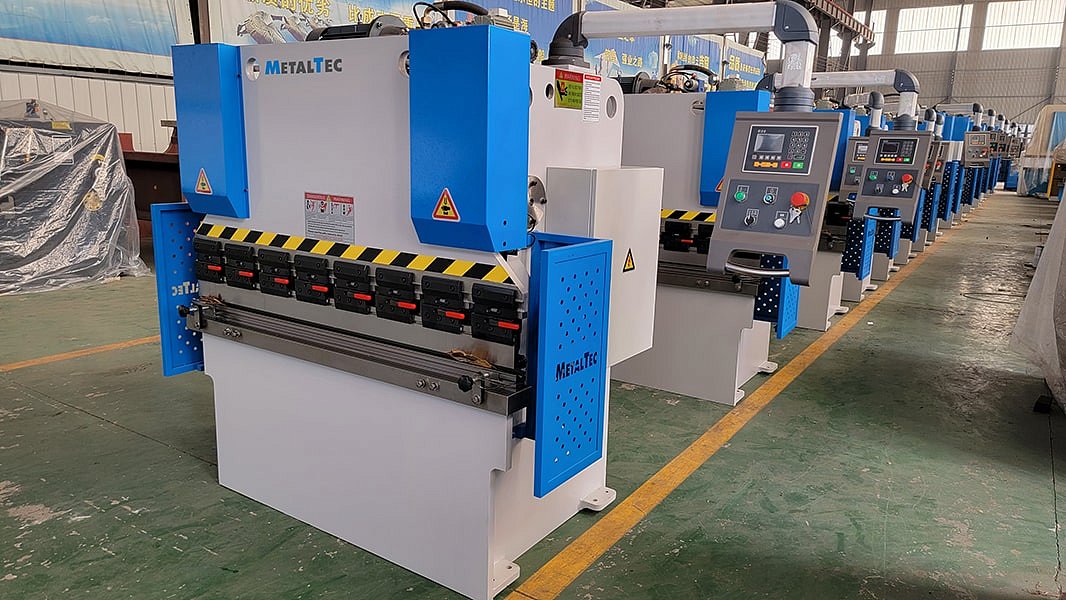

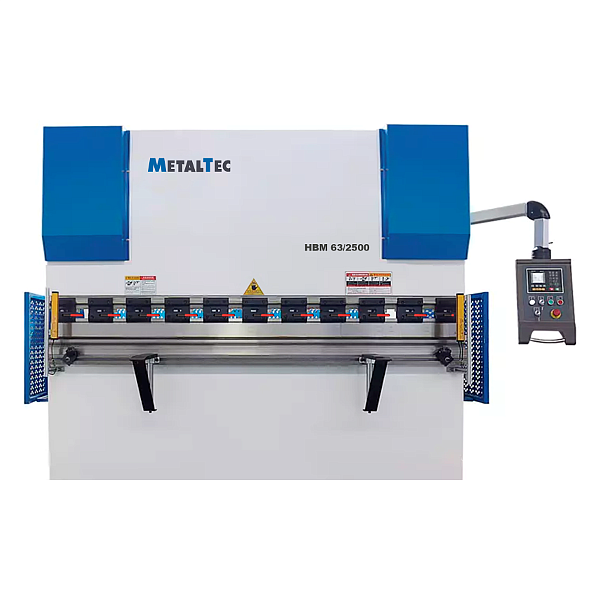

Листогибочный гидравлический пресс с контроллером E22 MetalTec HBM 63/2500
Листогибочный гидравлический пресс с контроллером E22 MetalTec HBM 63/2500
НАЗНАЧЕНИЕ:
Гидравлический листогибочный пресс MetalTec HBM 63/2500, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия;
- и т.д.
СХЕМЫ ОБРАБОТКИ:
МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ:
РАСЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; F = (1,42 x TS x S2 x L) / 1000 x V |
Технические характеристики:
Усилие, кН
630
Усилие, тонн
63
Длина гиба, мм
2500
Расстояние между колоннами, мм
2050
Глубина подачи (зев), мм
180
Ход пуансона, мм
120
Ход заднего упора, мм
600
Высота открытия, мм
370
Диаметр гидроциллиндров, мм
135
Макс. давление гидравлики, МПа
23
Скорость перемещения инструмента:
Скорость перемещения инструмента, свободный ход, мм/с
70
Скорость перемещения инструмента, рабочая, мм/с
11
Скорость возврата инструмента, мм/с
80
Мощность двигателя, кВт
5,5
Частота вращения двигателя, об/мин
1450
Привод заднего упора, мощность, кВт
0,55
Частота вращения двигателя заднего упора, об/мин
1450
Производительность гидравлической маслостанции, л/мин
13,3
Максимальное давление гидравлической маслостанции, МПа
31,5
Габаритные размеры:
Длина, мм
2500
Ширина, мм
1500
Высота, мм
2200
Вес нетто, кг
3100
