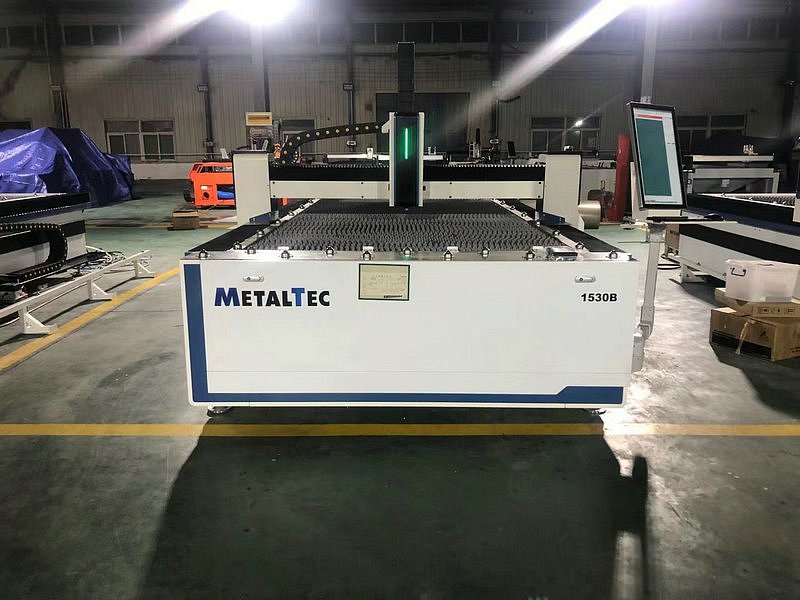

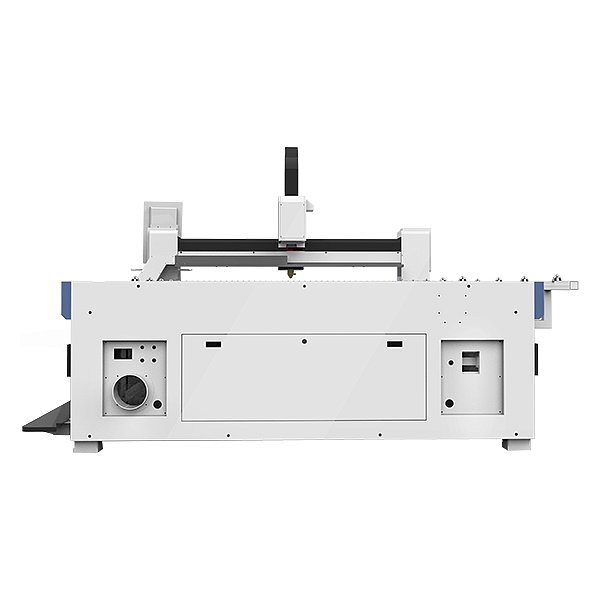

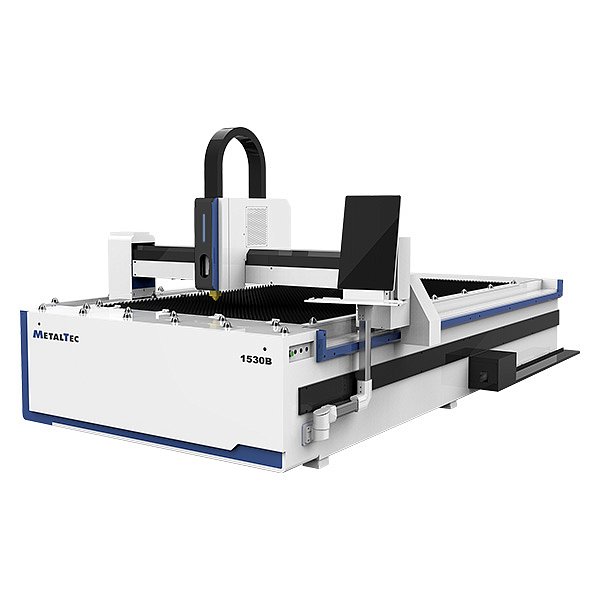

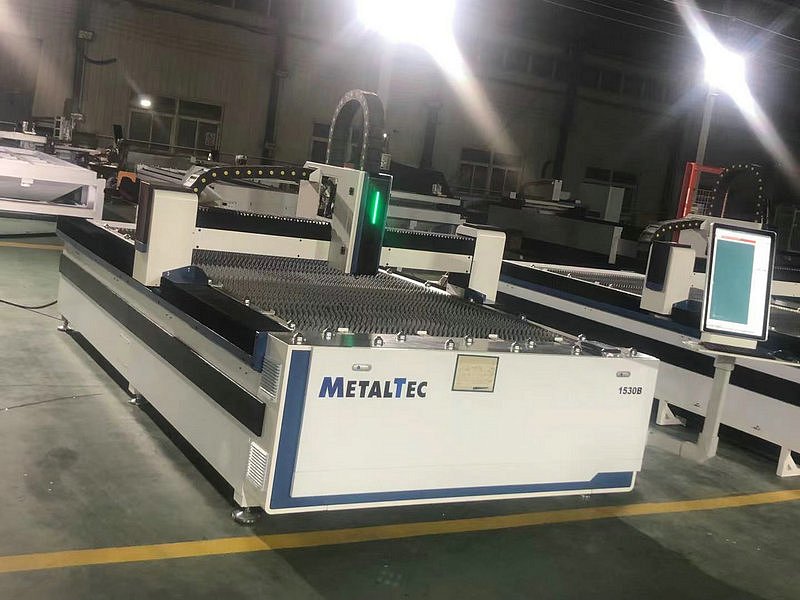

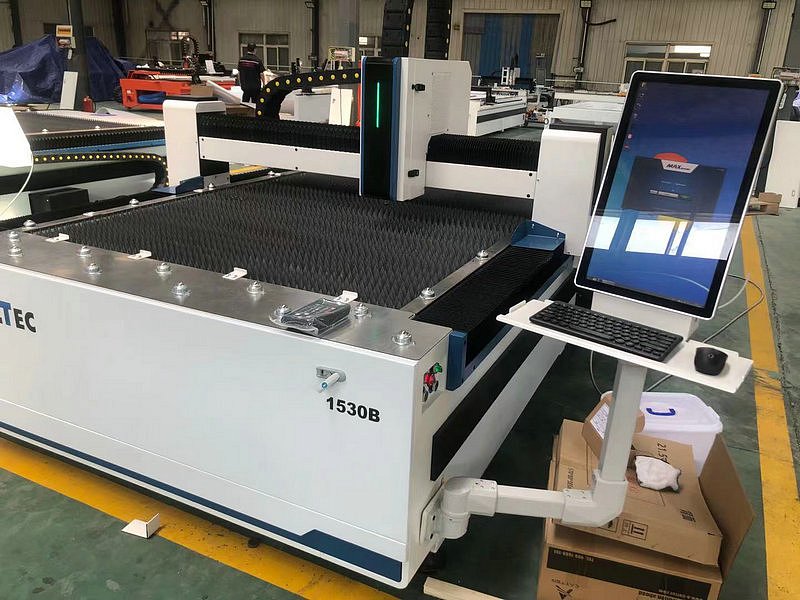

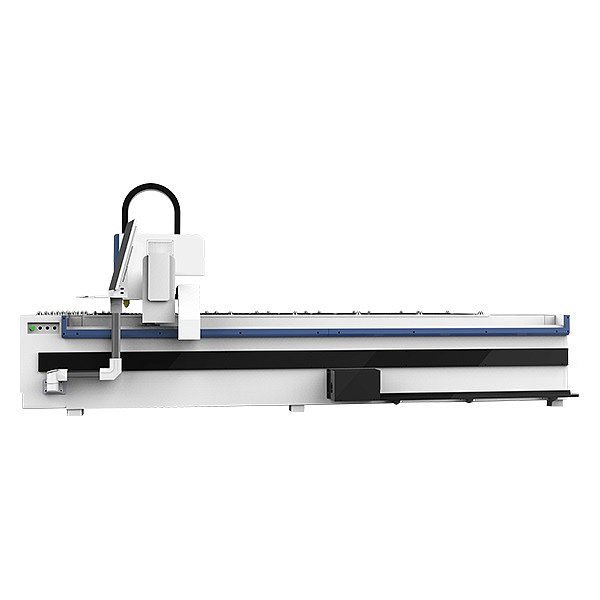

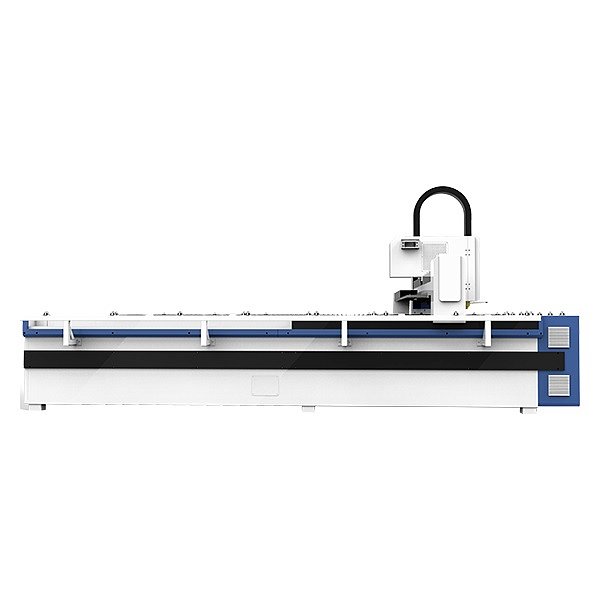

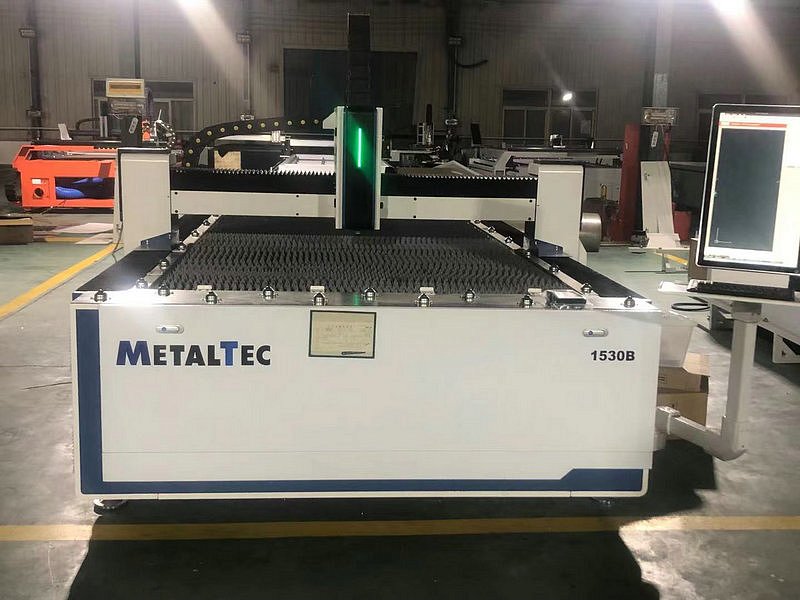

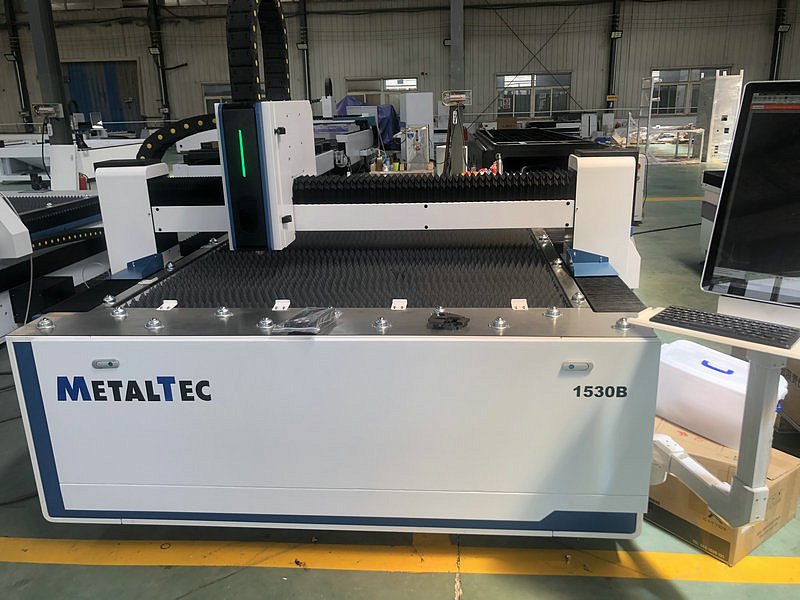

Оптоволоконный лазерный станок для резки металла MetalTec 1530B 1000W
Оптоволоконный лазерный станок для резки металла MetalTec 1530B 1000W
НАЗНАЧЕНИЕ:
Оптоволоконный лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

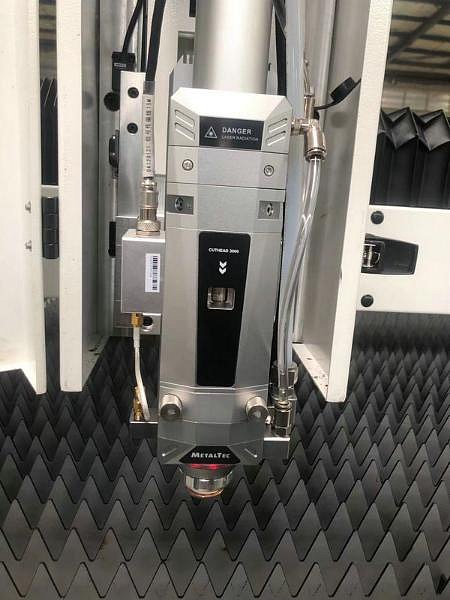

- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:
Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние, мм |
Нержавейка | 0,5 | > 24 | 1 | N2 | 0,6 |
1 | 17 ~ 21 | > 1,1 | N2 | 0,6 | |
2 | 5,4 ~ 7,2 | > 1,5 | N2 | 0,6 | |
3 | 2,1 ~ 3 | > 2,0 | N2 | 0,6 | |
Углеродистая сталь | 1 | 15 ~ 18 | 1 | O2 | 1 |
2 | 5,1 ~ 6 | 0,5 ~ 0,8 | O2 | 1 | |
3 | 3,5 ~ 4,2 | 0,25 ~ 0,4 | O2 | 1 | |
4 | 2,3 ~ 2,7 | 0,15 ~ 0,2 | O2 | 1 | |
5 | 1,7 ~ 2,1 | 0,15 ~ 0,2 | O2 | 1 | |
6 | 1,2 ~ 1,8 | 0,10 ~ 0,15 | O2 | 1 | |
8 | 0,9 ~ 1,1 | 0,10 ~ 0,15 | O2 | 1 | |
10 | 0,6 ~ 0,72 | 0,10 ~ 0,15 | O2 | 1 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
Технические характеристики
Рабочая зона (X x Y), мм
1530 x 3050
Режущая голова
METALTEC CH 3000
Вид охлаждения
Чиллер HUA KU (Китай)
Направляющие по осям X, Y, Z
LAPPINGS (Тайвань) - 25 мм (квадратного сечения)
Передача по осям X, Y
Двухприводные зубчатыe шестерня - рейка GARRETSON (Германия)
Передача по оси Z
Шарико-винтовая пара TBI (Тайвань)
Датчик высоты
Автоматический
Система управления
RU CUT V.2 (NESTING) - локализация для Российского рынка
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf
Смазка
Централизованная система смазки
Редуктор
SHIMPO - NIDEC (Япония)
Электрокомпоненты
SCHNEIDER (Франция)
Точность позиционирования, мм
±0,03
Точность повторного позиционирования, мм
±0,02
Ускорение
до 1G
Напряжение, В
380
Частота тока, Гц
50
Гарантия на станок
2 года
Лазер:
Тип лазера
Оптоволоконный лазер
Производитель лазера
MAXPHOTONICS
Мощность лазера, Вт
1000
Длина волны лазера, мм
1070
Срок работы лазера, ч
До 100 000
Гарантия на лазерный источник
2 года
Двигатели:
Двигатели по осям X, Y, кВт
Серводвигатель Leadshine 0,75 кВт (Тайвань)
Двигатель по оси Z, кВт
Серводвигатель Leadshine 0,4 кВт (Тайвань)
Резка:
Максимальная толщина резки, мм (Углеродистая сталь)
10
Максимальная скорость резки, м/мин
до 30
Максимальная скорость холостого хода, м/мин
до 100
Минимальная ширина резки, мм
0,12
Габаритные размеры:
Длина, мм
4400
Ширина, мм
2300
Высота, мм
1600
Вес, кг
2300
