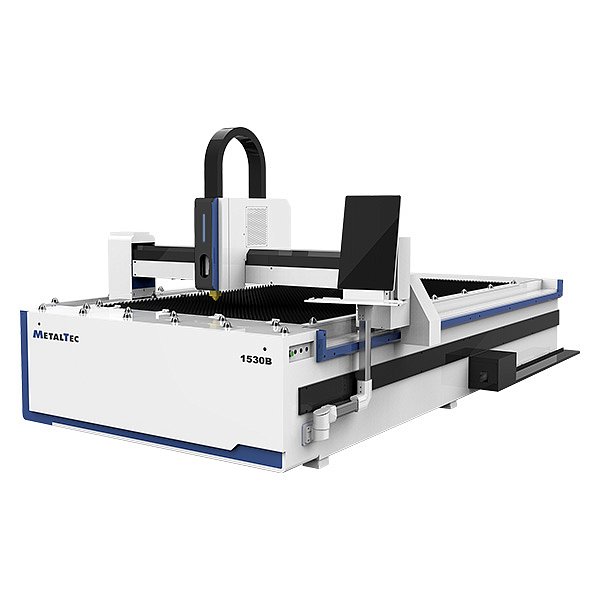

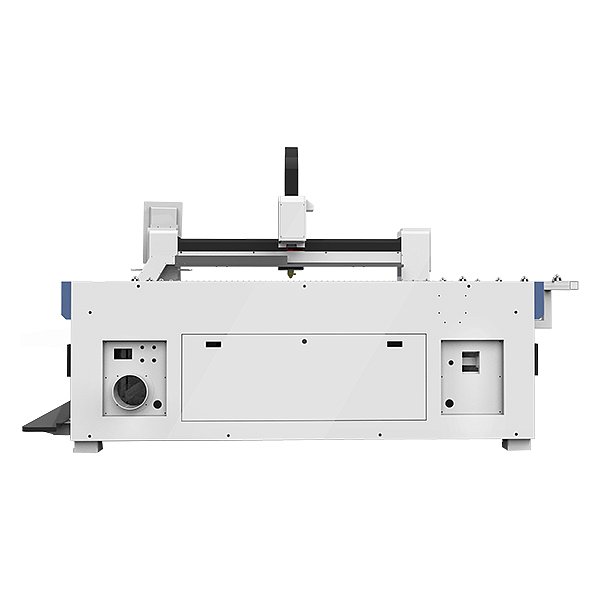

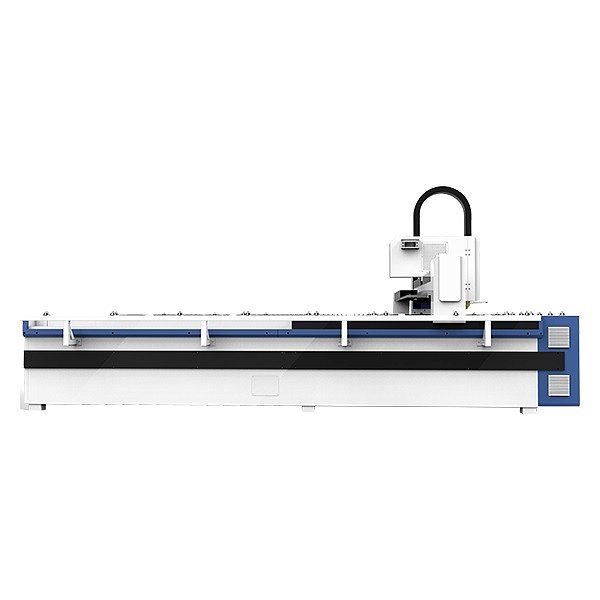

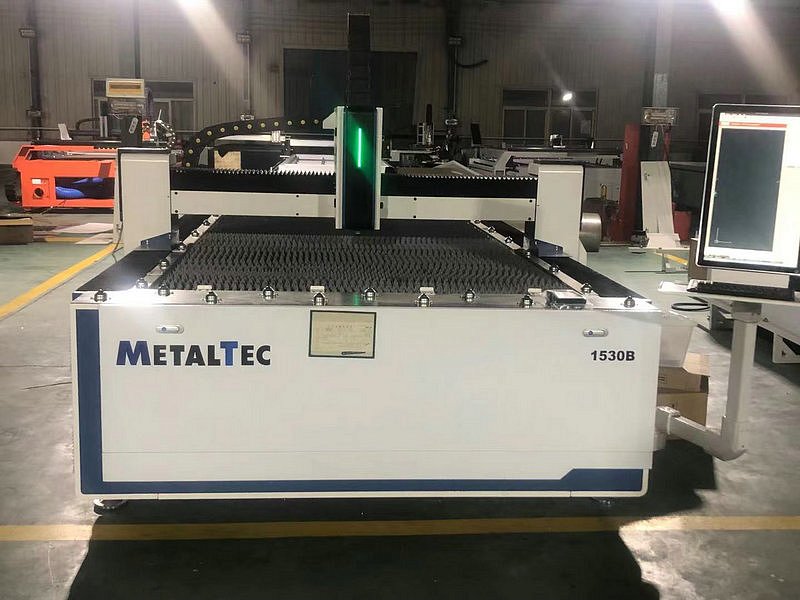

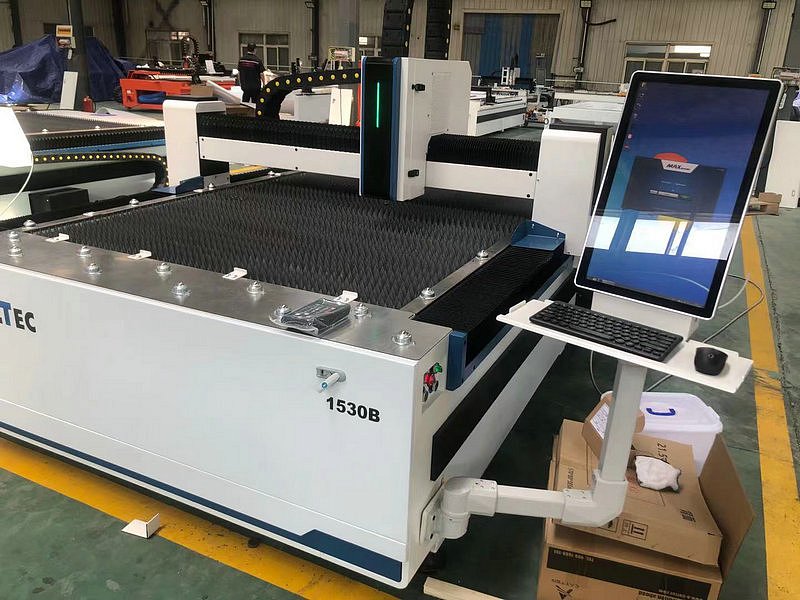

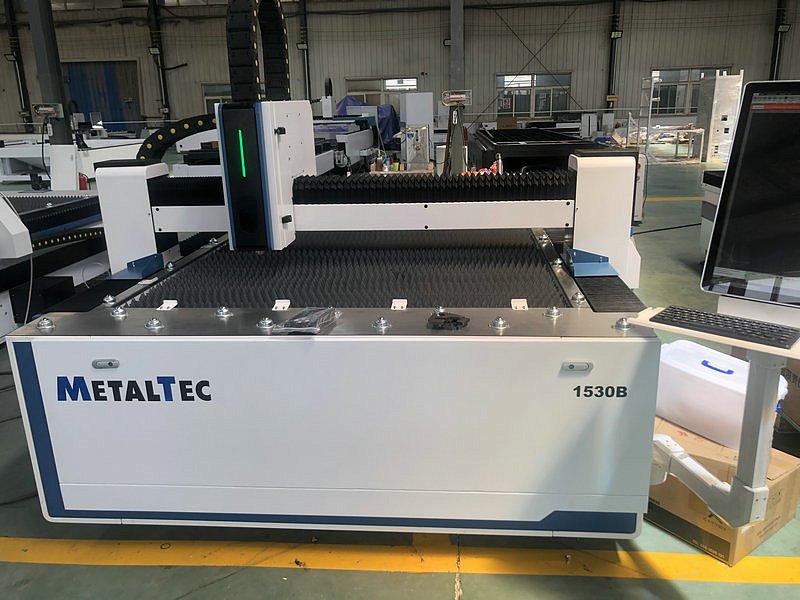

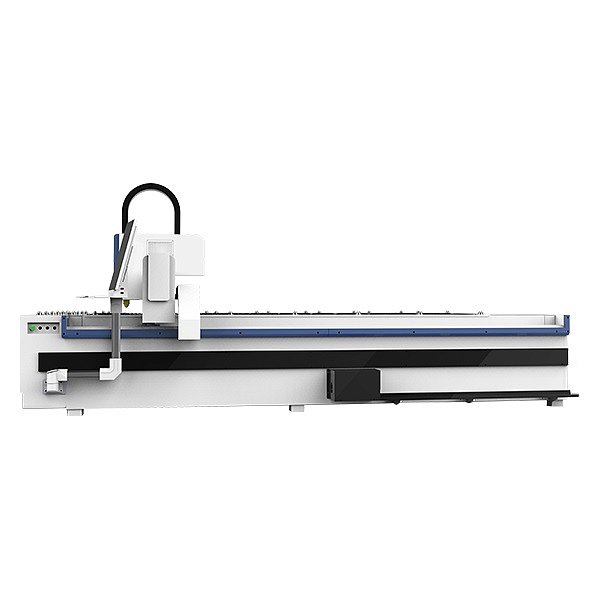

Оптоволоконный лазерный станок для резки металла MetalTec 1530B 3000W
Оптоволоконный лазерный станок для резки металла MetalTec 1530B 3000W
НАЗНАЧЕНИЕ:
Оптоволоконный лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:
Материал | Толщина, мм | Скорость резки, м/мин | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
Углеродистая сталь | 1 | 35 | N2 | 10 | 1.5S | 0 |
2 | 20 | Air | 10 | 2.0S | 0 | |
2 | 5,5 | O2 | 1,6 | 1.0D | 3 | |
3 | 4 | 0,6 | 1.0D | 4 | ||
4 | 3,5 | 0,6 | 1.0D | 4 | ||
5 | 3,2 | 0,6 | 1.2D | 4 | ||
6 | 2,7 | 0,6 | 1.2D | 4 | ||
8 | 2,2 | 0,6 | 1.2D | 4 | ||
10 | 1,5 | 0,6 | 1.2D | 4 | ||
12 | 1 | 0,6 | 3.0D | 4 | ||
14 | 0,9 | 0,6 | 3.0D | 4 | ||
16 | 0,75 | 0,6 | 3.5D | 4 | ||
18 | 0,65 | 0,6 | 4.0D | 4 | ||
20 | 0,6 | 0,6 | 4.0D | 4 | ||
22 | 0,55 | 0,6 | 4.0D | 4 | ||
Нержавеющая сталь | 1 | 45 | N2 | 10 | 1.5S | 0 |
2 | 24 | 12 | 2.0S | 0 | ||
3 | 10 | 12 | 2.5S | - 0,5 | ||
4 | 6,5 | 14 | 2.5S | - 1,5 | ||
5 | 3,6 | 14 | 3.0S | - 2,5 | ||
6 | 2,7 | 14 | 3.0S | - 3 | ||
8 | 1,2 | 16 | 3.5S | - 4,5 | ||
10 | 0,8 | 16 | 4.0S | - 6 | ||
Алюминий | 1 | 30 | N2 | 12 | 1.5S | 0 |
2 | 18 | 12 | 2.0S | 0 | ||
3 | 8 | 14 | 2.0S | - 1 | ||
4 | 6 | 14 | 2.5S | - 2 | ||
5 | 3,2 | 16 | 3.0S | - 3 | ||
6 | 2 | 16 | 3.0S | - 3,5 | ||
8 | 0,9 | 16 | 3.5S | - 4 | ||
Медь / Латунь | 1 | 28 | N2 | 12 | 1.5S | 0 |
2 | 15 | 12 | 2.0S | 0 | ||
3 | 6 | 14 | 2.5S | - 1 | ||
4 | 3 | 14 | 3.0S | - 2 | ||
5 | 2,2 | 14 | 3.0S | - 2,5 | ||
6 | 1,3 | 16 | 3.0S | - 3 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
Технические характеристики
Рабочая зона (X x Y), мм
1530 x 3050
Вид охлаждения
Чиллер HUA KU (Китай)
Направляющие по осям X, Y, Z
LAPPINGS (Тайвань) - 25 мм (квадратного сечения)
Передача по осям X, Y
Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия)
Передача по оси Z
Шарико-винтовая пара TBI (Тайвань)
Датчик высоты
Автоматический
Система управления
RU CUT V.2 (NESTING) - локализация для Российского рынка
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf
Смазка
Централизованная система смазки
Редуктор
SHIMPO - NIDEC (Япония)
Электрокомпоненты
SCHNEIDER (Франция)
Точность позиционирования, мм
±0,03
Точность повторного позиционирования, мм
±0,02
Ускорение
до 1G
Напряжение, В
380
Частота тока, Гц
50
Гарантия на станок
2 года
Лазер:
Тип лазера
Оптоволоконный лазер

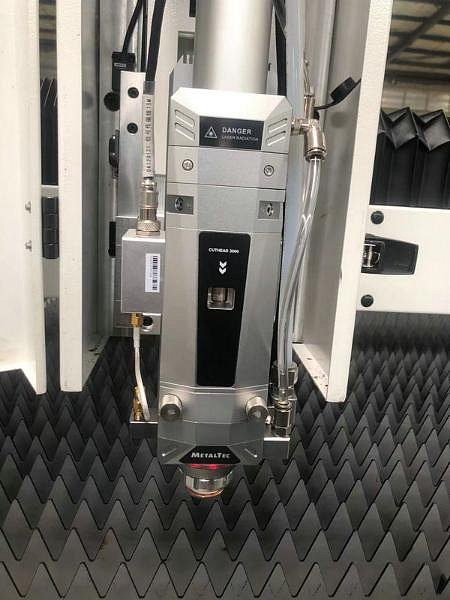

Режущая голова
METALTEC CH 3000 S
Производитель лазера
MAXPHOTONICS
Мощность лазера, Вт
3000
Длина волны лазера, мм
1070
Срок работы лазера, ч
До 100 000
Гарантия на лазерный источник
2 года
Двигатели:
Двигатели по осям X, Y, кВт
Серводвигатель Leadshine 0,75 кВт (Тайвань)
Двигатель по оси Z, кВт
Серводвигатель Leadshine 0,4 кВт (Тайвань)
Резка:
Максимальная толщина резки, мм (Углеродистая сталь)
20
Максимальная скорость резки, м/мин
до 30
Максимальная скорость холостого хода, м/мин
до 100
Минимальная ширина резки, мм
0,12
Габаритные размеры:
Длина, мм
4400
Ширина, мм
2200
Высота, мм
1600
Вес, кг
2300
