Токарный станок с ЧПУ с наклонной станиной MetalTec Nexus 42
Токарный станок с ЧПУ с наклонной станиной MetalTec Nexus 42
НАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

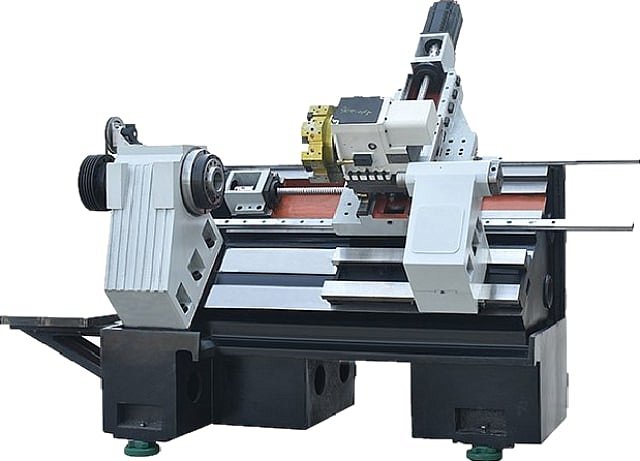

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
СХЕМА ОБРАБОТКИ:
Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
Технические характеристики

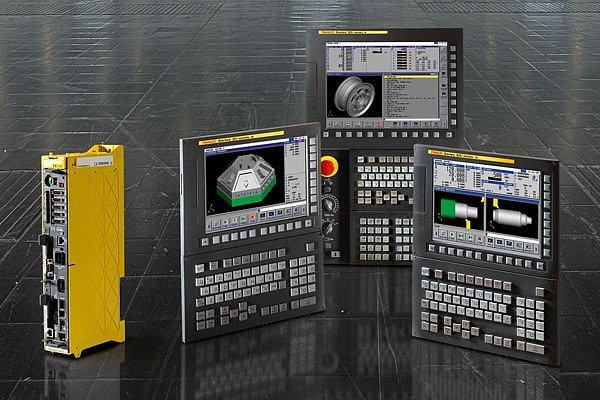

Система ЧПУ
FANUC 0i TF PLUS (5)

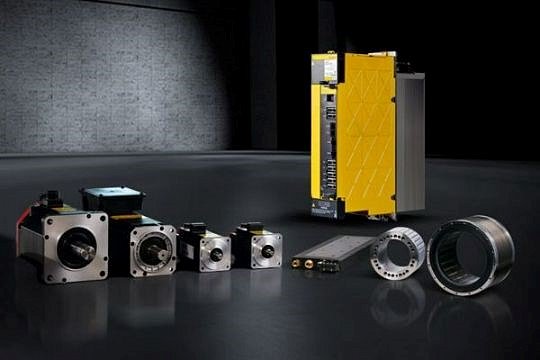

Серводвигатели по осям Х / Z
FANUC
Макс. диаметр обработки над станиной, мм
420
Макс. диаметр обработки над суппортом, мм
250
Расстояние между центрами, мм
400
Макс. диаметр обработки, мм (диск)
320
Макс. диаметр обработки, мм (вал)
250
Макс. длина обработки, мм (вал)
350

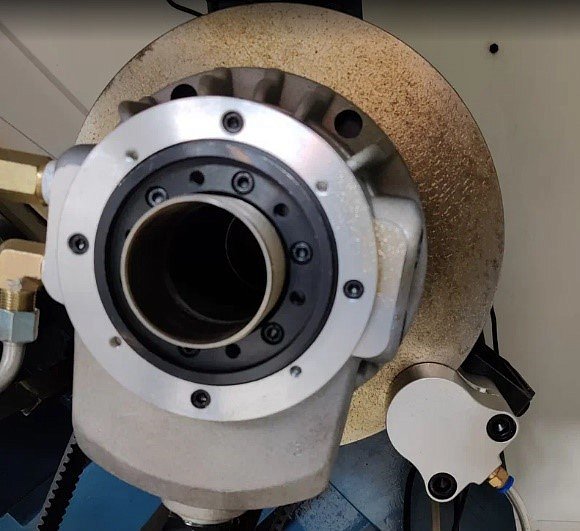

Шпиндель:
Макс. обороты, об/мин
50 - 3500
Проходное отверстие шпинделя, мм
62
Макс. диаметр сквозного отверстия, мм
50
Торец шпинделя
A2-6

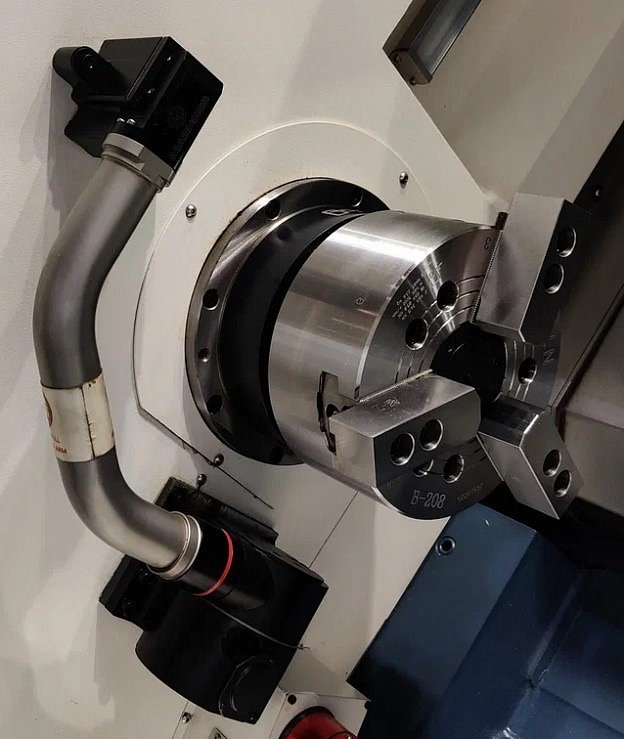

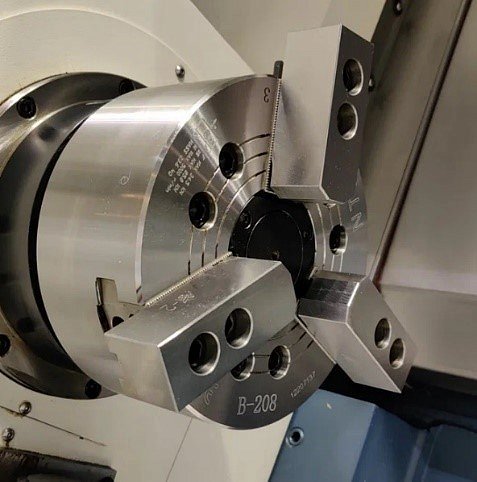

Гидравлический патрон, мм
200

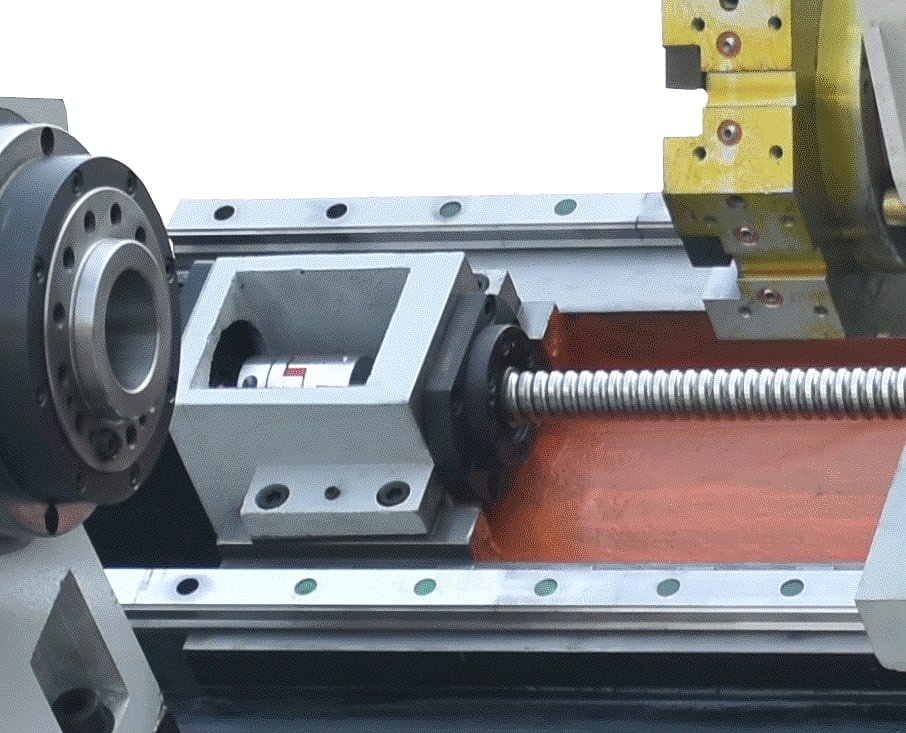

Перемещение суппорта:
Ход по оси Х, мм
210
Ход по оси Z, мм
400
Ускоренное перемещение по осям X / Z, м/мин
24 / 24

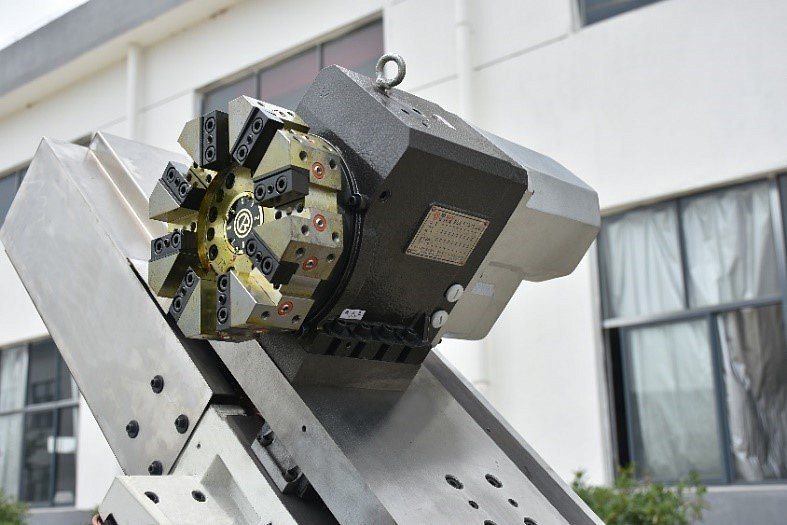

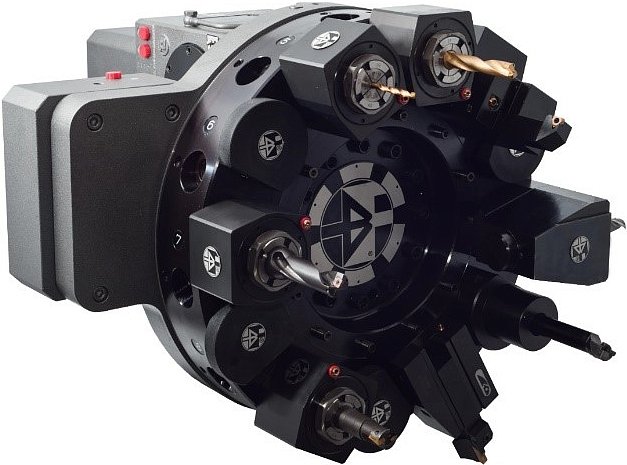

Инструментальный резцедержатель:
Тип
гидравлический револьверный резцедержатель
Количество инструмента
8
Размер инструмента, мм
25 x 25
Система измерения и привязки инструмента
Renishaw

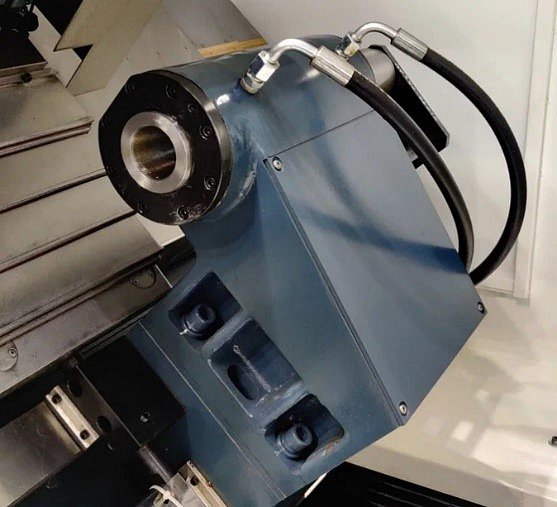

Задняя бабка:
Тип
гидравлическая
Макс. перемещение, мм
60
Конус
MT4
Диаметр конуса хвостовика, мм
55

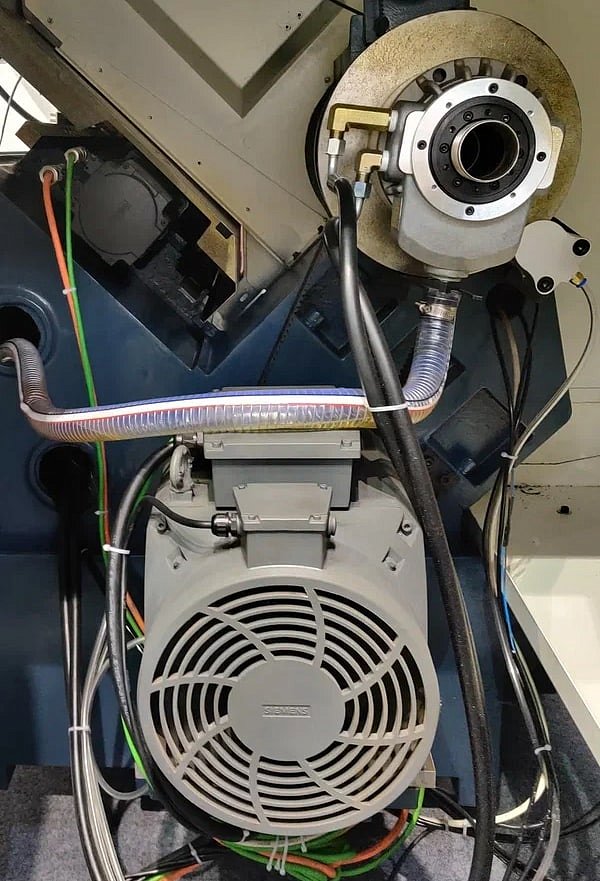

Двигатель:
Мощность двигателя, кВт
11 / 15

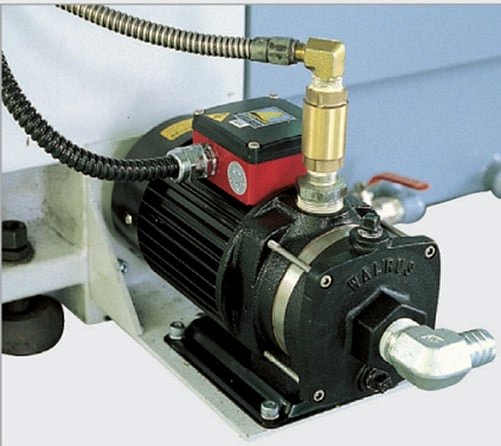

Насос СОЖ, Бар
20
Точности:
Округлость обрабатываемой детали, мм
0,003 / Ø 75
Цилиндричность обрабатываемой детали, мм
0,02 / 300
Плоскостность обрабатываемой детали, мм
0,025 / Ø 300
Шероховатость обрабатываемой поверхности
Ra 1,6 µm
Точность позиционирования:
Ось X, мм
0,022
Ось Z, мм
0,022 / 400
Повторяемость:
Ось X, мм
0,006
Ось Z, мм
0,006 / 400
Габаритные размеры:
Длина, мм
3900
Ширина, мм
2060
Высота, мм
2150
Вес нетто, кг
3600
Вес брутто, кг
3100
