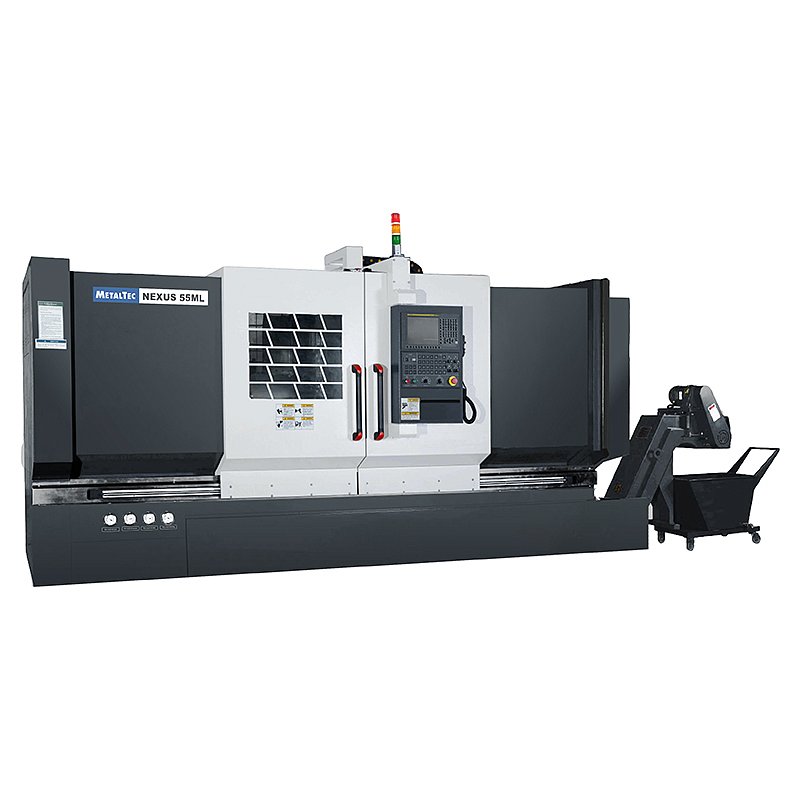

Токарный станок с ЧПУ с наклонной станиной MetalTec Nexus 55M
Токарный станок с ЧПУ с наклонной станиной MetalTec Nexus 55M
НАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

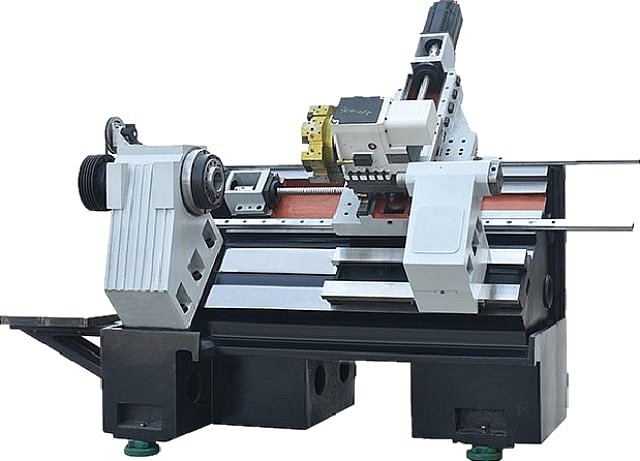

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
СХЕМА ОБРАБОТКИ:
Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
Технические характеристики
Система ЧПУ

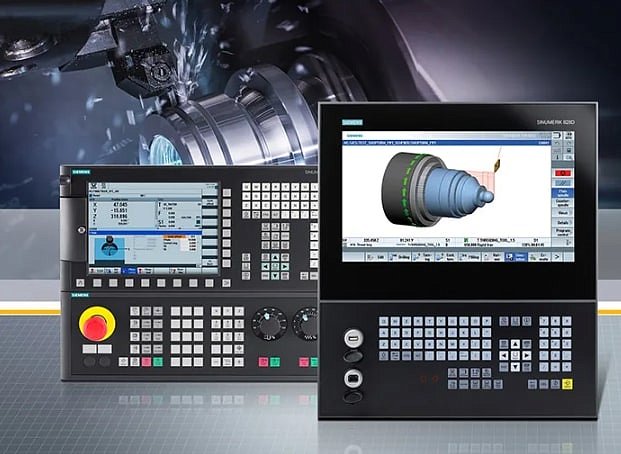

SIEMENS 828D SHOP TURN

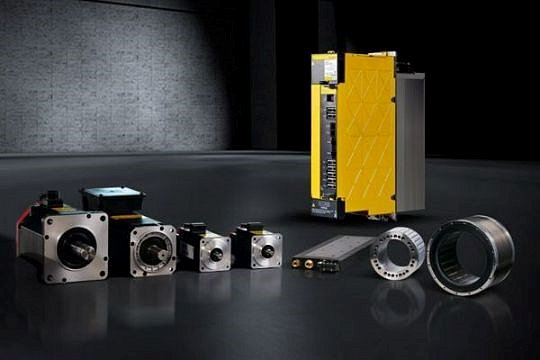

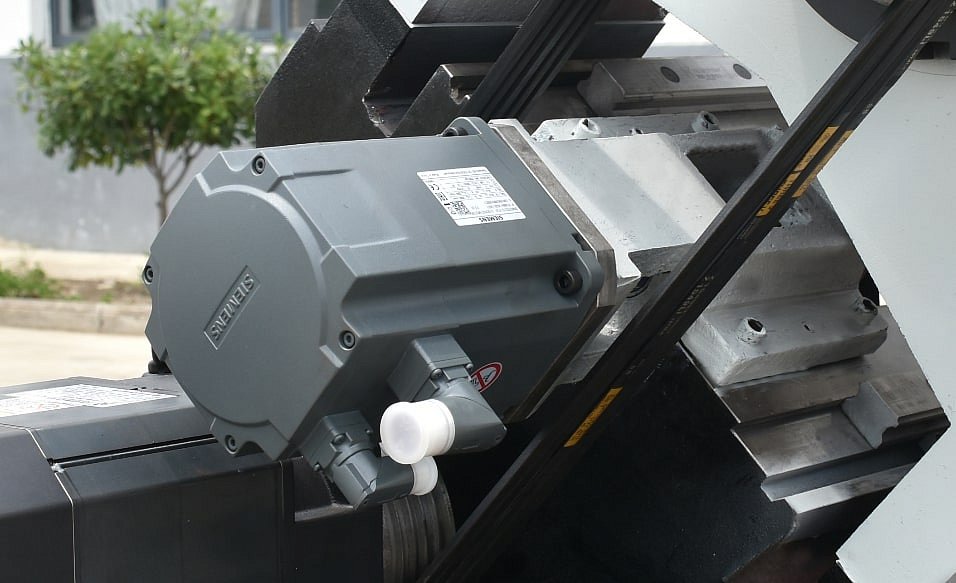

Серводвигатели по осям Х / Z
SIEMENS
Макс. диаметр обработки над станиной, мм
550
Макс. диаметр обработки над суппортом, мм
360
Расстояние между центрами, мм
550
Макс. диаметр обработки, мм (диск)
360
Макс. диаметр обработки, мм (вал)
320
Макс. длина обработки, мм (вал)
500

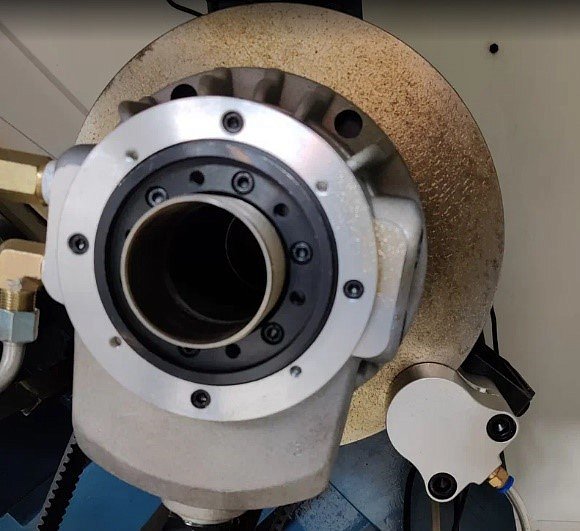

Шпиндель:
Макс. обороты, об/мин
50 - 3500
Проходное отверстие шпинделя, мм
62
Макс. диаметр сквозного отверстия, мм
50
Торец шпинделя
A2-6

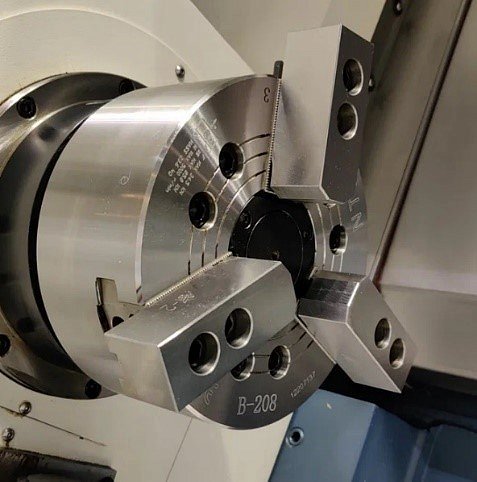

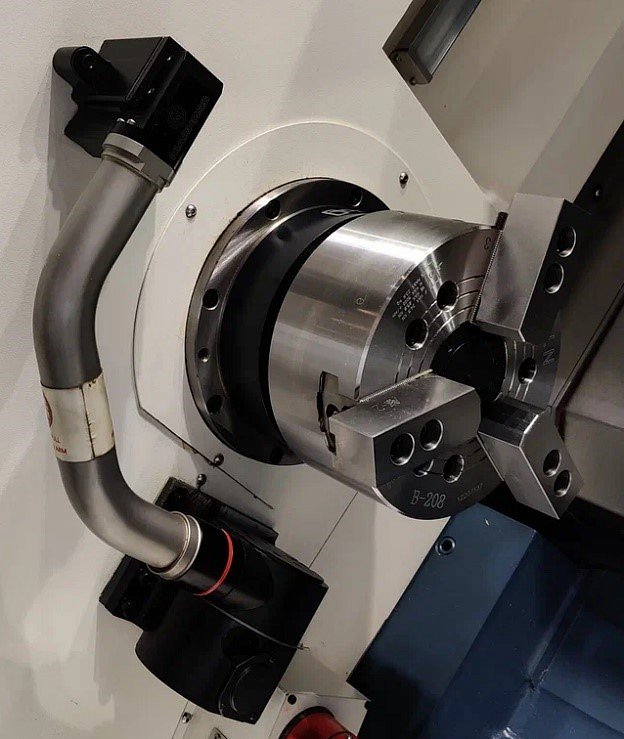

Гидравлический патрон, мм
200

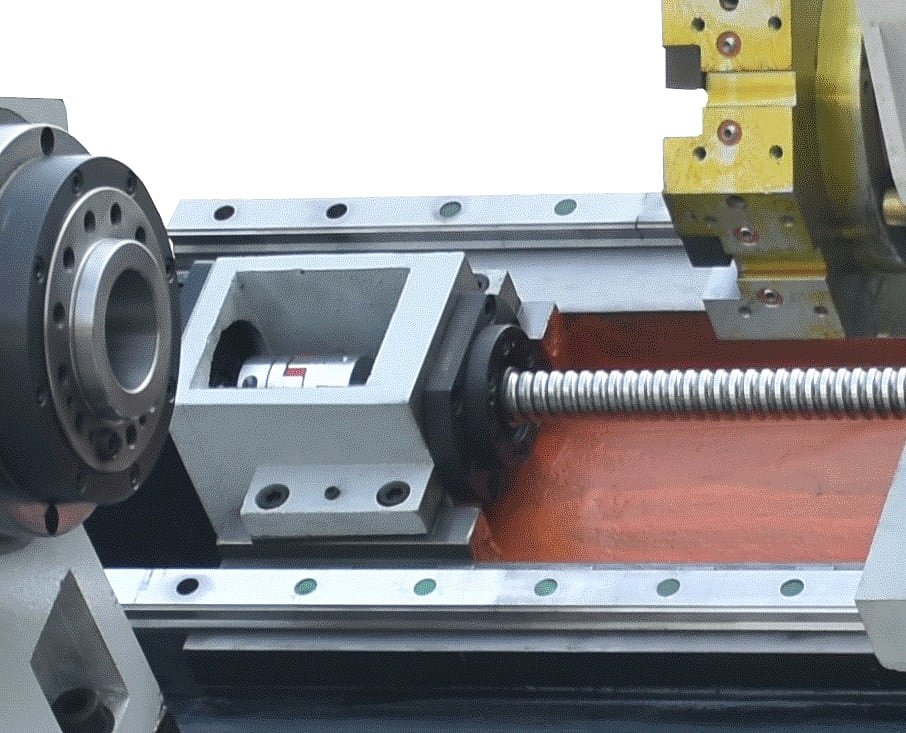

Перемещение суппорта:
Ход по оси Х, мм
250
Ход по оси Z, мм
550
Ускоренное перемещение по осям X / Z, м/мин
24 / 24

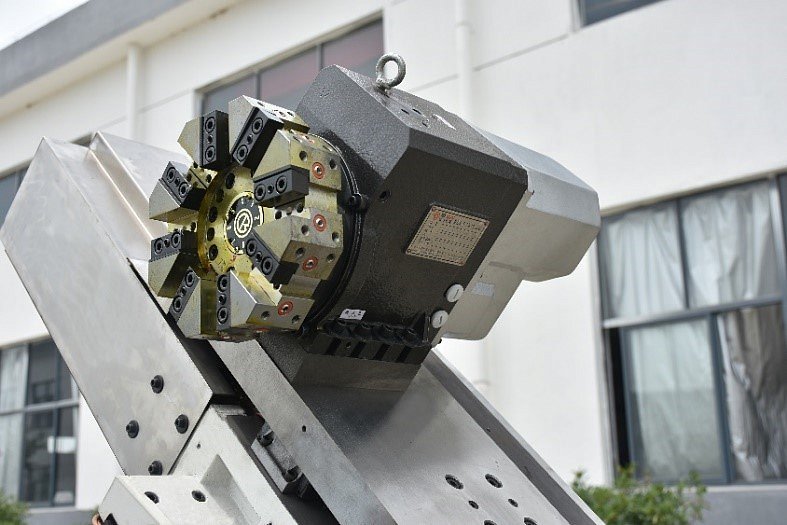

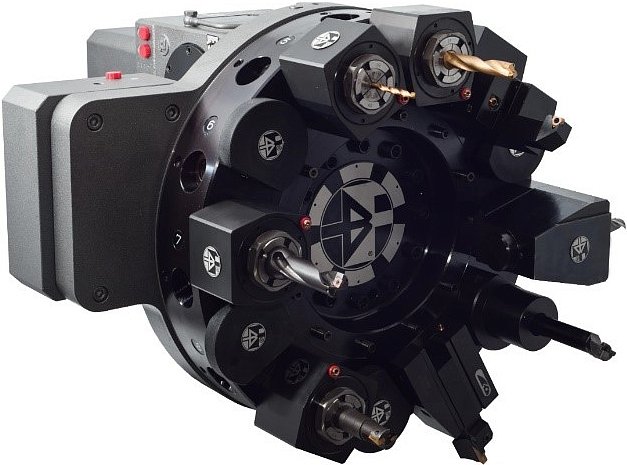

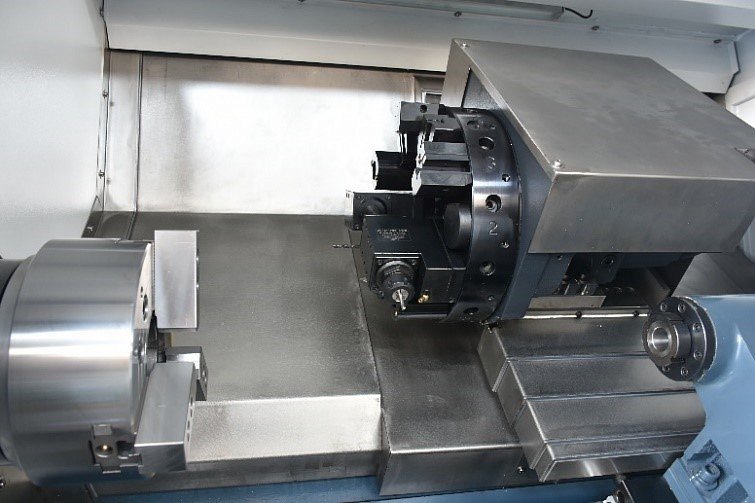

Инструментальный резцедержатель:
Тип
гидравлический револьверный резцедержатель с приводным инструментом
Количество инструмента
12
Размер инструмента, мм
25 x 25
Система измерения и привязки инструмента
Renishaw

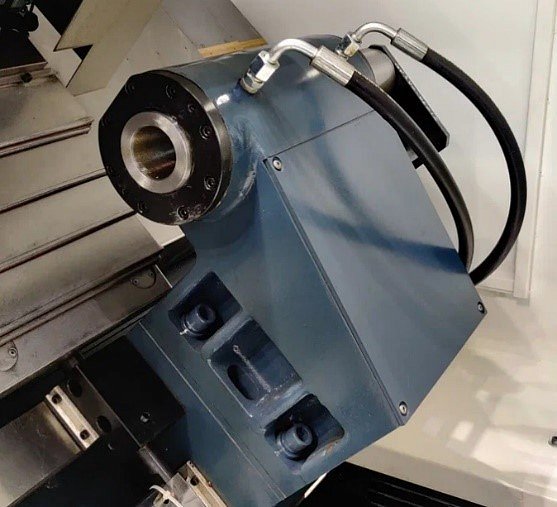

Задняя бабка:
Тип
гидравлическая
Макс. перемещение, мм
100
Конус
MT4
Диаметр конуса хвостовика, мм
110

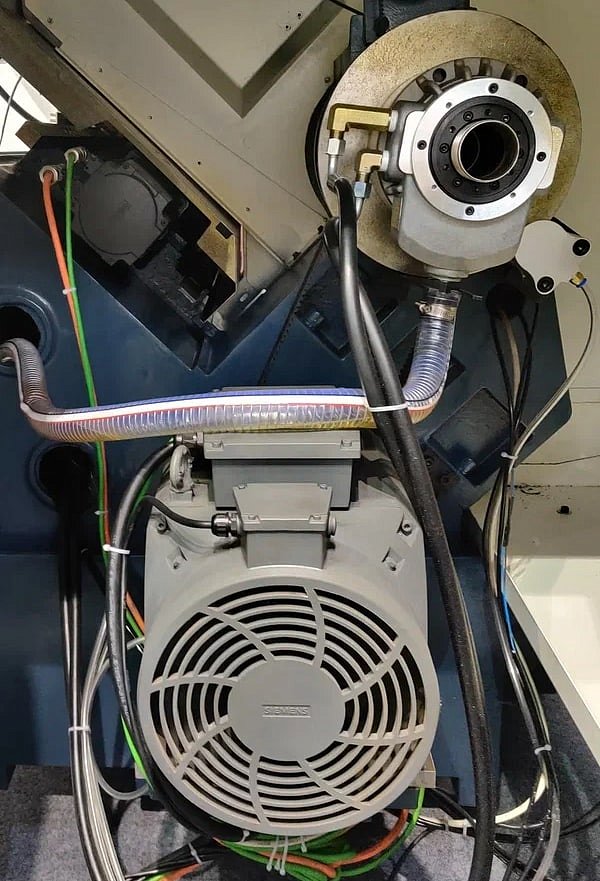

Двигатель:
Мощность двигателя, кВт
11 / 15

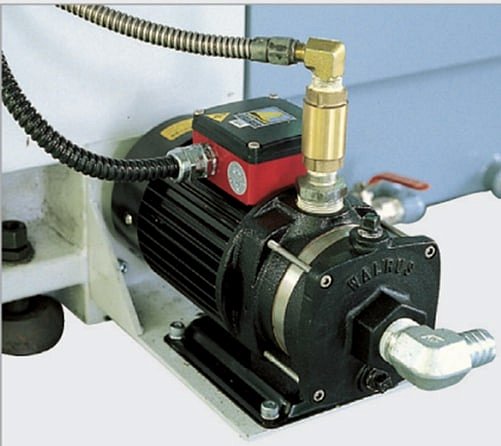

Насос СОЖ, Бар
20
Точности:
Округлость обрабатываемой детали, мм
0,003 / Ø 75
Цилиндричность обрабатываемой детали, мм
0,02 / 300
Плоскостность обрабатываемой детали, мм
0,025 / Ø 300
Шероховатость обрабатываемой поверхности
Ra 1,6 µm
Точность позиционирования:
Ось X, мм
0,022
Ось Z, мм
0,022 / 550
Повторяемость:
Ось X, мм
0,006
Ось Z, мм
0,006 / 550
Габаритные размеры:
Длина, мм
4500
Ширина, мм
2000
Высота, мм
2300
Вес нетто, кг
3900
Вес брутто, кг
4750
