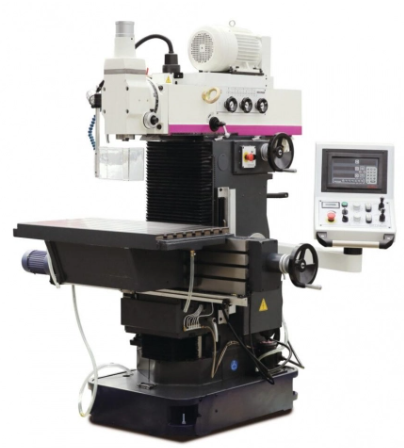

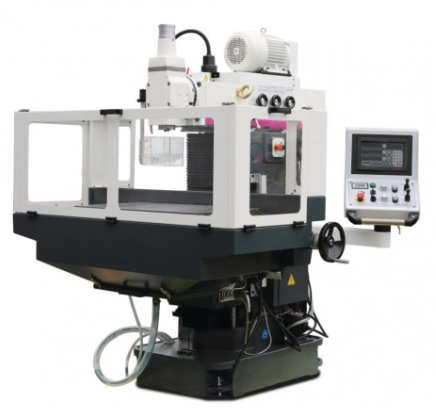

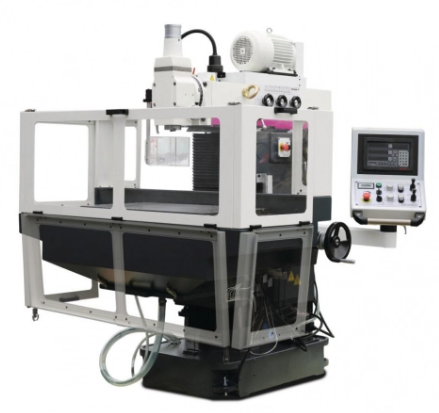

Универсальный фрезерный станок OPTImill MZ4S

Вернуться назад в:

Универсальный фрезерный станок OPTImill MZ4S

Артикул: 3346245
(0)
5 232 885 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Основные характеристики
Артикул
3346245
Производитель

Технические характеристики

Характеристика Значение
Арт. 3346245
Мощность главного двигателя (вертикальный шпиндель у универсальных станков) 3.75 / 4.0 кВт
Напряжение питающей сети 380 В
Шпиндель М 16
Общее номинальное значение 5,4 кВт
Максимальный диаметр торцевой фрезы 100 мм
Максимальный диаметр концевой фрезы 25 мм
Максимальный диаметр рассверливания в стали 32 мм
Максимальный диаметр сверления в стали 28 мм
Размер горизонтального стола 900х500 мм
Расстояние шпиндель-горизонтальный стол 130 - 390 мм
Вылет вертикального шпинделя 185 мм
Диапазон скоростей шпинделя 30 - 2250 об/мин
Количество скоростей шпинделя 18
Длина стола 900 мм
Ширина стола 500 мм
Размер Т-образных пазов стола 14 мм
Количество Т-образных пазов стола 7
Расстояние между Т-образными пазами 63 мм


Характеристика Значение
Максимальная грузоподъемность 360 кг
Размер вертикального стола 1200х250 мм
Растояние шпиндель-вертикальный стол 40 - 440 мм
Размер Т-образных пазов вертикального стола/количество пазов/Растояние между пазами 14 мм / 3 / 63 мм
Подключение сжатого воздуха 700-1060 кПа
Ручное перемещение по оси X 600 мм
Ручное перемещение по оси Y 390 мм
Ручное перемещение по оси Z 480 мм
Автоматическое перемещение по оси X 50 - 450 мм/мин
Автоматическое перемещение по оси Y 50 - 450 мм/мин
Автоматическое перемещение по оси Z 50 - 450 мм/мин
Скорость автоподачи стола по осям X,Y,Z 5мм/об - градуировка 0,02 мм
Патрон шпинделя ISO 50 DIN 2080
Диапазон поворота фрезерной головки по Z - X плоскости ± 90 °
Ход пиноли (шпинделя) 120 мм
Вес нетто 1890 кг

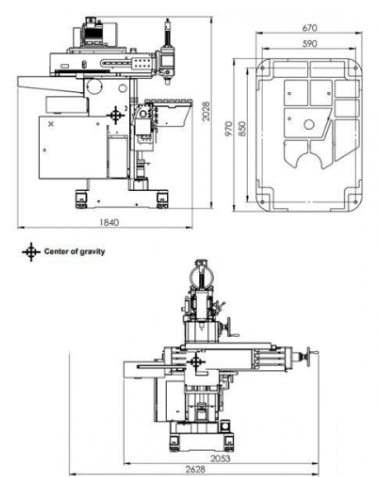

Габариты (ДхШхВ) 1840х2053х2028 мм
Вес брутто 2000 кг
Габариты упаковки (ДхШхВ) 1730х1940х2150 мм

Высокоточный станок с 3-х координатным устройством цифровой индикации DP 700 от NEWALL. С частотным преобразователем оси подачи с панелью управления.


  • Различные сферы применения
  • Превосходные амортизирующие свойства и устойчивость рамы станка
  • Все направляющие изготовлены из закаленного металла, отличаются точностью шлифовки и регулируются клиньями
  • Автоматическая подача по осям X-, Y- и Z, с возможностью плавной регулировки посредством электронного джойстика на панели управления
  • Электрический выключатель окончания подачи
  • Шарико-винтовая передач на всех осях
  • Центральная панель управления с понятной компоновкой и встроенным цифровым дисплеем для отображения данных о положении и скорости
  • Большой тяжелый координатный стол с точно обработанной поверхностью и пятью T-образными пазами
  • Система подачи СОЖ
  • Маховики большого диаметра с регулировочной шкалой
  • Станочный светильник
  • Плавный ход
  • Система централизованной смазки автоматического управления

Комплектация основная

  • 4 оправки ISO 40 с противоподшипником: наружный диаметр 16 мм, наружный диаметр 22 мм, наружный диаметр 27 мм, наружный диаметр 32 мм
  • Переходная оправка ISO40 — MK3
  • Цанговый патрон ISO 40 с семью цангами (6, 8, 10, 12, 16, 20, 25 мм)
  • Патрон MK1 и MK 2
  • Рабочий инструмент
