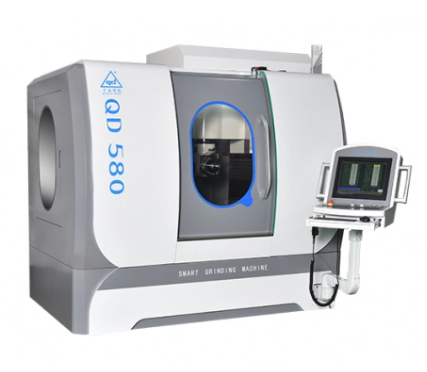

Пятикоординатный станок с ЧПУ QD-580

Вернуться назад в:

Пятикоординатный станок с ЧПУ QD-580

Артикул: -
(0)
Стоимость по запросу
В наличии
Способы оплаты
Основные характеристики
Производитель

Пятикоординатный станок с ЧПУ QD-580 предназначен для заточки различных видов фрез, сверл, ступенчатых сверл, профильных фрез, инструментов деревообрабатывающей промышленности.

Особенности

  • Станок оснащен электрической шлифовальной головкой с прямым приводом, обладающей высоким уровнем жесткости, точности и мощности.
  • На фланце шлифовального круга может быть установлено 2-4 шлифовальных круга одновременно, что позволяет завершить процесс шлифования передней, задней и торцевой поверхностей инструмента за одно зажатие.
  • Шпиндель изделия оснащен прямым приводом DD, прецизионными подшипниками NSK, цанговым патроном W25, совместим с прецизионными цанговыми патронами SCHAUBLIN.

Технические характеристики

Макс. обрабатываемый диаметр 200 мм
Макс. обрабатываемая длина 200 мм
Макс. обрабатываемая глубина канавки 20 мм
Мощность шлифовальной головки  18 кВт
Диаметр шлифовального диска (CBN/алмаз) 50-200 мм
Частота вращения шпинделя шлифовальной головки  0-8000 об/мин
Вертикальное перемещение шлифовальной головки (ось Y) 350 (-100~250) мм
Перемещение рабочего стола (оси X/Y/Z) X: 520 мм / Y: 540 мм / Z: 350 мм
Скорость перемещения линейной оси 10 м/мин
Частота вращения шпинделя изделия (ось А) 200 об/мин
Диапазон вращения оси А 360°
Конусность шпинделя оси А ISO 50
Пневматический захват изделия 2-25 мм
Диапазон захвата изделия цангами  3-32 мм
Макс. скорость вращения шлифовальной головки  75 об/мин
Диапазон вращения оси 320°(-225-95°)
Высота шпинделя изделия 135 мм
Радиальное биение шпинделя изделия ≤0,005 мм
Радиальное биение шпинделя шлифовальной головки ≤0,005 мм
Диапазон зажимной силы пневматического цилиндра 440-480 кг
Разрешающая сила линейной оси 0,001 мм
Разрешающая сила вращающейся оси 0,001°
Объем бака охлаждающей жидкости 200 л
Параметры сети 380 В 50 Гц, 3 фазная
Общая мощность 26 кВт
Габариты 2300×1600×2400 мм
Масса 5000 кг
