Пятикоординатный заточный станок с ЧПУ G5

Вернуться назад в:

Сверлильные станки

Заточные станки

Заточные станки с ЧПУ

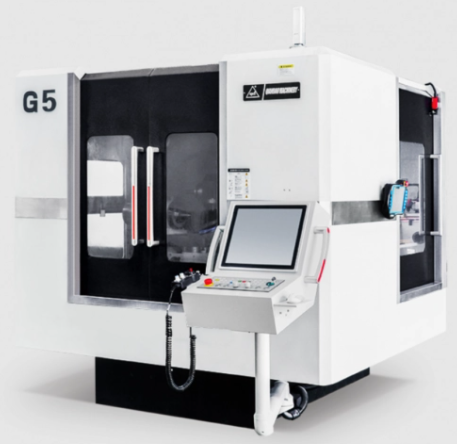

Пятикоординатный заточный станок с ЧПУ G5

Артикул: G5

(0)

Стоимость по запросу

В наличии

Узнать цену

Сравнить

Способы оплаты

Все способы оплаты

Подробнее о доставке

Основные характеристики

Артикул

Производитель

QD Grinding Machine

Описание
Отзывы и вопросы

Пятикоординатный заточный станок с ЧПУ G5 предназначен для производства и заточки фрез, сверл (в том числе ступенчатых), а также инструмента, используемого в медицинской промышленности, ИТ-индустрии и других отраслях.

Опционально на станок может быть установлен оптический датчик перемещения Heidenhain/Renishaw или шестиосевой робот NACHI/FANUC.

Технические характеристики

Длина шлифовки	180 мм
Диаметр шлифовки	1-20 мм
Максимальный диаметр захвата изделия	260 мм
Перемещение по оси Х	800 мм
Перемещение по оси Y	500 мм
Перемещение по оси Z	300 мм
Точность позиционирования осей X/Y/Z	до 0,005 мм
Точность повторного позиционирования осей X/Y/Z	до 0,003 мм
Скорость быстрого перемещения по осям X/Y/Z	15 м/мин
Угол вращения оси А	360°
Угол вращения оси С	±150°
Максимальная скорость вращения шпинделя	9000 об/мин
Соединение шлифовального круга	ВТ30/BT40
Допустимый внутренний диаметр шлифовального диска	31,75 мм
Допустимый наружный диаметр шлифовального диска	200 мм
Количество устанавливаемых шлифовальных дисков	8 шт.
Метод зажима изделия	Зажим W25
Номинальная мощность электрошпинделя	12 кВт
Мощность сервомотора оси Х	1,8 кВт
Мощность сервомотора оси Y	1,8 кВт
Мощность сервомотора оси Z	2,9 кВт
Мощность сервомотора оси С	1,0 кВт
Мощность сервомотора оси А	2,2 кВт
Категория точности линейных направляющих	P
Класс шарико-винтовой пары	C3
3D Щуп	1 шт.
Система числового программного управления	Syntec/Beckhoff
Общая мощность станка	22 кВ
Масса	5000 кг
Габариты	2100×3345×2480 мм
