Универсальный фрезерный станок OPTImill MT 60

Вернуться назад в:

Универсальный фрезерный станок OPTImill MT 60

Артикул: 3336090
(0)
1 406 475 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Основные характеристики
Артикул
3336090
Производитель

Технические характеристики

Характеристика Значение
Арт. 3336090
Мощность главного двигателя (вертикальный шпиндель у универсальных станков) 2,2 кВт
Напряжение питающей сети 380 В
Шпиндель M16
Мощность привода горизонтального шпинделя 2,2 кВт
Общее номинальное значение 6 кВт
Максимальный диаметр торцевой фрезы 100 мм
Максимальный диаметр концевой фрезы 25 мм
Максимальный диаметр рассверливания в стали 30 мм
Максимальный диаметр сверления в стали 25 мм
Размер горизонтального стола 1270х280 мм
Расстояние шпиндель-горизонтальный стол 125-465 мм
Вылет вертикального шпинделя 220-600 мм
Вылет горизонтального шпинделя 35-370 мм
Поворот шпинделя ± 45 °
Диапазон скоростей вертикального шпинделя 90 - 2000 об/мин
Количество скоростей вертикального шпинделя 8
Диапазон скоростей горизонтального шпинделя 40 - 1300 об/мин
Количество скоростей горизонтального шпинделя 9
Длина стола 1270 мм


Характеристика Значение
Ширина стола 280 мм
Размер Т-образных пазов стола 14 мм
Количество Т-образных пазов стола 4
Расстояние между Т-образными пазами 50 мм
Максимальная грузоподъемность 150 кг
Подключение сжатого воздуха 700-1060 кПа
Ручное перемещение по оси X 750 мм
Ручное перемещение по оси Y 230 мм
Ручное перемещение по оси Z 360 мм
Автоматическое перемещение по оси X 680 мм
Скорость автоподачи стола по осям X,Y,Z 4 мм/об - градуировка 0,02 мм
Патрон шпинделя B16 ISO 40 DIN 2080
Диапазон поворота фрезерной головки по X - Y плоскости ± 45  °
Диапазон поворота фрезерной головки по Z - X плоскости ± 45  °
Ход пиноли (шпинделя) 120 мм
Диапазон автоподачи шпинделя 0.08 -0.25 -1 мм/об
Вес нетто 1300 кг

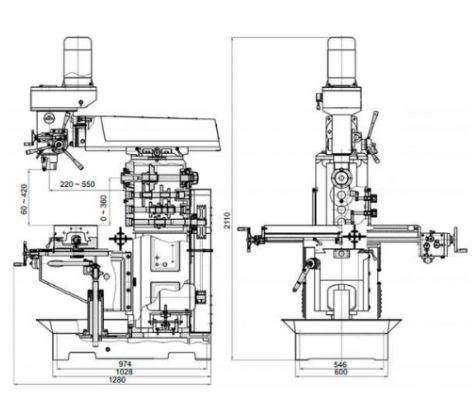

Габариты (ДхШхВ) 1580x1450x2110 мм
Вес брутто 1400 кг
Габариты упаковки (ДхШхВ) 1460x1200x2220 мм

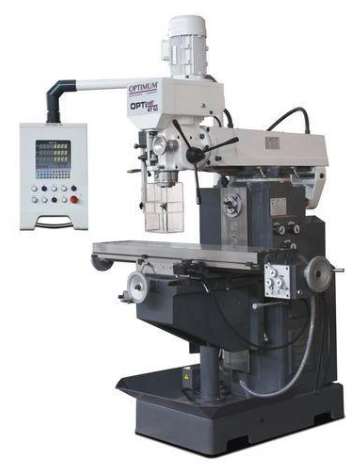

Универсальный фрезерный станок для горизонтальных и вертикальных фрезерных работ. С цифровым 3-осевым индикатором положения DPA 21.


  • Поворотная на ±90° фрезерная головка;
  • Держатель шпиндельной головки вращается вперед и назад;
  • Жесткая массивная конструкция из высококачественного серого чугуна, поглощающего вибрации;

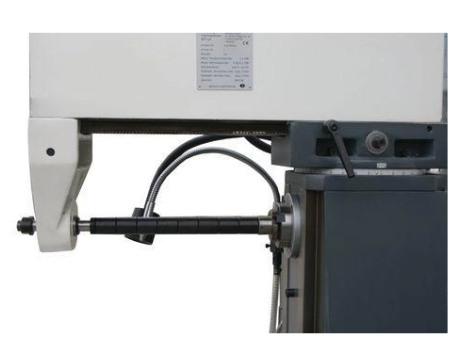

  • Опора для горизонтального фрезерования путем прикрепления к задней части;
  • Автоматическая и механическая подача пиноли;
  • Ось X перемещается либо с помощью маховика, либо через устройство подачи стола;
  • Система охлаждения;
  • Автоматическая подача пиноли;
  • Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
  • Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами и регулируемыми клиньями по всем осям, поворот на ± 45°.

Комплектация основная

  • Зажимной патрон Ø 1 — 16 мм / B16;
  • Сверлильный патрон оправки ISO40 / B16;
  • Адаптер ISO40 / MK3;
  • Адаптер ISO40 / MK2;
  • Горизонтальный фрезерный шпиндель Ø 22 мм;
  • Горизонтальный фрезерный шпиндель Ø 27 мм;
  • Фрезерный патрон Ø 4 — Ø 16 мм;
  • Серьга вертикальная и горизонтальная;
  • Комплект инструментов.
